Eigenschaften

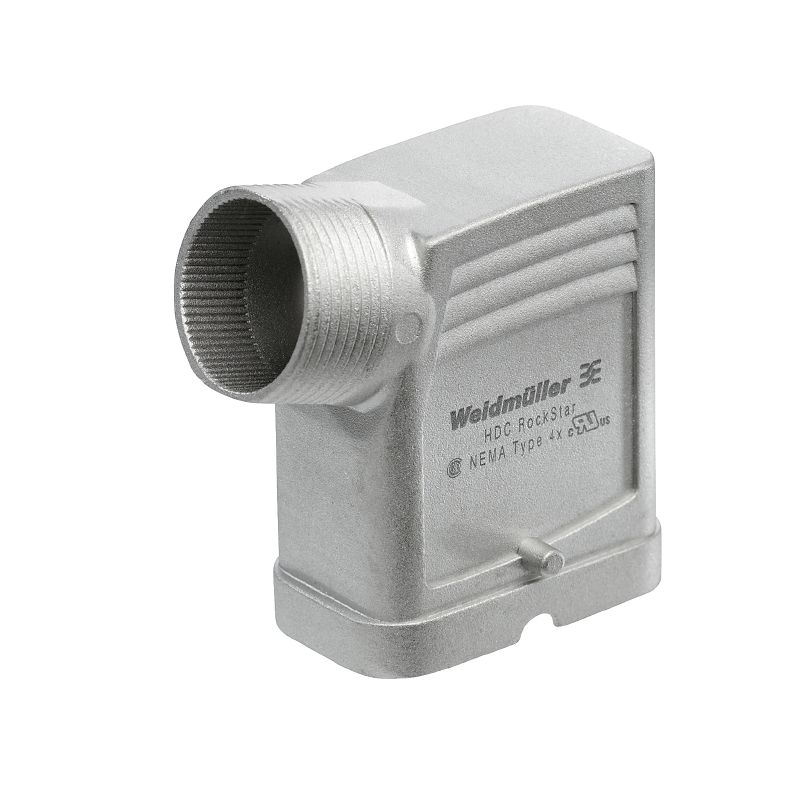

| Ausfuehrung | HDC - Gehäuse, Baugröße: HQ, Schutzart: IP65 (im gestecktem Zustand), Kabeleingang seitlich, Steckergehäuse, Querbügel am Unterteil, Standard, Größe Kabeleingänge: PG 21 |
| Best.-Nr. | 2937390000 |
| Art | HDC HQM TSLU 1PG21 WO |
| GTIN (EAN) | 4099986694200 |
| VPE | 1 Stück |
| Tiefe | 50 mm |
| Tiefe (inch) | 1,968 inch |
| Höhe | 61 mm |
| Höhe (inch) | 2,402 inch |
| Breite | 35 mm |
| Breite (inch) | 1,378 inch |
| Nettogewicht | 160 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Chemische Beständigkeit |
|
| Breite Gehäuse C | 29 mm |
| Höhe Gehäuse B | 61 mm |
| Kabeleingang | mit Gewinde |
| Länge Gehäuse | 50 mm |
| Baureihe | HQ |
| EMV Gehäuse | Ja |
| Gehäusebasismaterial | Zinkdruckguss |
| Oberfläche | vernickelt |
| Schutzart | IP65 (im gestecktem Zustand) |
| Anzahl Kabeleingang oben | 0 |
| Anzahl Kabeleingang seitlich | 1 |
| Ausführung Gehäuse |
Kabeleingang seitlich
Steckergehäuse |
| Ausführung Verschlusssystem | Querbügel am Unterteil |
| Bauform | Standard |
| Baugröße | HQ |
| BG | HQ |
| Bügelausführung | Querbügel |
| Farbe (RAL) | RAL 7001 |
| Geeignet für ModuPlug® | Nein |
| Gewinde (außen) | PG 21 |
| Größe Kabeleingänge | PG 21 |
| Kabeleingang | mit Gewinde |
| Oberteil/Unterteil/Deckel | Oberteil |
| Typ | Stecker |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319622) |
| Kataloge | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Konform |
