Eigenschaften

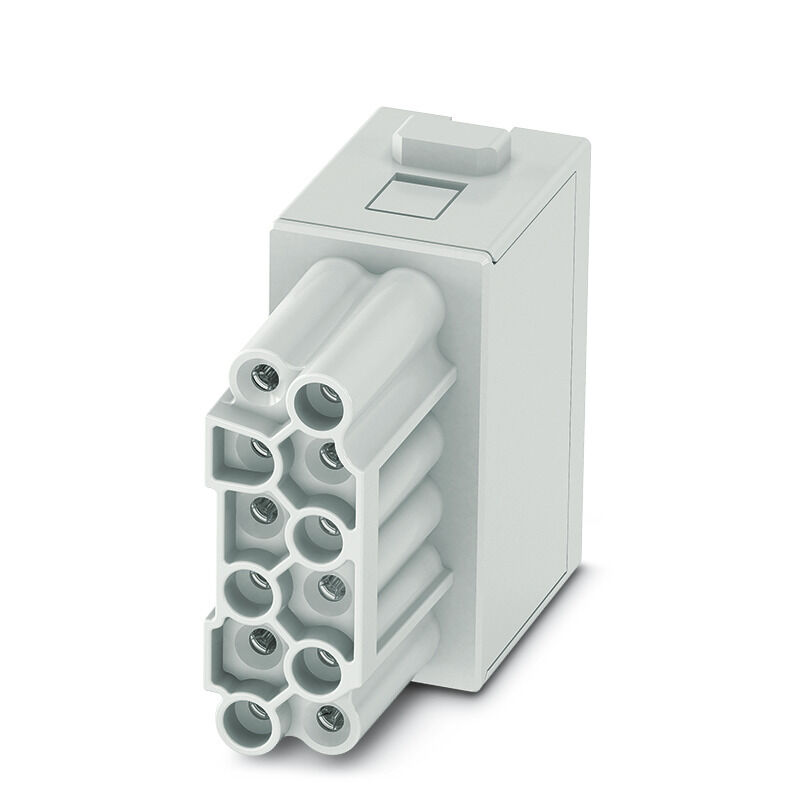

| Ausfuehrung | Signalmodul, 250 V, 10 A, Polzahl: 12, PUSH IN mit Betätigungselement, Buchse, Benötigte Steckplätze: 1 |
| Best.-Nr. | 2748470000 |
| Art | HDC MHD 12 FP |
| GTIN (EAN) | 4050118890921 |
| VPE | 1 Stück |

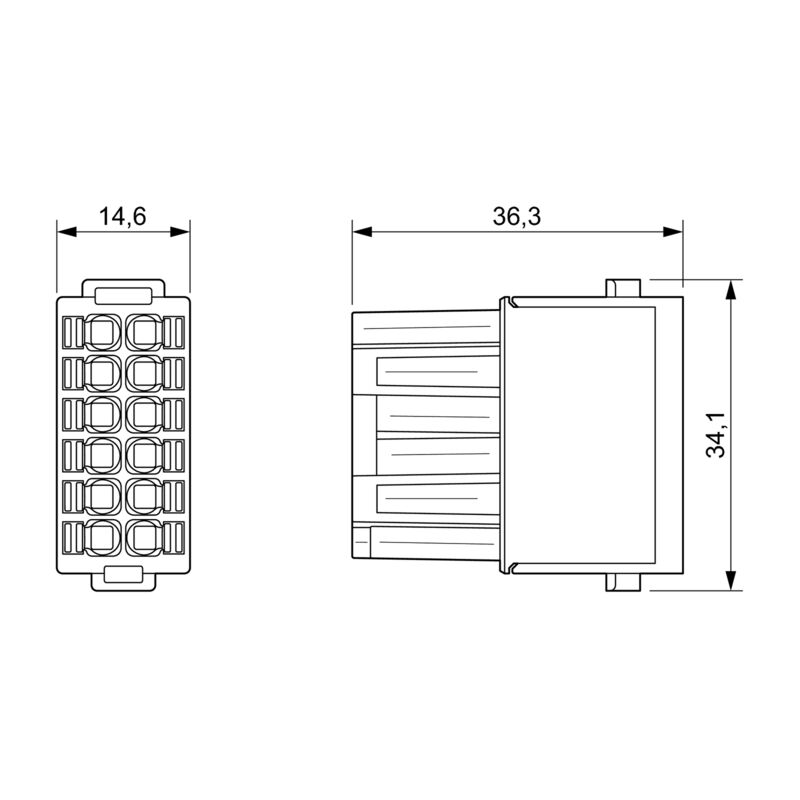

| Tiefe | 34 mm |
| Tiefe (inch) | 1,339 inch |
| Höhe | 36,3 mm |
| Höhe (inch) | 1,429 inch |
| Breite | 34,1 mm |
| Breite (inch) | 1,343 inch |
| Nettogewicht | 23,1 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Baureihe | ModuPlug |
| Bemessungsspannung (DIN EN 61984) | 250 V |
| Bemessungsspannung nach UL/CSA | 600 V |
| Bemessungsstoßspannung (DIN EN 61984) | 4 kV |
| Bemessungsstrom (DIN EN 61984) | 10 A |
| Benötigte Steckplätze | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |

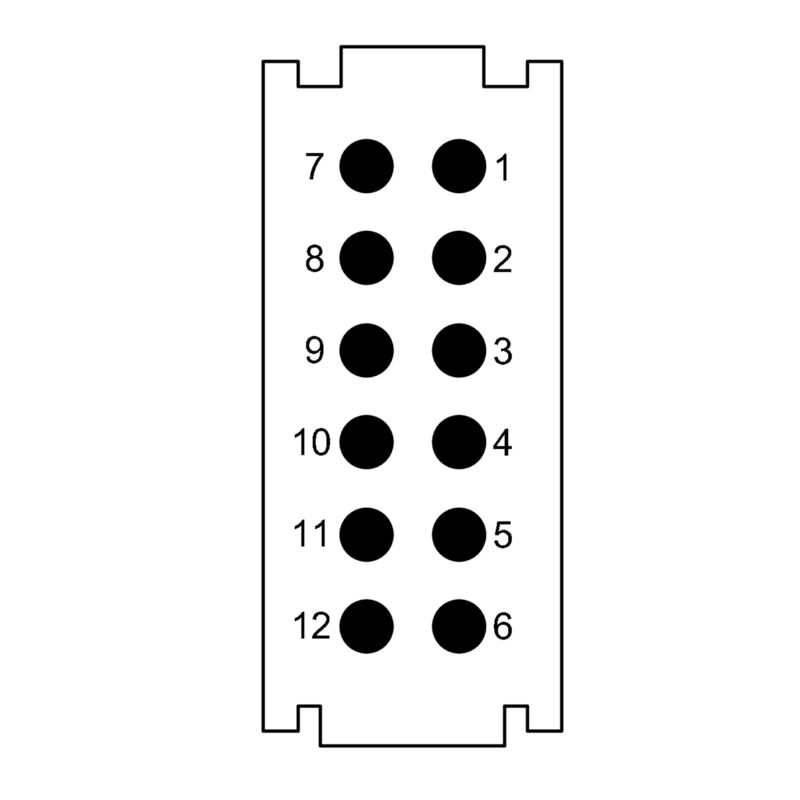

| Polzahl | 12 |
| Steckzyklen | ≥ 500 |
| Typ | Buchse |
| Verschmutzungsgrad | 3 |
| Werkstoff | Polycarbonat |
| Überspannungskategorie | III |
| Anschlussart PE | Schraubanschluss über Modulrahmen |
| Abisolierlänge Bemessungsanschluss | 8 mm |
| Anschlussart | PUSH IN mit Betätigungselement |
| Leiteranschlussquerschnitt AWG, max. | AWG 16 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, min. | 0,14 mm² |
| Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188713) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748470000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E92202 |
