Eigenschaften
| Ausfuehrung | Signalmodul, 230 V, 16 A, Polzahl: 5, PUSH IN mit Betätigungselement, Stift, Benötigte Steckplätze: 1 |
| Best.-Nr. | 2748400000 |

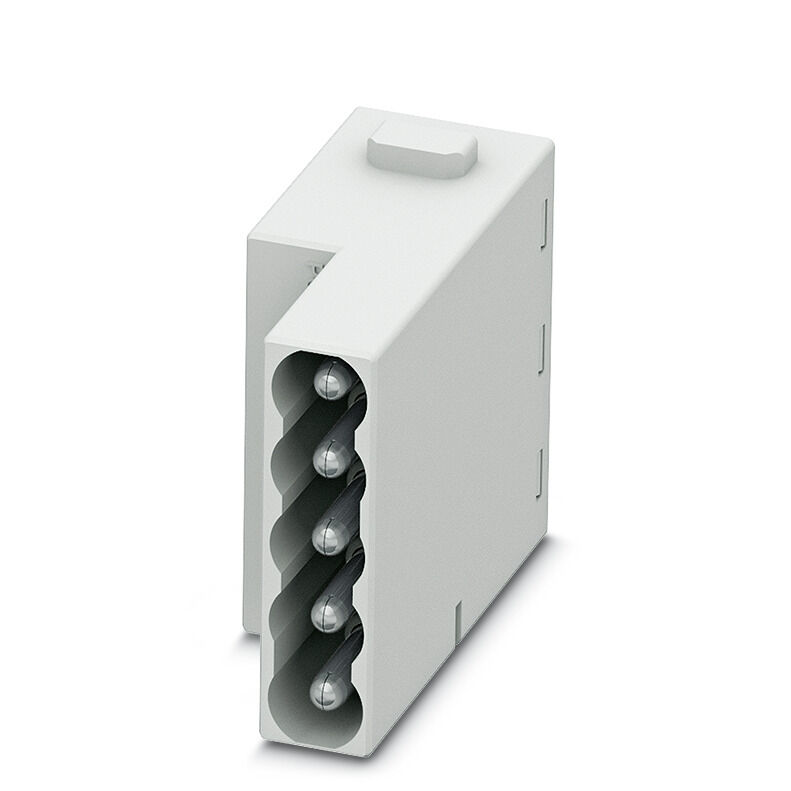

| Art | HDC MHE 5L MP |
| GTIN (EAN) | 4050118890877 |
| VPE | 1 Stück |
| Tiefe | 34 mm |
| Tiefe (inch) | 1,339 inch |
| Höhe | 36 mm |
| Höhe (inch) | 1,417 inch |
| Breite | 34 mm |
| Breite (inch) | 1,339 inch |
| Nettogewicht | 18 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Baureihe | ModuPlug |
| Bemessungsspannung (DIN EN 61984) | 230 V |
| Bemessungsspannung nach UL/CSA | 600 V |
| Bemessungsstoßspannung (DIN EN 61984) | 4 kV |
| Bemessungsstrom (DIN EN 61984) | 16 A |
| Benötigte Steckplätze | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Polzahl | 5 |
| Steckzyklen | ≥ 500 |
| Typ | Stift |
| Verschmutzungsgrad | 3 |
| Werkstoff | Polycarbonat |
| Überspannungskategorie | III |
| Anschlussart PE | Schraubanschluss über Modulrahmen |
| Abisolierlänge Bemessungsanschluss | 8 mm |
| Anschlussart | PUSH IN mit Betätigungselement |
| Leiteranschlussquerschnitt AWG, max. | AWG 16 |
| Leiteranschlussquerschnitt AWG, min. | AWG 24 |
| Leiteranschlussquerschnitt, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, min. | 0,25 mm² |
| Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188703) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748400000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E310075 |
Zubehör
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 3 (06B), 2 SteckplätzeStandard
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 6 (16B), 4 SteckplätzeStandard
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 4 (10B), 3 SteckplätzeMit kurzem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 3 (06B), 2 SteckplätzeMit langem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 6 (16B), 4 SteckplätzeMit langem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 3 (06B), 2 SteckplätzeMit kurzem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 8 (24B), 6 SteckplätzeMit langem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 8 (24B), 6 SteckplätzeStandard
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 8 (24B), 6 SteckplätzeMit kurzem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 6 (16B), 4 SteckplätzeMit kurzem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 4 (10B), 3 SteckplätzeMit langem Führungsstift
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugRahmenBaugröße 4 (10B), 3 SteckplätzeStandard
Gegenstücke
-
Art.-Nr.:2748410000VPE:1 Stück
Signalmodul, 230 V, 16 A, Polzahl: 5, PUSH IN mit Betätigungselement, Buchse, Benötigte Steckplätze: 1
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugModuleElektrische Module
Ist Gegenstück von
-
Art.-Nr.:2748410000VPE:1 Stück
Signalmodul, 230 V, 16 A, Polzahl: 5, PUSH IN mit Betätigungselement, Buchse, Benötigte Steckplätze: 1
SteckverbinderSchwere SteckverbinderRockStar® ModuPlugModuleElektrische Module
