Eigenschaften

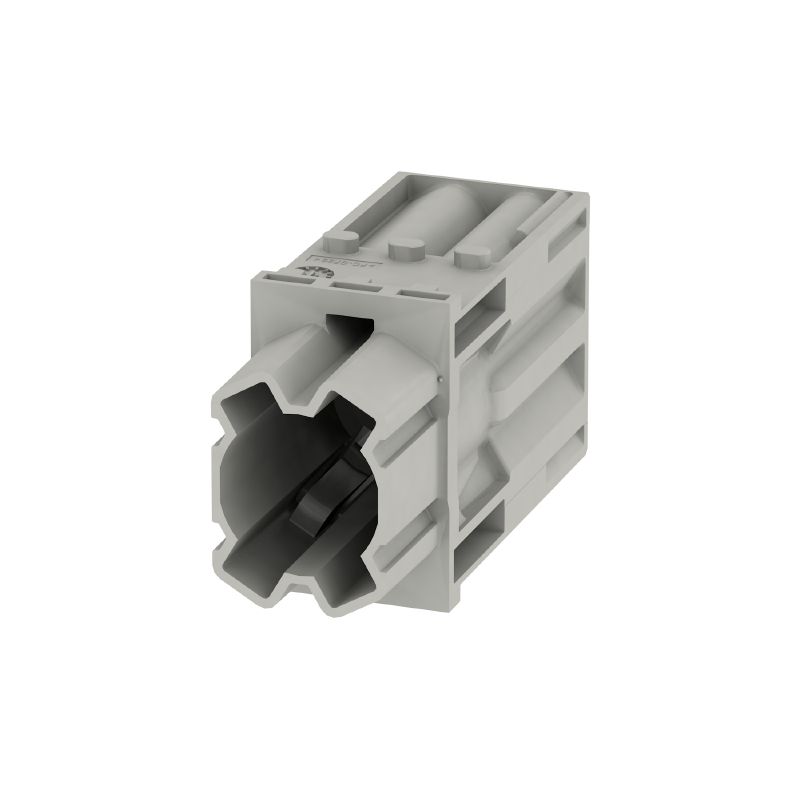

| Ausfuehrung | Powermodul, 1000 V, 200 A, Polzahl: 1, Crimpanschluss, Stift, Benötigte Steckplätze: 1.5 |
| Best.-Nr. | 2548900000 |
| Art | HDC MHP 200 MC |
| GTIN (EAN) | 4050118619287 |
| VPE | 1 Stück |

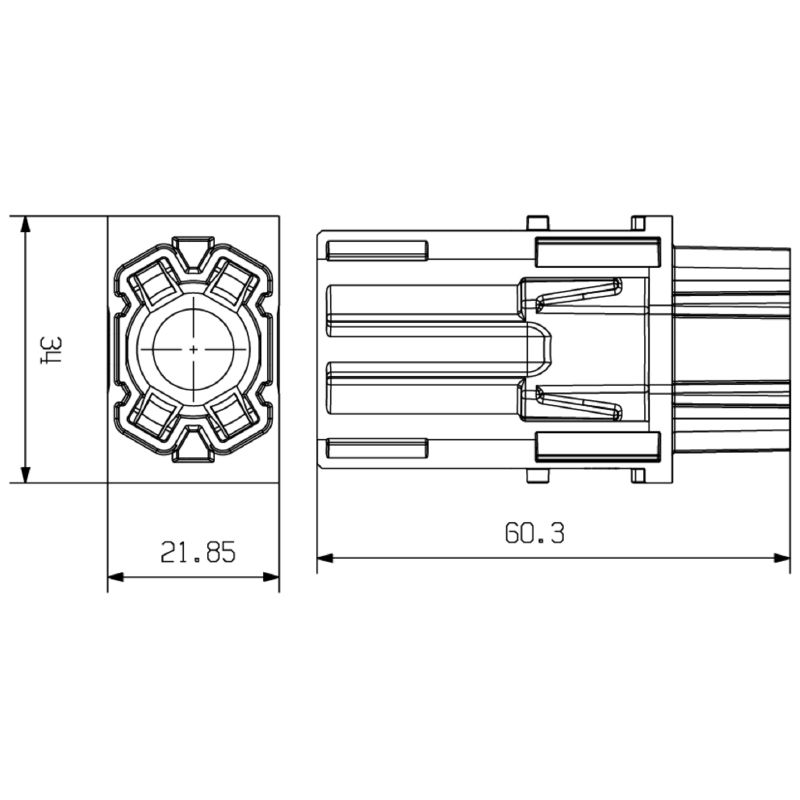

| Tiefe | 34 mm |
| Tiefe (inch) | 1,339 inch |
| Höhe | 60,3 mm |
| Höhe (inch) | 2,374 inch |
| Breite | 21,85 mm |
| Breite (inch) | 0,86 inch |
| Nettogewicht | 12 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Baureihe | ModuPlug |
| Bemessungsspannung (DIN EN 61984) | 1.000 V |
| Bemessungsspannung nach UL/CSA | 600 V |
| Bemessungsstoßspannung (DIN EN 61984) | 8 kV |
| Bemessungsstrom (DIN EN 61984) | 200 A |
| Benötigte Steckplätze | 1.5 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolationswiderstand | 10¹² Ω |
| Polzahl | 1 |
| Steckzyklen | ≥ 500 |
| Typ | Stift |
| Verschmutzungsgrad | 3 |
| Werkstoff | Polycarbonat, glasfaserverstärkt |
| Überspannungskategorie | III |
| Anschlussart PE | Schraubanschluss über Modulrahmen |
| Abisolierlänge Bemessungsanschluss | 19 mm |
| Anschlussart | Crimpanschluss |
| Leiteranschlussquerschnitt, max. | 70 mm² |
| Leiteranschlussquerschnitt, min. | 25 mm² |
| Zulassung / Zertifikat / Konformitätsdokument | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72314) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2548900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2548900000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (cURus) | E92202 |
