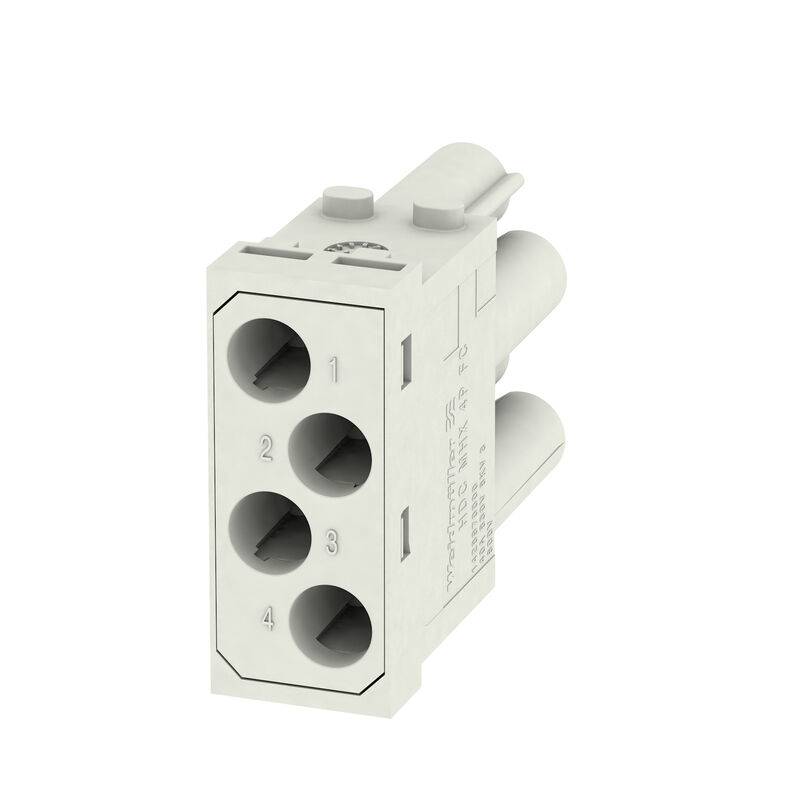

HDC MHX 4P FC

Powermodul, 830 V, 40 A, Polzahl: 4, Crimpanschluss, Buchse, Benötigte Steckplätze: 1

Art.-Nr. 1428970000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Powermodul, 830 V, 40 A, Polzahl: 4, Crimpanschluss, Buchse, Benötigte Steckplätze: 1
Best.-Nr.	1428970000
Art	HDC MHX 4P FC
GTIN (EAN)	4050118233308
VPE	1 Stück

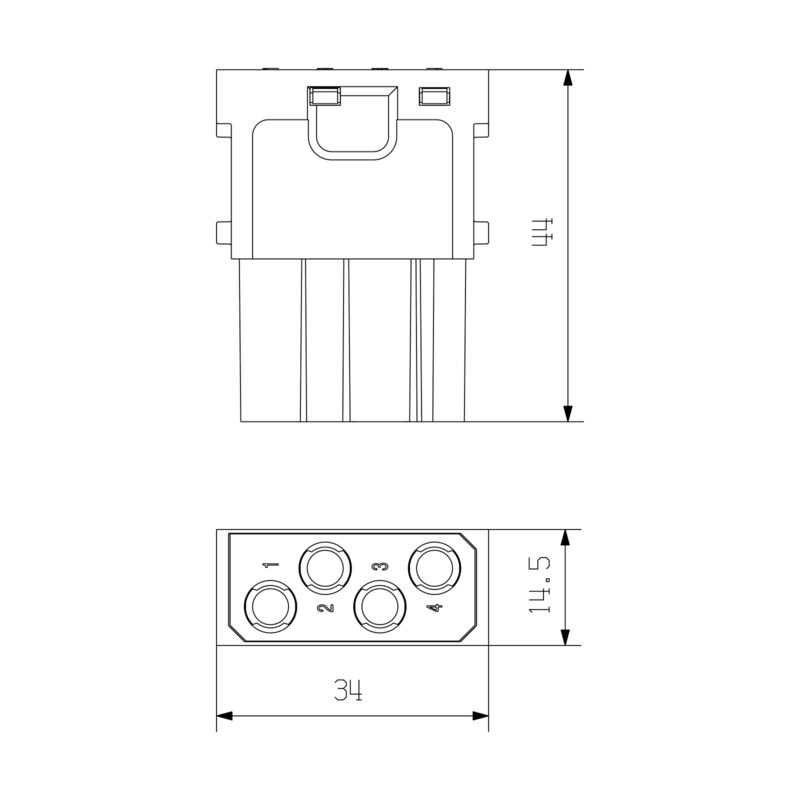

Abmessungen und Gewichte

Tiefe	34 mm
Tiefe (inch)	1,339 inch
Höhe	44 mm
Höhe (inch)	1,732 inch
Breite	14,5 mm
Breite (inch)	0,571 inch
Nettogewicht	9,58 g

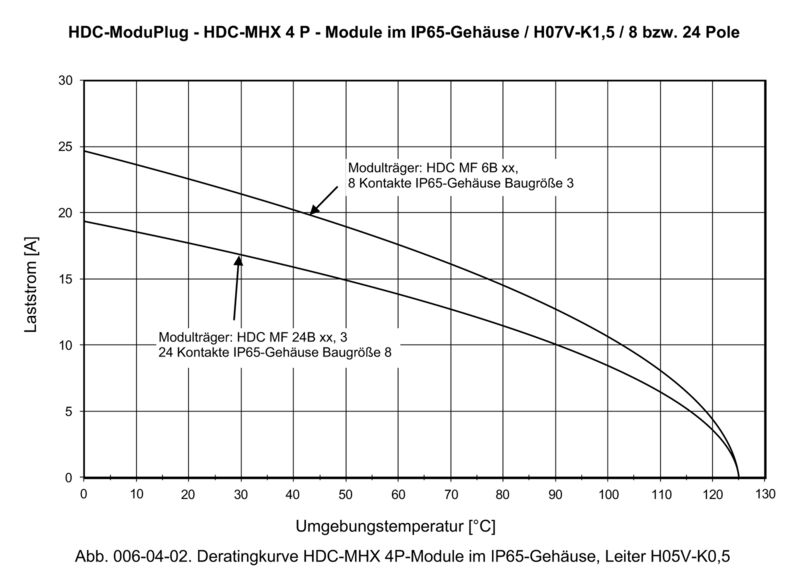

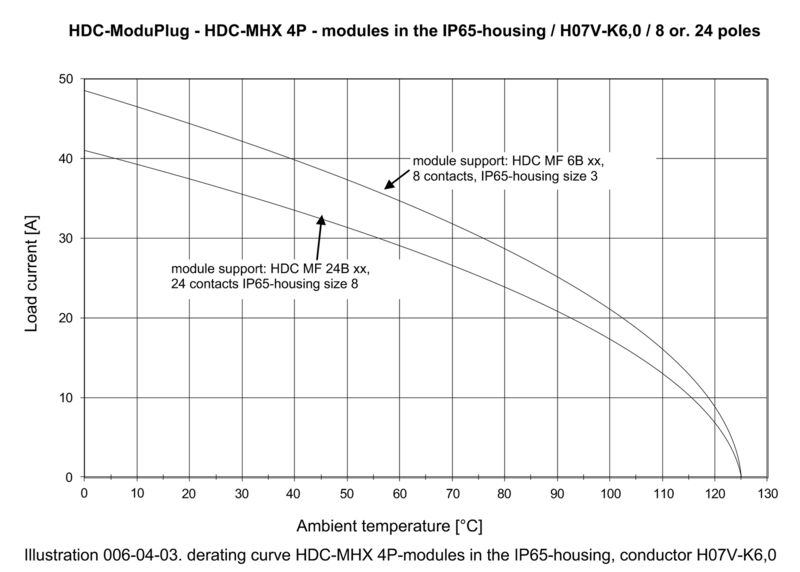

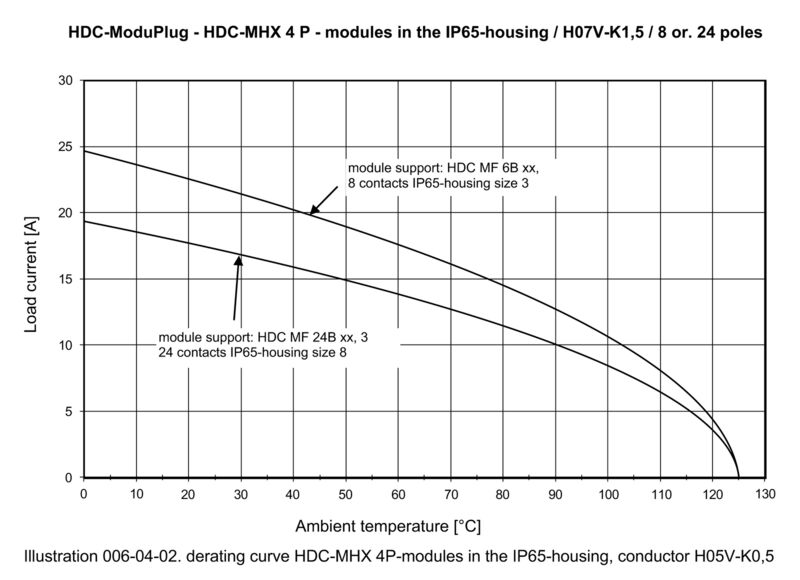

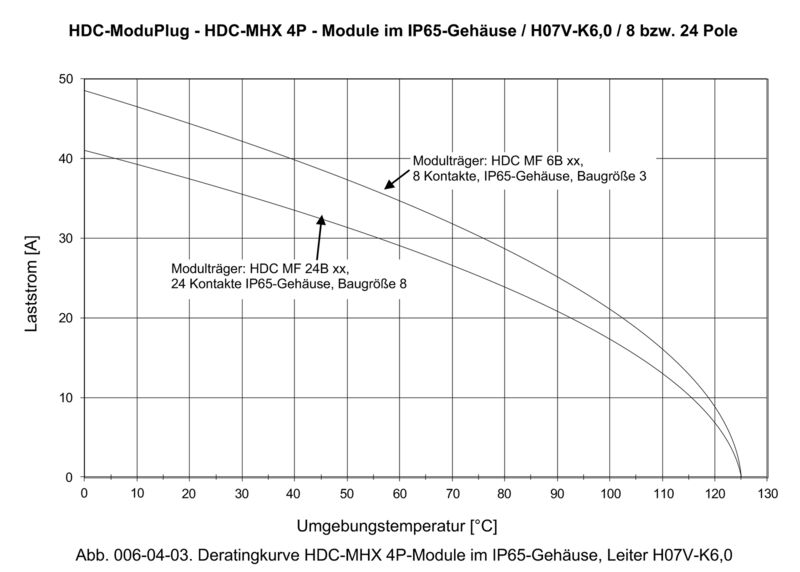

Temperaturen

Grenztemperatur

-40 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	Potassium perfluorobutane sulfonate 29420-49-3
SCIP	1609748e-c278-4c9b-b3d1-e6215d2988cd

Allgemeine Daten

Baureihe	ModuPlug
Bemessungsspannung (DIN EN 61984)	830 V
Bemessungsspannung nach UL/CSA	600 V
Bemessungsstoßspannung (DIN EN 61984)	8 kV
Bemessungsstrom (DIN EN 61984)	40 A
Benötigte Steckplätze	1
Brennbarkeitsklasse nach UL 94	V-0
Isolationswiderstand	10¹² Ω
Polzahl	4
Steckzyklen	≥ 500
Typ	Buchse
Verschmutzungsgrad	3
Werkstoff	Polycarbonat, glasfaserverstärkt
Überspannungskategorie	III

Anschlussdaten PE

Anschlussart PE

Schraubanschluss über Modulrahmen

Ausführung

Abisolierlänge Bemessungsanschluss	8 mm
Anschlussart	Crimpanschluss
Leiteranschlussquerschnitt AWG, max.	AWG 10
Leiteranschlussquerschnitt AWG, min.	AWG 16
Leiteranschlussquerschnitt, max.	6 mm²
Leiteranschlussquerschnitt, min.	1,5 mm²

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54173)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1428970000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1428970000)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassifikationen

ETIM 6.0	EC002312
ETIM 7.0	EC002312
ETIM 8.0	EC000438
ETIM 9.0	EC000438
ECLASS 9.0	27-44-02-92
ECLASS 9.1	27-44-02-18
ECLASS 10.0	27-44-02-92
ECLASS 11.0	27-44-02-92
ECLASS 12.0	27-44-02-92
ECLASS 13.0	27-44-02-92
ECLASS 14.0	27-44-02-92

Zulassungen

Zulassungen	![CURUS](/picture/CURUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E92202
