Eigenschaften

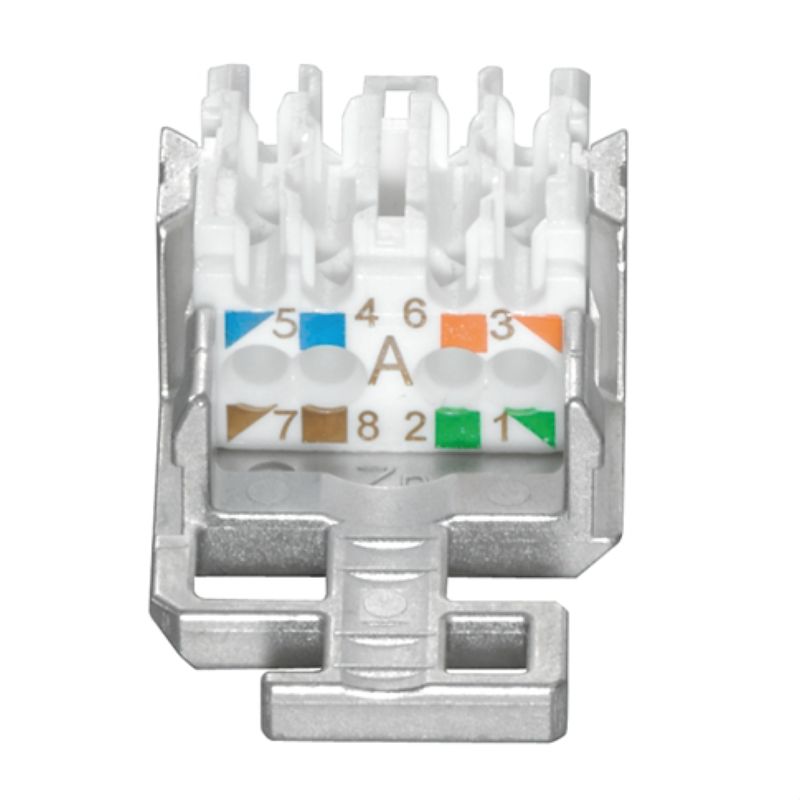

| Ausfuehrung | Einsatz RJ45 Buchse, Flanscheinsatz, TIA-568A |
| Best.-Nr. | 1962850000 |
| Art | IE-BI-RJ45-FJ-A |
| GTIN (EAN) | 4032248645053 |
| VPE | 10 Stück |
| Nettogewicht | 16 g |
| Betriebstemperatur | -40 °C...70 °C |
| Feuchtigkeit | 0…93 % rel. Feuchte |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Einsatztyp | Einsatz Daten SteadyTec |
| Anschluss 1 | RJ45 |
| Anschluss 2 | IDC |
| Artikelbeschreibung | Flanscheinsatz |
| Beschaltung | TIA-568A |
| Farbe | sonstige |
| Schockfestigkeit nach IEC 60512-6-3 | 250 ms-2 |
| Vibrationsfestigkeit nach IEC 60512-6-4 | 50 ms-2 sinusförmig (9…500 Hz) |
| Feuchtigkeit | 0…93 % rel. Feuchte |
| Gehäusebasismaterial | Zinkdruckguss |
| Isolationsdurchmesser, min. | 0,85 mm |
| Isolationsdurchmesser, max. | 1,6 mm |
| Kategorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Kontaktmaterial |
Federstahl
Ni 1,2 µm |
| Kontaktoberfläche | Gold über Nickel, Au ≥ 0,8 µm |
| Leiteranschlussdurchmesser, eindrähtig | 0.4...0.64 mm |
| Leiteranschlussquerschnitt, eindrähtig (AWG) | AWG 24...AWG 22 |
| Leiteranschlussdurchmesser, feindrähtig | 0.48...0.76 mm |
| Leiteranschlussquerschnitt, feindrähtig (AWG) | AWG 26...AWG 22 |
| Schirmung |
360° Rundumgehäuse
FS 2.8 Masseanschluss für Potentialausgleich |
| Schutzart | IP67 mit Gehäuse |
| Steckzyklen | 750 |
| Wiederanschließbarkeit |
≥ 10 Zyklen für AWG 23-26
≥ 4 Zyklen für AWG 22 |
| Isolationswiderstand | 500 MΩ |
| Kontaktwiderstand | ≤ 20 mΩ |
| PoE / PoE+ | gemäß IEEE 802.3bt |
| Spannungsfestigkeit Kontakt / Kontakt | ≥ 1000 V AC/DC |
| Spannungsfestigkeit Kontakt / Schirm | ≥ 1500 V AC/DC |
| Strombelastbarkeit bei 50 °C | 1 A |
| Anwendungsspezifische Kommunikationskabelanlagen | PROFINET Installationsanleitung |
| IP-Schutzarten | IEC 60529 |
| Steckverbinder Norm | IEC 60603-7-51 |
| UL Norm für Kommunikationszubehör | UL 1863 |
| Zertifikat-Nr. (cULus) | E316369 |
| Produkthinweis | RJ45 Einsätze für Steckverbinder Var.1 / 4 / 5 / 14, HDC und Anschlussdosen IE-OM…; IE-OP…; IE-CC… |
| Zulassung / Zertifikat / Konformitätsdokument |
[GOST Approval](https://mdcop.weidmueller.com/mediadelivery/asset/900_58423)
[ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_58439) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [CC-Link IE-BI-RJ45-FJ](https://mdcop.weidmueller.com/mediadelivery/asset/900_58431) [Compliance Statement Screened Category 6 ISO/IEC EN and TIA/EIA Connecting Hardware](https://mdcop.weidmueller.com/mediadelivery/asset/900_67337) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97874) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1962850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1962850000) |
| Anwenderdokumentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90843) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91196) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E316369 |
