Eigenschaften

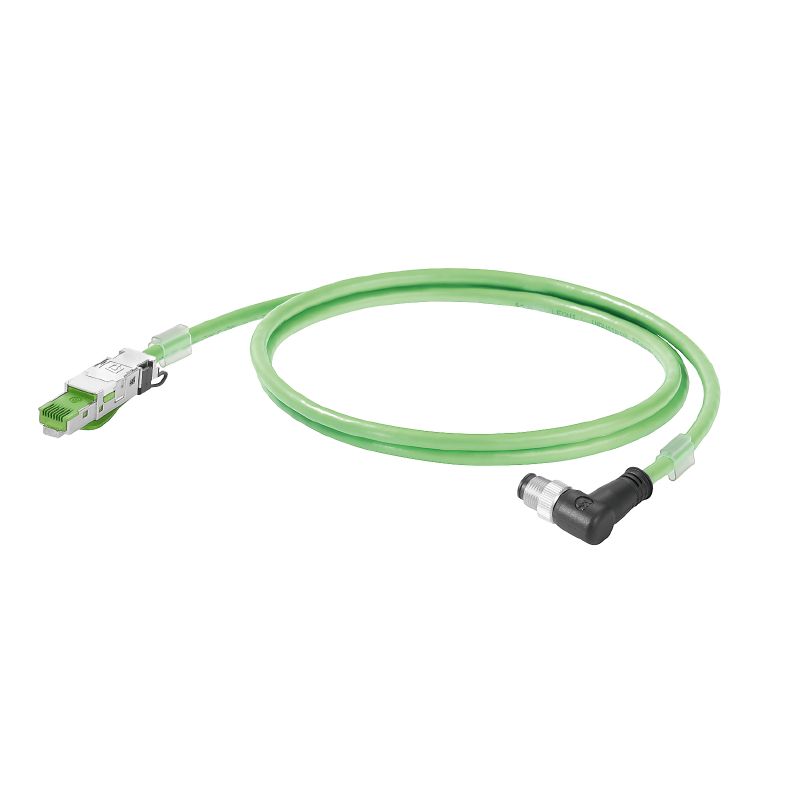

| Ausfuehrung | Systemkabel, M12 D-Code IP 67 Stift gewinkelt, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), 20 m |
| Best.-Nr. | 1134610200 |
| Art | IE-C5DS4VG0200MCAA70-E |
| GTIN (EAN) | 4032248964291 |
| VPE | 1 Stück |
| Lieferbar bis | 20.05.2014 |
| Länge | 20 m |
| Länge (inch) | 787,402 inch |
| Nettogewicht | 1.156,32 g |
| Lagertemperatur | -40 °C...80 °C |
| Verlegetemperatur | -40 °C...80 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Norm Aufbau | UL-Style 21694 |
| Norm Isolationsmaterial | DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3) |
| Norm Leitermaterial | DIN EN 13602 Cu-ETP-A |
| Norm Schirmmaterial | DIN EN 13602 Cu-ETP-A..B |
| Norm Weitere Normen |
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8 |
| Norm Aufbau | UL-Style 21694 |
| Norm Isolationsmaterial | DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3) |
| Norm Leitermaterial | DIN EN 13602 Cu-ETP-A |
| Norm Schirmmaterial | DIN EN 13602 Cu-ETP-A..B |
| Norm Weitere Normen |
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8 |
| Anordnung Adern | Sternvierer |
| Durchmesser Innenmantel | 4,05 mm |
| Farbsequenz Adern - Adernpaare | weiß, gelb, blau, orange |
| Füller | Als zentrales Element |
| Gesamtschirm |
Aluminiumfolie
Schirmgeflecht aus Kupferdrähten |
| Leitermaterial | mehrdrähtiger verzinnter Kupferleiter |
| Litzen | 7 |
| Manteldurchmesser, max. | 6,7 mm |
| Manteldurchmesser, min. | 6,3 mm |
| Mantelfarbe | grün (RAL 6018) |
| Normbezeichnungen | 2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN |
| Querschnitt | 4*AWG 22/7 - 0,32 mm² |
| Schirmung | SF/UTP |
| Stärke Mantelmaterial | 0,9 mm |
| Stärke Schirmgeflecht | 0,13 mm |
| Überdeckung Schirmgeflecht | 85 % |
| Betriebsspannung (UL Rating) | 600 V |
| Betriebsspannung UL | 600 V |
| Charakteristische Impedanz | 100 ± 5 Ω bei 100MHz |
| Kategorie | Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B) |
| Schleifenwiderstand | 120 Ω/km |
| Testspannung Ader-Ader-Schirm | 2000 Veff, 50 Hz, 1 min |
| Transferimpedanz | 20 mΩ/m bei 10 MHz |
| Abriebfestigkeit | gut |
| Biegeradius min, wiederholt | 7,5 x Kabeldurchmesser |
| Biegeradius, min., einmalig | 3.5 *Durchmesser |
| Flammwidrigkeit | gemäß IEC 60332-1 / UL 1685 |
| Halogene | Ja |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204229) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1134610200) |
| Produktänderungsmitteilung |
[PCN-PB47-20230322-A-EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_296362)
[PCN-PB47-20230322-A-DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_296363) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Konform |
