IE-C6EL8UG0010U40XCS-E
IE-C6EL8UG0010U40XCS-E
Connection diagram
IE-C6EL8UG0010U40XCS-E
Esquema de polos

IE-C6EL8UG0010U40XCS-E

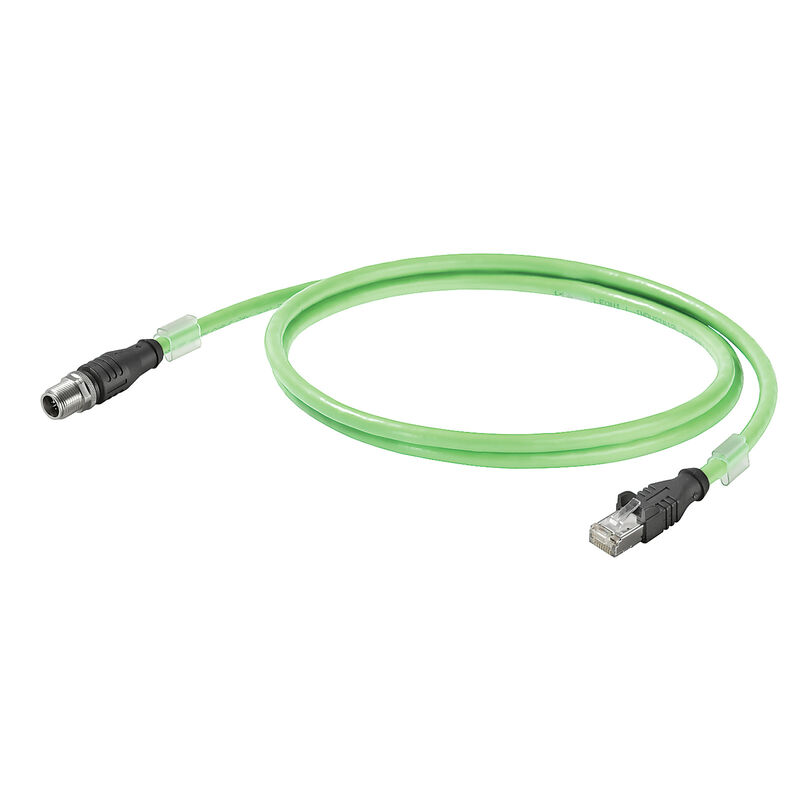

Cable de sistema, RJ45 IP20, Conector recto tipo M12 X IP 67, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 1 m

N.º de artículo 1457580010
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Productos relacionados 44
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Normas de cables específicos Normas generales Normas Конструкция кабеля Propiedades eléctricas cable Propiedades mecánicas y propiedades de material cable Conector izquierdo Conector derecho Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versione
Cable de sistema, RJ45 IP20, Conector recto tipo M12 X IP 67, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 1 m
N. d’ordine
1457580010
Tipo
IE-C6EL8UG0010U40XCS-E
GTIN (EAN)
4050118264043
CPZ
1 Pieza

Dimensiones y pesos

Lunghezza
1 m
Longitud (pulgadas)
39,37 inch
Peso neto
68 g

Temperaturas

Temperatura di magazzinaggio
-40 °C...80 °C
Temperatura d'esercizio
-40 °C...80 °C
Temperatura di posa
-20 °C...60 °C

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme con exención
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Normas de cables específicos

Impervious to smoke
Conforme a la norma IEC 61034
Struttura a norma
UL-Style 20963

Normas generales

Steckverbinder Norm
IEC 60603-7-51
IEC 61076-2-109

Normas

Norm Aufbau
UL-Style 20963
Rauchdichte
Conforme a la norma IEC 61034
Steckverbinder Norm
IEC 60603-7-51
IEC 61076-2-109

Конструкция кабеля

зеленый (RAL 6018)
Anzahl der Adern
8
Arrangement of wire cores
tvinnat par
Beschaltung
EIA/TIA T568 B
Colour sequence or wires - wire pairs
white - blue, white - orange, white - green, white - brown
Complete shielding
Trenzado de apantallamiento con hilos de cobre
Isolation
PE
Isolationsdurchmesser
0,98 mm
Kupferdurchmesser
0,48 µm
Litzen
7
Manteldurchmesser, max.
6,7 mm
Manteldurchmesser, min.
6,1 mm
Normbezeichnungen
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Querschnitt
4*2*AWG 26/7 - 4*2*0,128 mm²
Schirmung
S/FTP
Schirmung Adernpaar
Lámina de aluminio
Shielding braid thickness
0,1 mm
Werkstoff Mantel
PUR
Wire material
Conductor de cobre estañado, semirrígido

Propiedades eléctricas cable

Durata segnale
5,2 ns/m
Hurokellenállás
290 Ω/km
Impedenza caratteristica
100 ± 5 Ω a 100MHz
Impedenza di trasferimento
15 mΩ/m a 1 MHz
10 mΩ/m a 10 MHz
30 mΩ/m a 30 MHz
Kategória
Cat.6A / Class EA (ISO/IEC 11801 2010)
Tensione di prova: filo-filo-schermo
700 Vrms, 50 Hz, 1 min
Transmission rate
10 Gbit/s

Propiedades mecánicas y propiedades de material cable

Gęstość dymu
Conforme a la norma IEC 61034
Halogenki
libre de halógenos, según IEC 60754-1
Odporność na olej
Según IEC 60811-2-1
odporność na rozprzestrzenianie się płomienia
Según IEC 60332-1-2
Promień gięcia, min., jednorazowy
5 x diámetro del cable
Promień gięcia, min., powtarzany
10 x diámetro del cable
Wytrzymałość na ścieranie
muy buena

Conector izquierdo

Штекер левый
RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento

Conector derecho

Plug right
M12, Codificación X, IP67, contacto macho, recto, conector, Plástico, con apantallamiento

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
