IE-C6FP8LD0020M40W40-D

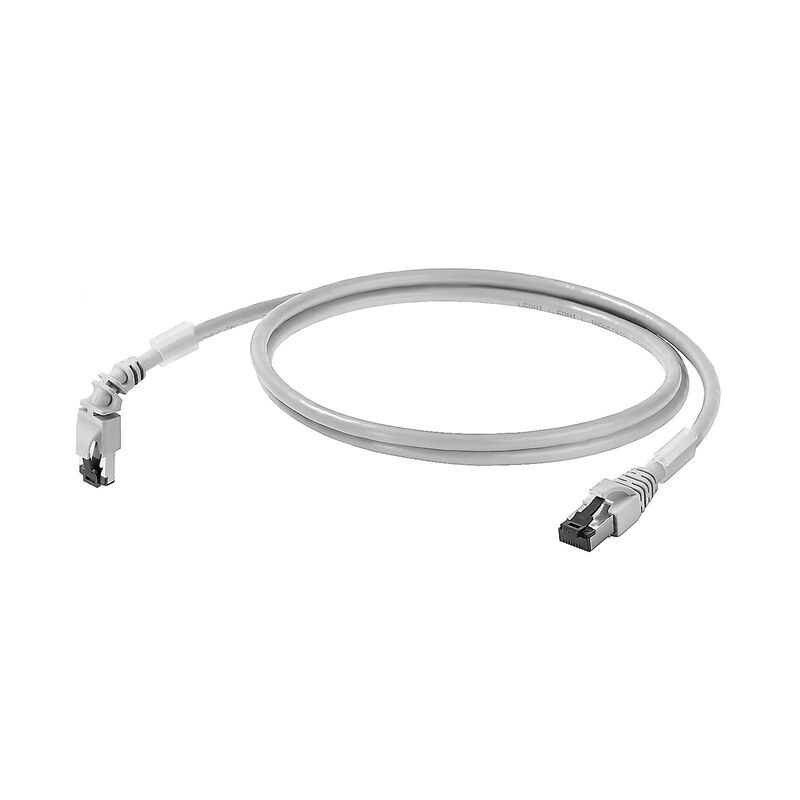

Patch cable, RJ45 IP 20, Angled 270°, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 2 m

N.º de artículo 1233160020
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Productos relacionados 8
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Propiedades eléctricas Standard generali Normer Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Anslutningsstickpropp Вилка левосторонняя Вилка правосторонняя Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E316369

General ordering data

Verze
Patch cable, RJ45 IP 20, Angled 270°, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 2 m
Číslo objednávky
1233160020
Typ
IE-C6FP8LD0020M40W40-D
GTIN (EAN)
4050118016734
Množství
1 Pieza

Dimensions and weights

Délka
2 m
Longitud (pulgadas)
78,74 inch
Peso neto
91 g

Temperatures

Skladovací teplota
-20 °C...60 °C
Provozní teplota
-20 °C...60 °C
Teplota instalace
0 °C...50 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Propiedades eléctricas

PoE / PoE+
conforming to IEEE 802.3at
Proudová zatížitelnost při 50 °C
1 A

Standard generali

Příslušenství komunikačního kabelu specificky podle aplikací
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Standardní konektor
IEC 60603-7-51
Č. osvědčení (cULus)
E316369

Normer

Standardní konektor
IEC 60603-7-51

Struktura kabelu

Barevná posloupnost vodičů – párů vodičů
bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá
Barva opláštění
Šedá
Izolace
PE
Kompletní stínění
Schirmgeflecht aus Kupferdrähten
Materiál pláště
LSZH
Počet vodičů
8
Prameny
7
Průměr pláště, max.
5,9 mm
Průměr pláště, min.
5,5 mm
Průřez
4*2*AWG 27/7 - 4*2*0,1 mm²
Průřez izolace
1,04 mm
Překrývání opletu stínění
60 %
Stínění
S/FTP
Stínění páru vodičů
Aluminiumfolie
Uspořádání jader vodiče
tvinnat par

Elektrické vlastnosti kabelu

Capacità a 1 kHz
46 nF/km
Characteristic impedance
100 ± 15 Ω při 1-100 MHz
Classe di isolamento a norma EN 50174-2
d
Coupling attenuation up to 1000 MHz
80 dB
Driftspänning (UL-märkning)
30 V AC / 42.4 V DC
Fördröjd snedställning
2,5 ns/100m
Kategorie
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Operating voltage
50 V DC
Přenosová rychlost
10 Gbit/s
Resistance differential
5 %
Resistenza di accoppiamento a 10 MHz/ m
5 mΩ
테스트 전압: 와이어-와이어-차폐
2.5 kV / DC for 2 sec

Mechanické a materiálové vlastnosti kabelu

Barevný
Šedá
Halogen
bez halogenů, podle IEC 60754-2
Odolnost proti šíření ohně
in accordance with IEC 60332-2-2
in accordance with IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Poloměr ohybu, min., jen jednou
4 x diamètre du câble

Anslutningsstickpropp

Zástrčka vlevo
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный
Zástrčka vpravo
RJ45, IP20, hankontakt, vinklad 270°, anslutningsstickpropp, Plast, skärmade

Вилка левосторонняя

Zástrčka vlevo
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка правосторонняя

Zástrčka vpravo
RJ45, IP20, штыревой контакт, угловой 270°, штекер, Пластмасса, экранированный

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
