Eigenschaften
| Ausfuehrung | PROFINET Kupferrepeater, FreeCon, IP65 |
| Best.-Nr. | 2581810000 |
| Art | IE-CDR-V14MRJ/VAPM-C |
| GTIN (EAN) | 4050118590869 |
| VPE | 1 Stück |

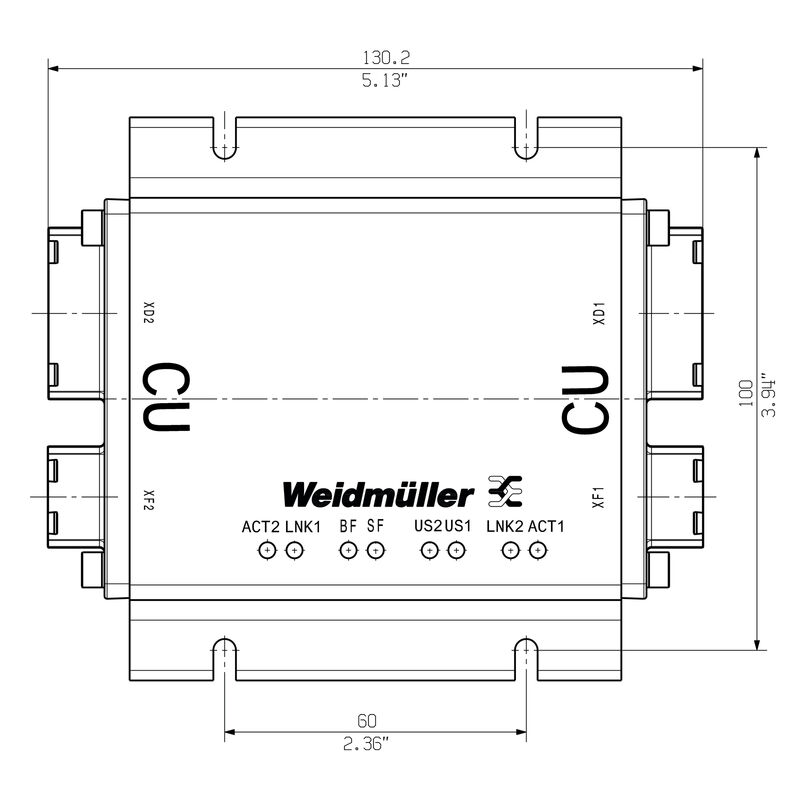

| Tiefe | 53 mm |
| Tiefe (inch) | 2,087 inch |
| Breite | 100 mm |
| Breite (inch) | 3,937 inch |
| Länge | 130,4 mm |
| Länge (inch) | 5,134 inch |
| Nettogewicht | 661,8 g |
| Betriebstemperatur | -20 °C...55 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Brennbarkeitsklasse nach UL 94 | V-0 |

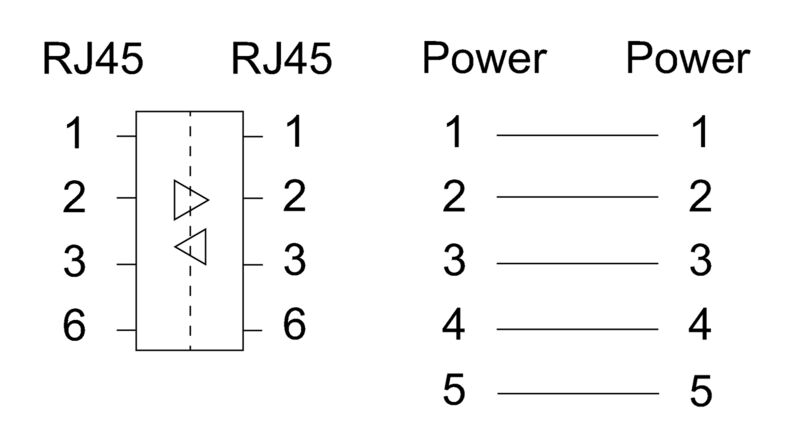

| Datenschnittstelle | PROFINET PushPull RJ45 (V14) |
| Gehäusebasismaterial |
Alu-Profil
Deckel Zinkdruckguss galvanisiert |
| Montageart | 4 Schrauben |
| Powerschnittstelle | PROFINET PushPull Power |
| Schutzart | IP65 |
| Baudrate | 100 MBit/s |
| Betriebsspannung | 24 V |
| Betriebsspannungsbereich | 18…30 V DC |
| LED-Anzeige |
ACT1: Aktivität Port1
ACT2: Aktivität Port2 SF: Sammelfehler BF: Busfehler US1: Spannung 1 (Elektronik) US2: Spannung 2 LNK1: Port aktiv LNK2: Port aktiv |
| Protokoll | PROFINET IRT |
| Stromaufnahme | 100 mA |
| Netzwerk-Standard |
IEC 61158
IEC 61784 |
| PROFINET Spezifikation | Conformance Class C acc. V2.3 |
| Steckverbinder Norm | IEC 61076-3-117 Var. 14 |
| Zertifikat-Nr. (cULus) | E141197 |
| Zulassung / Zertifikat / Konformitätsdokument | [Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86935) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96051) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2581810000) |
| Produktänderungsmitteilung |
[FreeCon Active Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_86630)
[FreeCon Active Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_86631) [Technical change to FreeCon Active Cu Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_300298) [Technische Änderung zu FreeCon Active CU Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_300299) |
| Software |
[Runtime Software -- CFG configurator - Weidmueller_FreeCon](https://mdcop.weidmueller.com/mediadelivery/asset/900_58437)
[Device description -- GSDML-V2.35 COP](https://mdcop.weidmueller.com/mediadelivery/asset/900_80480) [Firmware -- Firmware ABCC COP](https://mdcop.weidmueller.com/mediadelivery/asset/900_86936) |
| Anwenderdokumentation |
[Handbuch_FreeCon_Active_V1_0_de](https://mdcop.weidmueller.com/mediadelivery/asset/900_77728)
[Handbuch_FreeCon_Active_V1_0_en](https://mdcop.weidmueller.com/mediadelivery/asset/900_86269) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000732 |
| ETIM 7.0 | EC000732 |
| ETIM 8.0 | EC000732 |
| ETIM 9.0 | EC000732 |
| ECLASS 9.0 | 19-17-02-06 |
| ECLASS 9.1 | 19-17-01-25 |
| ECLASS 10.0 | 19-17-02-06 |
| ECLASS 11.0 | 19-17-02-06 |
| ECLASS 12.0 | 19-17-02-06 |
| ECLASS 13.0 | 19-17-02-06 |
| ECLASS 14.0 | 19-17-02-06 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
