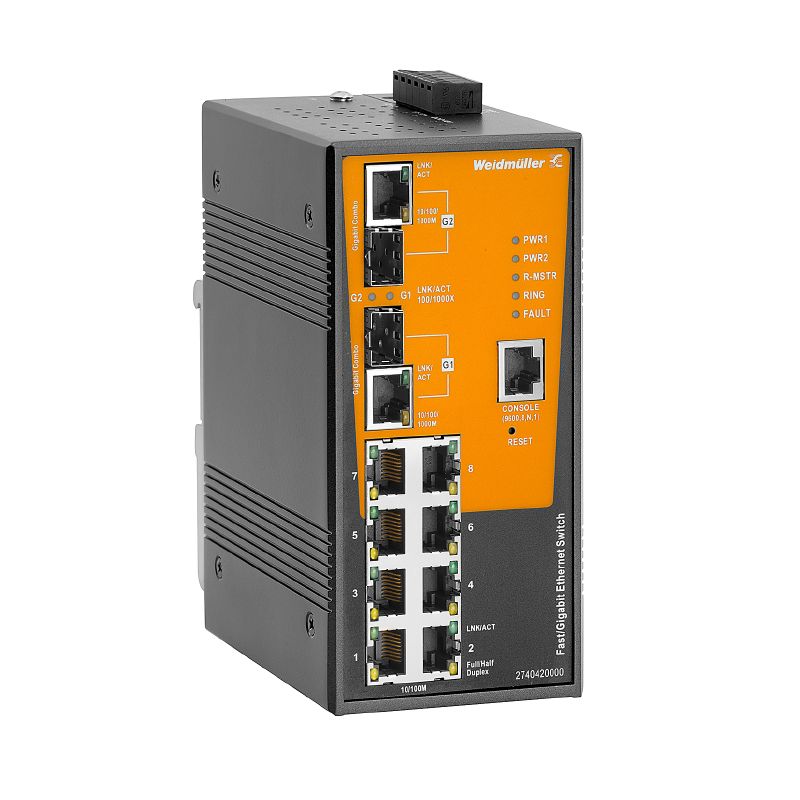

IE-SW-AL10M-8TX-2GC

Netzwerk Switch, managed, Fast/Gigabit Ethernet, Anzahl Ports: 8x RJ45 10/100BaseT(X), 2x Kombi-Ports (10/100/1000BaseT(X) oder 100/1000BaseSFP), IP30, -40 °C...75 °C

Art.-Nr. 2740420000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Netzwerk Switch, managed, Fast/Gigabit Ethernet, Anzahl Ports: 8x RJ45 10/100BaseT(X), 2x Kombi-Ports (10/100/1000BaseT(X) oder 100/1000BaseSFP), IP30, -40 °C...75 °C
Best.-Nr.	2740420000
Art	IE-SW-AL10M-8TX-2GC
GTIN (EAN)	4050118835830
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	107,5 mm
Tiefe (inch)	4,232 inch
Höhe	153,6 mm
Höhe (inch)	6,047 inch
Breite	74,3 mm
Breite (inch)	2,925 inch
Nettogewicht	1.159 g

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-40 °C...75 °C
Feuchtigkeit	5 bis 95 % (nicht kondensierend)

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1 Lead monoxide 1317-36-8
SCIP	9229992a-00b9-4096-8962-200a7f33e289

EMV-Konformität und Zulassungen

EMV-Normen	EN 55032 EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT: Leistung: 0,5 kV; Signal: 0,5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms
Freier Fall	gemäß IEC 60068-2-31
Schock	gemäß IEC 60068-2-27
Sicherheitsnorm	UL 61010-1 UL 61010-2-201
Vibration	gemäß IEC 60068-2-6

Umgebungsbedingungen

Betriebstemperatur, max.	75 °C
Betriebstemperatur, min.	-40 °C
Einsatzhöhe	Höhe, max.: 2.000 m Anmerkung: gemäß UL Höhe, max.: 6.000 m Anmerkung: zu Einschränkungen siehe die Herstellererklärung zur Einsatzhöhe im Abschnitt „Downloads“
Feuchtigkeit	5 bis 95 % (nicht kondensierend)
Lagertemperatur, max.	85 °C
Lagertemperatur, min.	-40 °C

Gewährleistung

Zeitraum

5 Jahre

Alarmkontakt	1 Relaisausgang mit einer Strombelastbarkeit von 1 A bei 24 V DC
Anzahl Ports	8x RJ45 10/100BaseT(X) 2x Kombi-Ports (10/100/1000BaseT(X) oder 100/1000BaseSFP)
Funktion Resetknopf	<5 Sekunden: Systemneustart >5 Sekunden: Werkseinstellung
Glasfaser-Ports	100/1000Base SFP Slot
Konsolen-Port-Schnittstelle	RS-232 (RJ45-Anschluss)
RJ45-Ports	10/100BaseT(X) oder 10/100/1000BaseT(X) auto negotiation Voll-/Halbduplex-Modus Auto MDI/MDI-X-Anschluss

Management-Funktionen

Gerätekonfiguration	Webbrowser (HTTP/HTTPS) SNMP v1/v2c/v3 Lokale serielle Konsolenschnittstelle (RS-232 über RJ-45 Schnittstelle) Upload einer Konfigurationsdatei über Web-Interface oder TFTP-Server Command Line Interface (Telnet/SSH)
Überwachungsfunktion	SNMP v1/v2c/v3 LLDP (Link Layer Discovery Protocol) Port mirroring Port-Statistik Port monitoring Syslog RMON (Remote Monitoring) Ereignisbasierte Warnmeldung per E-Mail Ereignisbasierte Warnmeldung über Relais Ereignisbasierte Warnmeldung über SNMP-Trap
Netzwerkredundanz	STP (Spanning Tree Protocol) RSTP (Rapid Spanning Tree Protocol) MSTP (Multiple Spanning Tree Protocol) O-Ring (Wiederherstellungszeit <10/30 ms bei Fast-/Gigabit-Ethernet-Schnittstelle) O-Chain (Wiederherstellungszeit <10/30 ms bei Fast-/Gigabit-Ethernet-Schnittstelle) LACP (Link Aggregation Control Protocol) Fast Recovery
Netzwerkfilter	Quality of Service (QoS) Class of Service (CoS) Type of Service (ToS) Differentiated Services Code Point (DSCP) Port-basiertes VLAN Tag-basiertes VLAN GVRP (GARP VLAN Registration Protocol) IGMP v2/v3 Multicast VLAN Registration (MVR) Begrenzung der Datenverkehrsrate
IP-Adressverwaltung	Statisch DHCP-Client DHCP-Server (port-basiert, pool-basiert) DHCP Option 82 DHCP-Relay
Sicherheitsfunktionen	VLAN-Segmentation Ports aktivieren/deaktivieren Benutzerauthentifizierung nach TACACS+ und IEEE 802.1X Zugriffskontrolle (portbasiert über IEEE 802.1X) Zugriffskontrollliste (IP-basiert) Zugriffskontrollliste (MAC-basiert) Management-Zugriffssicherheit über sichere IP-Liste und Konfigurierung der zulässigen Zugriffsmethoden (Web-Interface, Telnet, SSH) Loop-Protection
Zeitsynchronisations-Management	NTP-Server SNTP-Client
Industrieprotokoll-Unterstützung	Modbus/TCP slave PROFINET-Device gemäß Conformance Class A

MTBF	Entsprechend Norm: Telcordia SR-332 Betriebszeit (Stunden), min.: 366.529 h

Spannungsversorgung

Anschluss	1 abnehmbarer 6-poliger Klemmenblock
Stromaufnahme	Spannung: 12 V Strom: 0,9 A Spannung: 24 V Strom: 0,45 A Spannung: 48 V Strom: 0,2 A
Verpolungsschutz	Ja
Versorgungsspannung	12/24/48 V DC 2 redundante Eingänge
Versorgungsspannungsbereich	Spannungsart: DC Spannung, min.: 10,8 V Spannung, max.: 52,8 V
Überstromschutz	Ja

Switch Eigenschaften

Bandbreite Rückwandbus	5,6 Gbit/s
Größe der MAC-Tabelle	8 K
IGMP-Gruppen	1024
Max. Anzahl der verfügbaren VLANs	4095
Paketpuffergröße	1 Mbit
Prioritäts-Queues	4
VLAN-ID max	4094
VLAN-ID min	1

Technische Daten

Gehäusebasismaterial	Metall
Geschwindigkeit	Fast/Gigabit Ethernet
Montageart	Tragschiene
Schutzart	IP30
Switch	managed

Datenvermittlung	Store and Forward
Flusssteuerung	IEEE 802.3x Flusssteuerung
Standard	IEEE 802.3 for 10BASE-T IEEE 802.3u for 100BASE-TX and 100BASE-FX IEEE 802.1Q für VLAN Tagging IEEE 802.1X für Authentifizierung IEEE 802.1AB für Link Layer Discovery Protocol (LLDP) IEEE 802.3ab for 1000BASE-T IEEE 802.3z for 1000BASE-X IEEE 802.3x zur Flusssteuerung IEEE 802.3ad für Port-Trunk mit LACP IEEE 802.1D für das Spanning Tree-Protokoll IEEE 802.1w für Rapid STP IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP) IEEE 802.1p für Class of Service

Zulassung / Zertifikat / Konformitätsdokument	[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224266)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2740420000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2740420000)
Produktänderungsmitteilung	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_263585)
Software	[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_212498) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245696)
Anwenderdokumentation	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_176855) [User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245689) [322868](https://mdcop.weidmueller.com/mediadelivery/asset/900_322868) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935)
