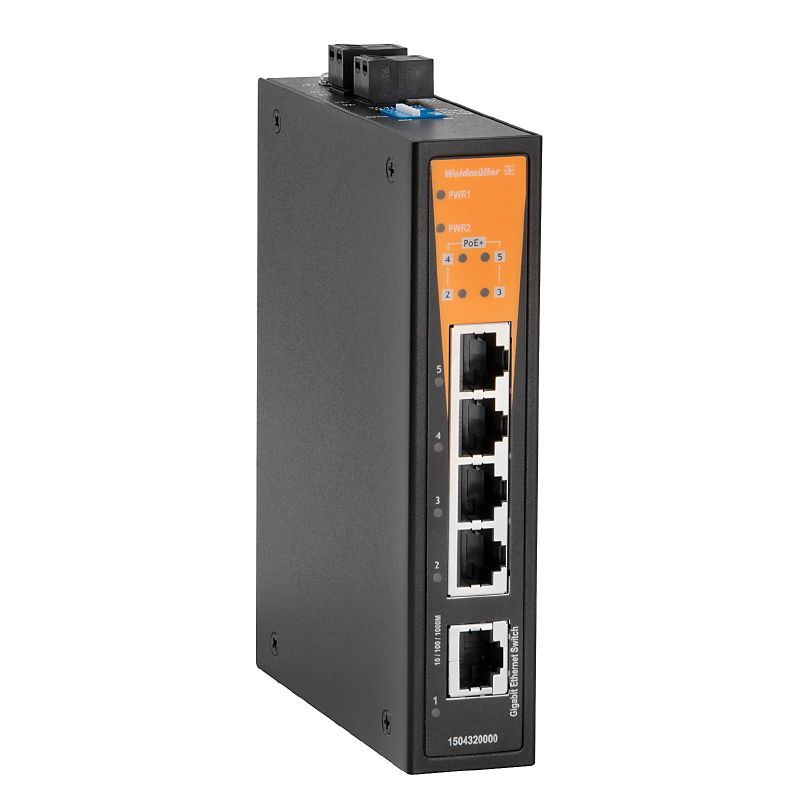

IE-SW-BL05T-1GT-4GTPOE — Produktbild

Datenblatt herunterladen

IE-SW-BL05T-1GT-4GTPOE

Netzwerk Switch, unmanaged PoE, Gigabit Ethernet, Anzahl Ports: 4 * RJ45 10/100/1000BaseT(X) PoE+, 1 * RJ45 10/100/1000BaseT(X), IP30, -40 °C...75 °C

Art.-Nr. 1504340000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Netzwerk Switch, unmanaged PoE, Gigabit Ethernet, Anzahl Ports: 4 * RJ45 10/100/1000BaseT(X) PoE+, 1 * RJ45 10/100/1000BaseT(X), IP30, -40 °C...75 °C
Best.-Nr.	1504340000
Art	IE-SW-BL05T-1GT-4GTPOE
GTIN (EAN)	4050118312096
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	105 mm
Tiefe (inch)	4,134 inch
Höhe	135 mm
Höhe (inch)	5,315 inch
Breite	29 mm
Breite (inch)	1,142 inch
Nettogewicht	360 g

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-40 °C...75 °C
Feuchtigkeit	5...95 % keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	9229992a-00b9-4096-8962-200a7f33e289

EMV-Konformität und Zulassungen

EMV-Normen	FCC Part 15 Subpart B Class A EN 55032 EN 55024 IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V EN61000-4-8
Schock	gemäß IEC 60068-2-27
Sicherheitsnorm	UL 508
Vibration	gemäß IEC 60068-2-6

Umgebungsbedingungen

Betriebstemperatur, max.	75 °C
Betriebstemperatur, min.	-40 °C
Feuchtigkeit	5...95 % keine Betauung
Lagertemperatur, max.	85 °C
Lagertemperatur, min.	-40 °C

Anzahl Ports	4 * RJ45 10/100/1000BaseT(X) PoE+ 1 * RJ45 10/100/1000BaseT(X)
Funktion DIP-Schalter	IEEE 802.3az Energy-Efficient Ethernet aktivieren/deaktivieren Jumbo Frame-Unterstützung aktivieren/deaktivieren Broadcast Storm-Schutz aktivieren/deaktivieren Umschalten zwischen Standard PoE (bis zu 30 W) und High Power PoE (bis zu 36 W)
LED-Anzeige	PWR1 PWR2 10/100/1000M (TP-Port) PoE
RJ45-Ports	10/100/1000BaseT(X) auto negotiation Voll-/Halbduplex-Modus Auto MDI/MDI-X-Anschluss

MTBF	Entsprechend Norm: Telcordia (Bellcore), GB Betriebszeit (Stunden), min.: 1.257.910 h

Power over Ethernet (PoE)

PoE Pinbelegung	Mode A: Pin 1, 2 (V+); Pin 3, 6 (V-); Alternative A; MDI
PoE-Ausgangsleistung	Standard: IEEE 802.3af Ausgangsleistung: 15,4 W Standard: IEEE 802.3at Ausgangsleistung: 30 W Standard: Hochleistungsmodus (proprietär) Ausgangsleistung: 36 W
PoE-Ausgangsstrom	Standard: IEEE 802.3af Ausgangsstrom: 350 mA Standard: IEEE 802.3at Ausgangsstrom: 600 mA Standard: Hochleistungsmodus (proprietär) Ausgangsstrom: 720 mA
PoE-Leistungsbudget gesamt	Spannungsart: DC Spannung, min.: 12 V Spannung, max.: 17 V Leistungsbudget: 62 W Spannungsart: DC Spannung, min.: 18 V Spannung, max.: 35 V Leistungsbudget: 120 W Spannungsart: DC Spannung, min.: 36 V Spannung, max.: 57 V Leistungsbudget: 144 W

Spannungsversorgung

Anschluss	2 abnehmbare 2-polige Klemmenblöcke
Einschaltstrom	17,4 A bei 24 V DC (0.1 bis 1 ms)
Leistungsaufnahme	max. 11,73 W (ohne PD-Verbrauch)
Stromaufnahme	Spannung: 12 V Strom: 5,92 A Spannung: 24 V Strom: 5,65 A Spannung: 48 V Strom: 3,21 A
Verlustleistung	36.4 BTU/h
Verpolungsschutz	Ja
Versorgungsspannung	12/24/48 V DC 2 redundante Eingänge
Versorgungsspannungsbereich	Spannungsart: DC Spannung, min.: 12 V Spannung, max.: 57 V
Überstromschutz	Ja

Switch Eigenschaften

Größe der MAC-Tabelle	8 K
Jumbo Frame-Unterstützung	bis 10 KB
Paketpuffergröße	1.024 Kbit

Technische Daten

Gehäusebasismaterial	Aluminium
Geschwindigkeit	Gigabit Ethernet
Montageart	Tragschiene
Schutzart	IP30
Switch	unmanaged PoE

Datenvermittlung	Store and Forward
Flusssteuerung	IEEE 802.3x Flusssteuerung Back-Pressure-Flusssteuerung
Standard	IEEE 802.3af für Power-over-Ethernet IEEE 802.3at für Power-over-Ethernet IEEE 802.3 für 10BaseT IEEE 802.3u für 100BaseT(X) IEEE 802.3ab für 1000BaseT(X) IEEE 802.3x zur Flusssteuerung IEEE 802.3az Energy-Efficient Ethernet

Zulassung / Zertifikat / Konformitätsdokument	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_96972) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35478) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289043)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61927)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1504340000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1504340000)
Produktänderungsmitteilung	[Product Change Notification IE-SW-BL05-4GTPoE-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_74686)
Anwenderdokumentation	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_35799)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-02
ECLASS 11.0	19-17-04-02
ECLASS 12.0	19-17-04-02
ECLASS 13.0	19-17-04-02
ECLASS 14.0	19-17-04-02

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E141197
