Eigenschaften

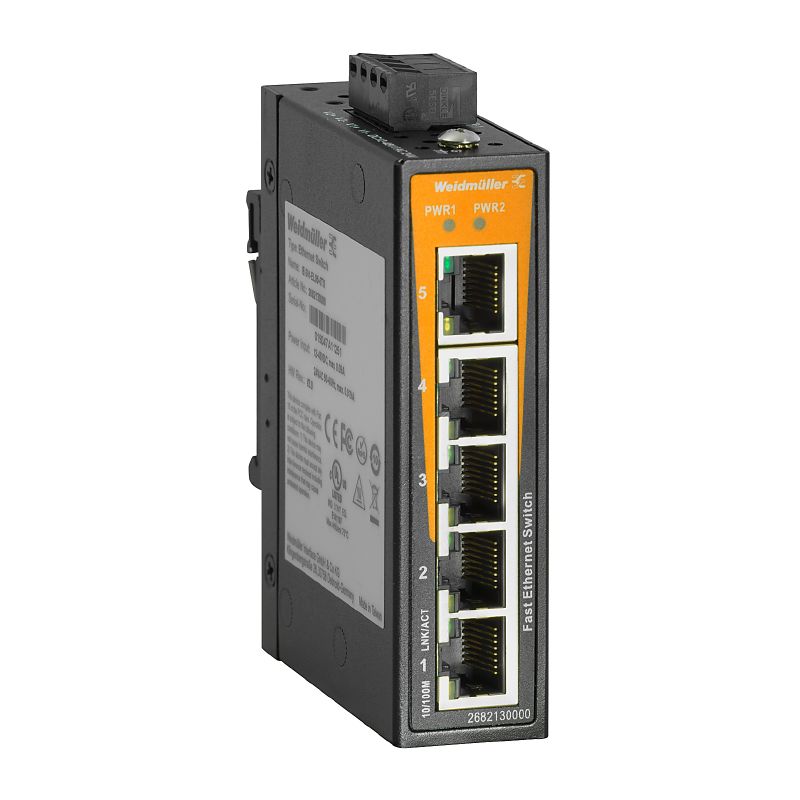

| Ausfuehrung | Netzwerk Switch, unmanaged, Fast Ethernet, Anzahl Ports: 5x RJ45, IP30, -40 °C...75 °C |
| Best.-Nr. | 2682130000 |
| Art | IE-SW-EL05-5TX |
| GTIN (EAN) | 4050118692587 |
| VPE | 1 Stück |
| Tiefe | 70 mm |
| Tiefe (inch) | 2,756 inch |
| Höhe | 95 mm |
| Höhe (inch) | 3,74 inch |
| Breite | 26,1 mm |
| Breite (inch) | 1,028 inch |
| Nettogewicht | 205 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...75 °C |
| Feuchtigkeit | 5 bis 95 % (nicht kondensierend) |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| EMV-Normen |
EN 55032
EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT: Leistung: 0,5 kV; Signal: 0,5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms IEC 61000-4-8 |
| Freier Fall | gemäß IEC 60068-2-31 |
| Schock | gemäß IEC 60068-2-27 |
| Sicherheitsnorm |
UL 61010-1
UL 61010-2-201 |
| Vibration | gemäß IEC 60068-2-6 |
| Betriebstemperatur, max. | 75 °C |
| Betriebstemperatur, min. | -40 °C |
| Einsatzhöhe |
|
| Feuchtigkeit | 5 bis 95 % (nicht kondensierend) |
| Lagertemperatur, max. | 85 °C |
| Lagertemperatur, min. | -40 °C |
| Zeitraum | 5 Jahre |
| Anzahl Ports | 5x RJ45 |
| LED-Anzeige |
Power LED: PWR1, PWR2
Port LED: LNK/ACT, 10/100M (RJ45 port) |
| RJ45-Ports |
10/100BaseT(X)
auto negotiation Voll-/Halbduplex-Modus Auto MDI/MDI-X-Anschluss |
| MTBF |
|
| Anschluss | 1 abnehmbarer 4-poliger Klemmenblock |
| Stromaufnahme |
|
| Verpolungsschutz | Ja |
| Versorgungsspannung |
12/24/48 V DC
24 V AC 2 redundante Eingänge |
| Versorgungsspannungsbereich |
|
| Überstromschutz | Ja |
| Bandbreite Rückwandbus | 1 Gbit/s |
| Größe der MAC-Tabelle | 1 K |
| Paketpuffergröße | 448 Kbit |
| Gehäusebasismaterial | Metall |
| Geschwindigkeit | Fast Ethernet |
| Montageart | Tragschiene |
| Schutzart | IP30 |
| Switch | unmanaged |
| Datenvermittlung | Store and Forward |
| Flusssteuerung | IEEE 802.3x Flusssteuerung |
| Standard |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3x zur Flusssteuerung |
| Zulassung / Zertifikat / Konformitätsdokument |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_150032)
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96880) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165506) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253773) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_164184) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2682130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682130000) |
| Anwenderdokumentation | [Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_96884) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
