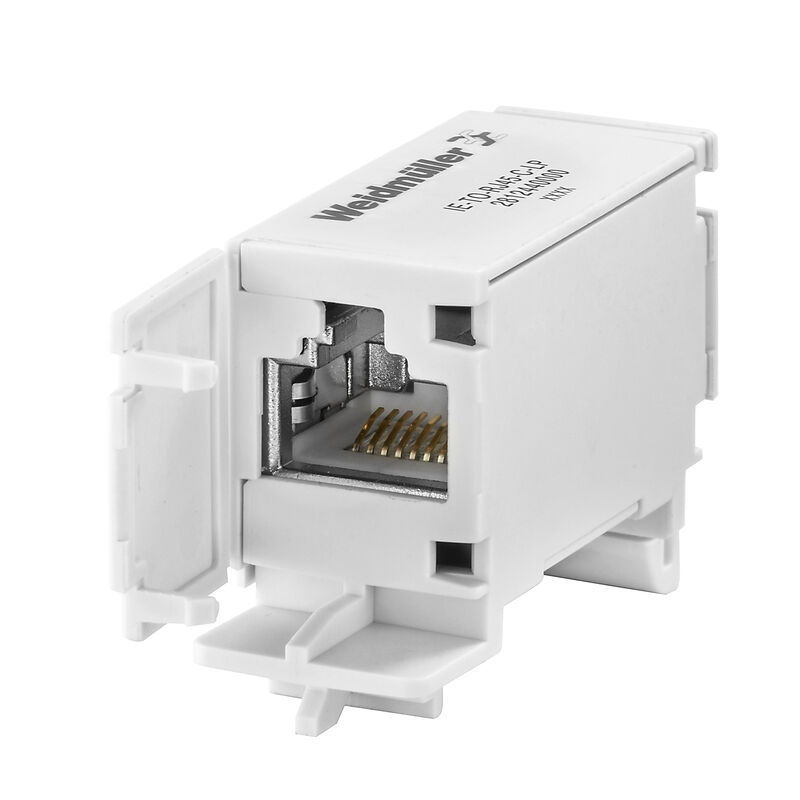

IE-TO-RJ45-C-LP
IE-TO-RJ45-C-LP

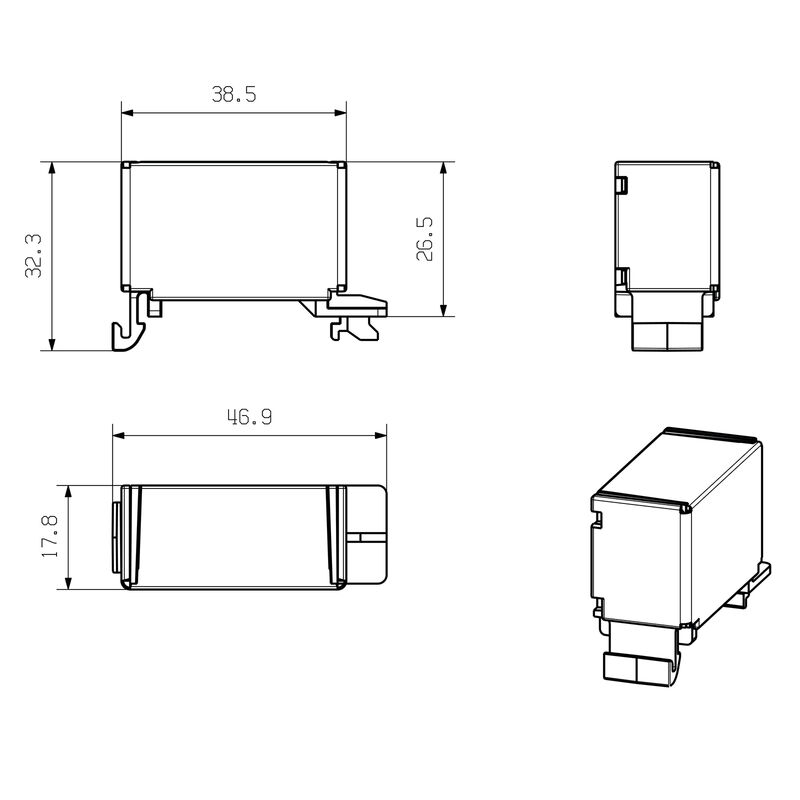

Maßbild
IE-TO-RJ45-C-LP

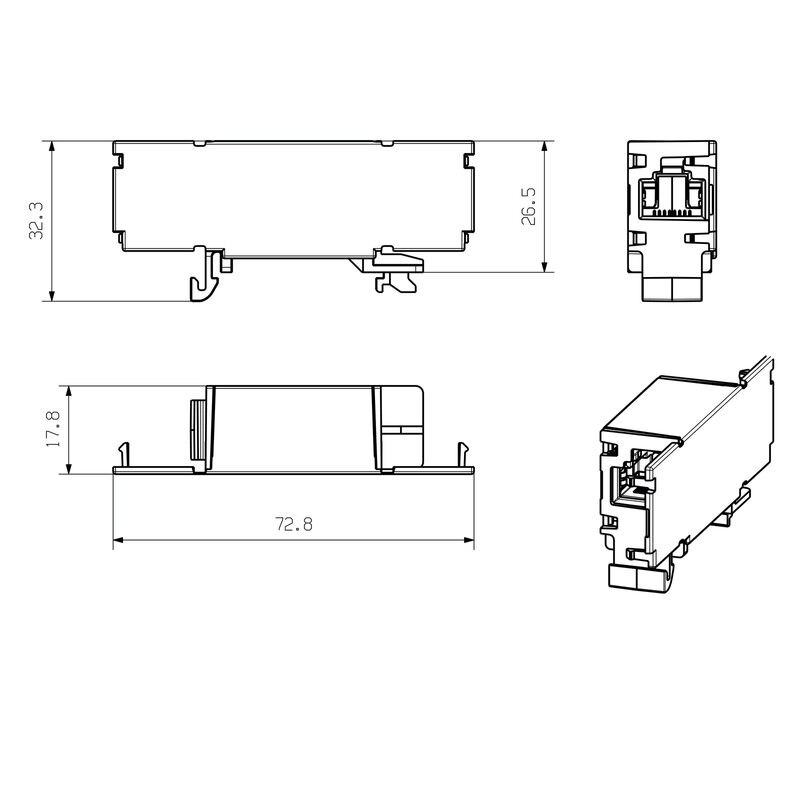

Maßbild

IE-TO-RJ45-C-LP

Tragschienen-Outlet, RJ45, Kupplung, IP20, Cat.6A / Class EA (ISO/IEC 11801 2010)

Art.-Nr. 2812440000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 4
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Elektrische Eigenschaften Allgemeine Standards Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Tragschienen-Outlet, RJ45, Kupplung, IP20, Cat.6A / Class EA (ISO/IEC 11801 2010)
Best.-Nr.
2812440000
Art
IE-TO-RJ45-C-LP
GTIN (EAN)
4064675295822
VPE
10  Stück

Abmessungen und Gewichte

Nettogewicht
23,144  g

Temperaturen

Betriebstemperatur
-40 °C...70 °C
Feuchtigkeit
0…93 % rel. Feuchte

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Allgemeine Daten

Anschluss 1
RJ45
Anschluss 2
RJ45
Beschaltung
Kupplung
Farbe
lichtgrau
Schockfestigkeit nach IEC 60512-6-3
500 ms⁻²
Vibrationsfestigkeit nach IEC 60512-6-4
50 ms-2 sinusförmig (10…500 Hz)
Feuchtigkeit
0…93 % rel. Feuchte
Gehäusebasismaterial
PA 66 UL V0 E63957
Kategorie
Cat.6A / Class EA (ISO/IEC 11801 2010)
Kontaktmaterial
Federstahl
Ni 1,2 µm
Kontaktoberfläche
Au ≥ 0,8 µm
Montageart
TS 35
Schirmung
Ja
Schutzart
IP20
Steckzyklen
750 (RJ45)

Elektrische Eigenschaften

Isolationswiderstand
500 MΩ
Kontaktwiderstand
≤ 20 mΩ
PoE / PoE+
gemäß IEEE 802.3af
Spannungsfestigkeit Kontakt / Kontakt
≥ 1000 V AC/DC
Spannungsfestigkeit Kontakt / Schirm
≥ 1500 V AC/DC
Strombelastbarkeit bei 50 °C
1  A

Allgemeine Standards

Steckverbinder Norm
IEC 60603-7-51

Klassifikationen

ETIM 6.0
EC000313
ETIM 7.0
EC000313
ETIM 8.0
EC000313
ETIM 9.0
EC000313
ETIM 10.0
EC000313
ECLASS 9.0
27-44-03-20
ECLASS 9.1
19-17-01-25
ECLASS 10.0
27-44-03-20
ECLASS 11.0
27-44-03-20
ECLASS 12.0
27-44-03-20
ECLASS 13.0
27-44-03-20
ECLASS 14.0
27-44-03-20
ECLASS 15.0
27-44-03-20

Zulassungen

ROHS
Konform
