Propiedades
| Versión | Borne de distribuidor de potencial, Conexión brida-tornillo, Colores de latón, 50 mm², 0 A, Número de conexiones: 2, Número de pisos: 1 |
| Código | 1547500000 |

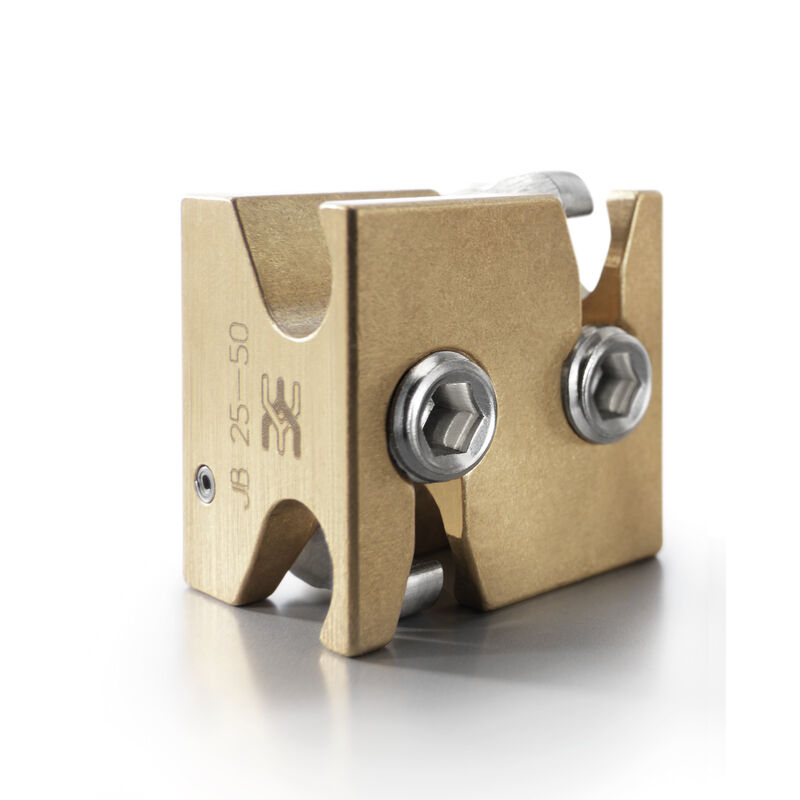

| Tipo | JB 25-50 |
| GTIN (EAN) | 4050118387445 |
| Cantidad | 10 Pieza |
| Profundidad | 24 mm |
| Profundidad (pulgadas) | 0,945 inch |
| Altura | 32 mm |
| Altura (pulgadas) | 1,26 inch |
| Anchura | 33 mm |
| Anchura (pulgadas) | 1,299 inch |
| Peso neto | 134,505 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 233a6569-7068-4d0c-aa40-90d1ca672d0b |
| Material | Latón |
| Color | Colores de latón |
| Grado inflamabilidad según UL 94 | None |
| Tapa final obligatoria | No |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 2 |
| Pisos internos puenteados | No |
| Conexión PE | Sí |
| Carril | Placa de montaje |
| Función PE | Sí |
| Indicación de montaje | Montaje directo |
| Tipo de montaje | atornillado |
| Versión a prueba de explosivos | No |
| Tipo de conexión, conexión adicional | Conexión brida-tornillo |
| Dirección de conexión | lateral |
| Longitud de desaislado | 33 mm |
| Número de conexiones | 2 |
| Par de apriete, min. | 5 Nm |
| Sección de conexión del conductor AWG, min. | AWG 8 |
| Sección de conexión del conductor AWG, máx. | AWG 1 |
| Sección de conexión del conductor, flexible, max. | 50 mm² |
| Sección de conexión del conductor, flexible, mín. | 10 mm² |
| Sección de embornado, máx. | 50 mm² |
| Sección de embornado, mín. | 10 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 50 mm² |
| Sección del conductor, semirrígido, máx. | 50 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 50 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tipo de conexión 2 | Conexión brida-tornillo |
| Tornillo de apriete | M 6 |
| Carril | Placa de montaje |
| Indicación de montaje | Montaje directo |
| Normas | IEC 60947-7-2 |
| Sección de conexión del conductor AWG, min. | AWG 8 |
| Sección de conexión del conductor AWG, máx. | AWG 1 |
| Sección nominal | 50 mm² |
| Intensidad nominal | 0 A |
| Normas | IEC 60947-7-2 |
| Grado de polución | 3 |
| Información de producto | Qualfiedin conforme a norma IEC 60947-7-2. Puede utilizarse para la adhesión equipotencial funcional y la adhesión equipotencial protectora Montaje en estructura para cables con tornillo M6x9 |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62139) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1547500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1547500000) |
| Documentación técnica | [Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_317426) |
| Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| ECLASS 15.0 | 27-25-01-19 |
| ROHS | Conformidad |
