Eigenschaften

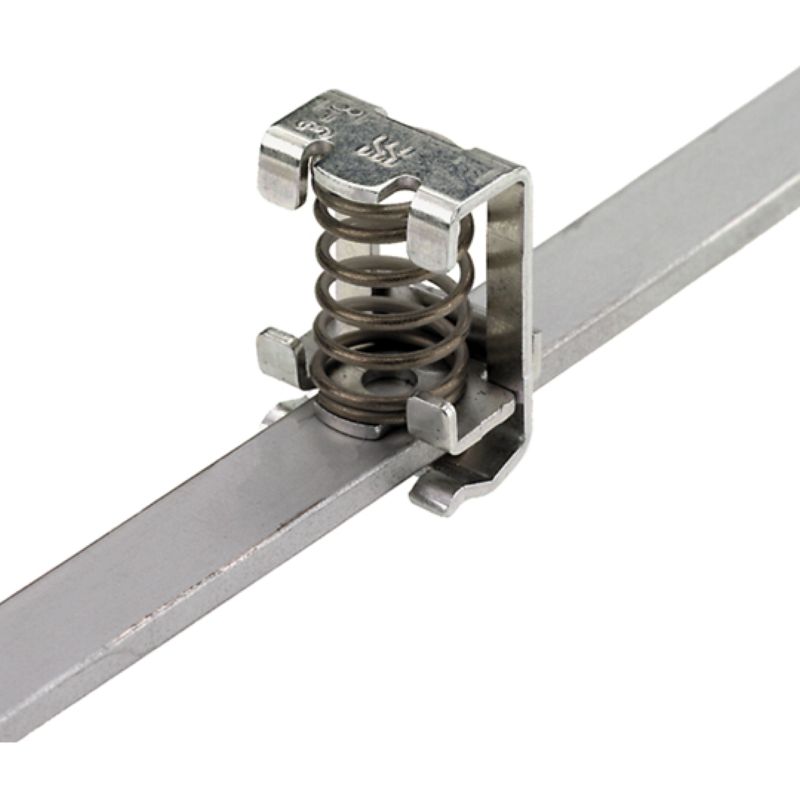

Ausfuehrung | Klemmbügel, Klemmbügel, Stahl |
Best.-Nr. | 1600480000 |
Art | KLBUE 3-8 |
GTIN (EAN) | 4008190130589 |
VPE | 10 Stück |
Tiefe | 26 mm |
Tiefe (inch) | 1,024 inch |
Höhe | 18,5 mm |
Höhe (inch) | 0,728 inch |
Breite | 14,5 mm |
Breite (inch) | 0,571 inch |
Nettogewicht | 9 g |
Lagertemperatur | -25 °C...55 °C |
RoHS-Konformitätsstatus | Konform ohne Ausnahme |
REACH SVHC | No SVHC above 0.1 wt% |
Werkstoff | Stahl |
Farbe | silber |
Ausführung | für Schirmanschluss |
Befestigungsart | einschnappbar |
Einbauhinweis | Sammelschiene |
explosionsgeprüfte Ausführung | Ja |
Anschlussart | Federanschluss |
Kabeldurchmesser, max. | 8 mm |
Kabeldurchmesser, min. | 3 mm |
Raster in mm (P) | 13 mm |
Einbauhinweis | Sammelschiene |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62222) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1600480000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1600480000) |
Anwenderdokumentation |
[Beipackzettel_KLBUE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35361)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002020 |
ETIM 7.0 | EC002020 |
ETIM 8.0 | EC002020 |
ETIM 9.0 | EC002020 |
ECLASS 9.0 | 27-14-11-50 |
ECLASS 9.1 | 27-14-11-50 |
ECLASS 10.0 | 27-14-11-50 |
ECLASS 11.0 | 27-14-11-50 |
ECLASS 12.0 | 27-14-11-50 |
ECLASS 13.0 | 27-25-01-20 |
ECLASS 14.0 | 27-25-01-20 |
ROHS | Konform |
Zubehör
-
-
-
-
-
Art.-Nr.:0348900000VPE:1 Meter
Sammelschiene (Klemmen), silber, Höhe: 1000 mm, Tiefe: 3 mm, Kupfer
