Eigenschaften

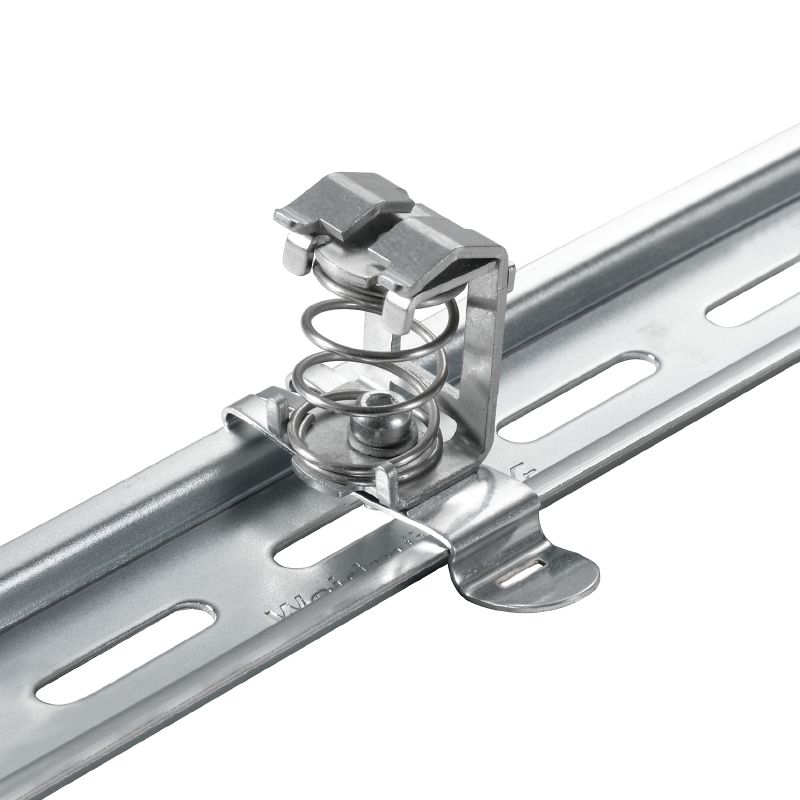

Ausfuehrung | Klemmbügel, Klemmbügel für Schirmanschluss |
Best.-Nr. | 1252520000 |
Art | KLBUE 4-13.5 FM4 |
GTIN (EAN) | 4032248112548 |
VPE | 10 Stück |
Tiefe | 31,5 mm |
Tiefe (inch) | 1,24 inch |
Höhe | 50,5 mm |
Höhe (inch) | 1,988 inch |
Breite | 20,5 mm |
Breite (inch) | 0,807 inch |
Nettogewicht | 21,941 g |
Lagertemperatur | -25 °C...55 °C |
Dauergebrauchstemperatur, max. | 130 °C |
RoHS-Konformitätsstatus | Konform ohne Ausnahme |
REACH SVHC | No SVHC above 0.1 wt% |
Farbe | silber |
Tragschiene | TS 35 |
Einbauhinweis | TS 35 |
explosionsgeprüfte Ausführung | Nein |
Montageart | gerastet |
Anschlussart | Federanschluss |
Kabeldurchmesser, max. | 13,5 mm |
Kabeldurchmesser, min. | 4 mm |
Einbauhinweis | TS 35 |
Tragschiene | TS 35 |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52011) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1252520000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1252520000) |
Anwenderdokumentation |
[Beipackzettel_KLBUE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35361)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002020 |
ETIM 7.0 | EC002020 |
ETIM 8.0 | EC002020 |
ETIM 9.0 | EC002020 |
ECLASS 9.0 | 27-14-11-50 |
ECLASS 9.1 | 27-14-11-50 |
ECLASS 10.0 | 27-14-11-50 |
ECLASS 11.0 | 27-14-11-50 |
ECLASS 12.0 | 27-14-11-50 |
ECLASS 13.0 | 27-25-01-20 |
ECLASS 14.0 | 27-25-01-20 |
ROHS | Konform |
