KLIPPON K1 RAL7001

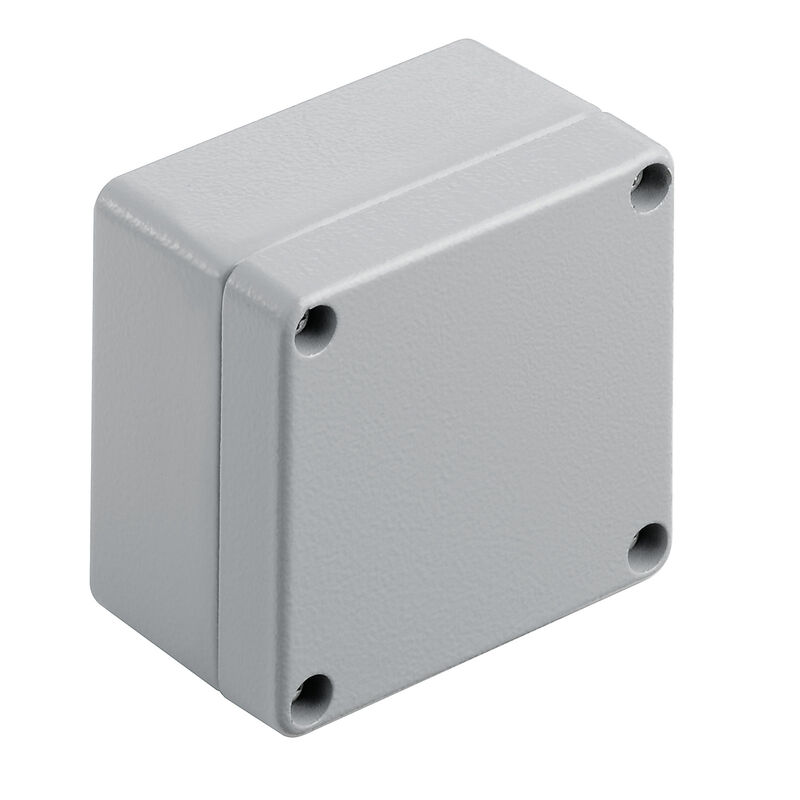

KLIPPON K1 RAL7001
Abbildung ähnlich
KLIPPON K1 RAL7001
Maßzeichnung

KLIPPON K1 RAL7001

Klippon K (Aluminium-Leergehäuse), Leergehäuse, Aluminiumgehäuse, Höhe: 70 mm, Breite: 70 mm, Tiefe: 45 mm, Werkstoff: Aluminium AlSi12, Pulverbeschichtet, strukturiert, silbergrau

Art.-Nr. 9529120000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Cable glands, left dławiki z prawej strony dławiki u góry / u dołu Numeri certificati custodia Datos generales Bestückung horizontal Bestückung vertikal Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E197061

Allgemeine Bestelldaten

Utförande
Klippon K (Aluminium-Leergehäuse), Leergehäuse, Aluminiumgehäuse, Höhe: 70 mm, Breite: 70 mm, Tiefe: 45 mm, Werkstoff: Aluminium AlSi12, Pulverbeschichtet, strukturiert, silbergrau
Заказ №
9529120000
Art
KLIPPON K1 RAL7001
GTIN (EAN)
4008190918026
VPE
10 Stück

Abmessungen und Gewichte

Tiefe
45 mm
Tiefe (inch)
1,772 inch
Höhe
70 mm
Höhe (inch)
2,756 inch
Breite
70 mm
Breite (inch)
2,756 inch
Befestigungsmaß Höhe
42 mm
Befestigungsmaß Breite
58 mm
Nettogewicht
251,5 g

Temperaturen

Betriebstemperatur
-40 °C...80 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Cable glands, left

M12
1
M16
1

dławiki z prawej strony

M12
1
M16
1

dławiki u góry / u dołu

M12
2
M16
2
M20
1

Numeri certificati custodia

Konformitätserklärung Nr. (DoC LVD)
DE PS2410 160412 001ISS03
Zertifikat-Nr. (cULus)
E197061
Zertifikat-Nr. (DNV)
TAE00002SM
Zulassungsumgebung
cULus
RMRS
DNV

Datos generales

Anzahl Deckelschrauben
4
Betriebstemperatur, max.
80 °C
Betriebstemperatur, min.
-40 °C
Deckel
Oui
Deckelbefestigung
M4 torx stainless steel screws with slot
Dichtungsmaterial
Chloroprène
Drehmoment Deckelschrauben
2,5 Nm
Einbaubefestigung
Trous taraudés M4
Einsatzgebiete
Industrie des processus
Transports
Construction navale
Industrie du conditionnement
Installations portuaires
Construction de machines
Flanschplatte
Non
Gehäusebefestigung
Trous 4 mm
Hinweis: Schutzart
IP68 (t=72h, h=1m)
Materialstärke Deckel
3 mm
Materialstärke Gehäuse
3,5 mm
max. Zuladung
0,49 kg
Normen
EN 45545-2:2013
Oberfläche
Порошковое покрытие
структурированный
Schlagfestigkeit
10 J standardversion
Schutzart
IP66
IP67
IP68
Schutzart (UL)
Type 4
Type 4X
Werkstoff
Aluminium AlSi12
Zugangsöffnung Breite
63 mm
Zugangsöffnung Höhe
63 mm

Bestückung horizontal

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x5
WDU 4 / ZDU 4
1x1*

Bestückung vertikal

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x1*
WDU 4 / ZDU 4
1x1*

Klassifikationen

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
