Eigenschaften

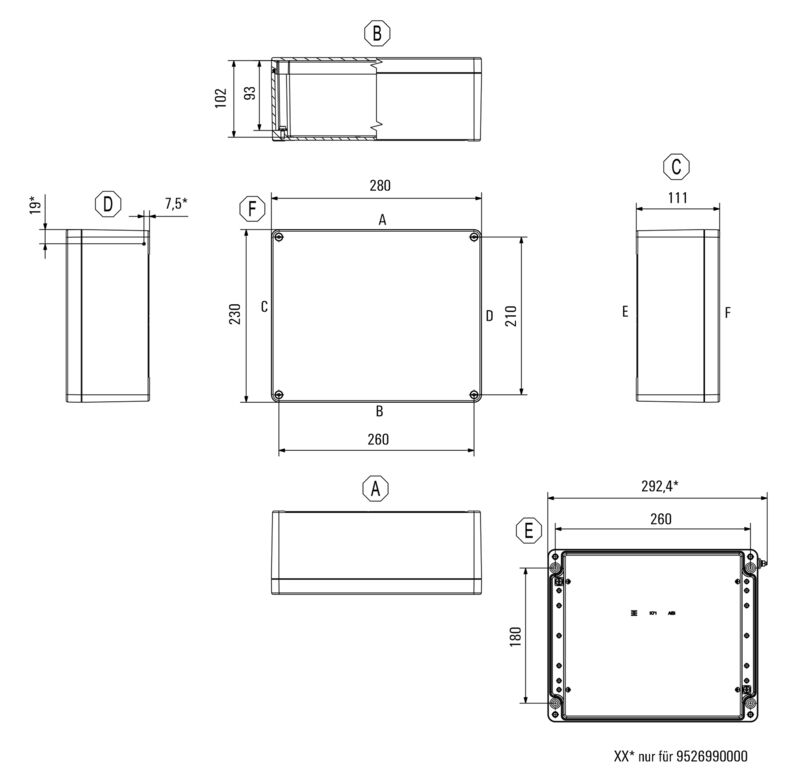

| Ausfuehrung | Klippon K (Aluminium-Leergehäuse), Leergehäuse, Aluminiumgehäuse, Höhe: 230 mm, Breite: 280 mm, Tiefe: 111 mm, Werkstoff: Aluminium AlSi12, Pulverbeschichtet, silbergrau |
| Best.-Nr. | 1329770000 |
| Art | KLIPPON K71 EX RAL7001 |
| GTIN (EAN) | 4050118133882 |
| VPE | 1 Stück |
| Tiefe | 111 mm |
| Tiefe (inch) | 4,37 inch |
| Höhe | 230 mm |
| Höhe (inch) | 9,055 inch |
| Breite | 280 mm |
| Breite (inch) | 11,024 inch |
| Befestigungsmaß Höhe | 180 mm |
| Befestigungsmaß Breite | 260 mm |
| Nettogewicht | 3.292 g |
| Betriebstemperatur | -60 °C...135 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 28 |
| M16 | 18 |
| M20 | 10 |
| M25 | 8 |
| M32 | 3 |
| M40 | 2 |
| M50 | 2 |
| M12 | 28 |
| M16 | 18 |
| M20 | 10 |
| M25 | 8 |
| M32 | 3 |
| M40 | 2 |
| M50 | 2 |
| M12 | 42 |
| M16 | 30 |
| M20 | 21 |
| M25 | 12 |
| M32 | 10 |
| M40 | 4 |
| M50 | 3 |
| Konformitätsbescheinigung Nr. (AoC) | DE PS2410 160308 001ISS03 |
| Konformitätserklärung Nr. (DoC LVD) | DE PS2410 160412 001ISS03 |
| Zertifikat-Nr. (ATEX) | IBEXU12ATEX1144U |
| Zertifikat-Nr. (IECEX) | IECEXIBE13.0001U |
| Zertifikat-Nr. Klemmenkasten (ATEX) | IBExU12ATEX1145 X |
| Zertifikat-Nr. Klemmenkasten (IECEx) | IECEx IBE 13.0002X |
| Zertifikat-Nr. Klemmkasten (INMETRO) | LMP 23.0527X |
| Zertifikat-Nr. Leergehäuse (ATEX) | IBExU12ATEX1144 U |
| Zertifikat-Nr. Leergehäuse (IECEx) | IECEx IBE 13.0001U |
| Zertifikat-Nr. Leergehäuse (INMETRO) | LMP 23.0526U |
| Zulassungsumgebung |
DNV
GL RMRS ATEX IECEX UL AEx Class Div. CCC INMETRO |
| Anzahl Deckelschrauben | 4 |
| Betriebstemperatur, max. | 135 °C |
| Betriebstemperatur, min. | -60 °C |
| Deckel | Ja |
| Deckelbefestigung | M6 Torxedelstahlschrauben mit Schlitz |
| Dichtungsmaterial | Silikon |
| Drehmoment Deckelschrauben | 2,5 Nm |
| Einbaubefestigung | Gewindelöcher M5 |
| Einsatzgebiete |
Explosionsgefährdete Bereiche
Prozessindustrie Transportwesen Verpackungsindustrie Schiffbau Maschinenbau Hafenanlagen |
| Flanschplatte | Nein |
| Gehäusebefestigung | Löcher 6 mm |
| Materialstärke Deckel | 3 mm |
| Materialstärke Gehäuse | 4,5 mm |
| Normen |
IEC 60079-0
IEC 60079-7 IEC 60079-31 EN 45545-2:2013 |
| Oberfläche | Pulverbeschichtet |
| Schlagfestigkeit | 7 J ATEX-Version |
| Schutzart |
IP66
IP67 |
| Werkstoff | Aluminium AlSi12 |
| Zugangsöffnung Breite | 271 mm |
| Zugangsöffnung Höhe | 221 mm |
| WDU 10 / ZDU 10 | 2x21 |
| WDU 16 / ZDU 16 | 2x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x43 |
| WDU 35 / ZDU 35 | 2x13 |
| WDU 4 / ZDU 4 | 2x36 |
| WDU 6 / ZDU 6 | 2x26 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Zulassung / Zertifikat / Konformitätsdokument |
[CCC 2020322303000040 Klippon K Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177320)
[UKCA TÜV 22 UKEX 7094 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263772) [INMETRO CERTIFICADO LMP 23.0526U - INVÓLUCROS VAZIOS Empty Enclosure KLIPPON K](https://mdcop.weidmueller.com/mediadelivery/asset/900_302046) [EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [EU Declaration of Conformity - Klippon K Terminal Box - DoC DE PS270X 160308 002ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_250959) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) [UKCA TÜV 22 UKEX 7095 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263773) [Attestation of Conformity - Klippon K Empty Enclosures - AoC DE PS2410 160308 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40360) [UKCA Attestation of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319943) [IBEXU12ATEX1145X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157739) [IECEXIBE13.0001U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157740) [IECEXIBE13.0002X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157741) [TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742) [IBEXU12ATEX1144U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157744) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54135) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1329770000) |
| Produktänderungsmitteilung |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Ausschreibungstext |
[Klippon K71 Ex RAL7001_1329770000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56487)
[Klippon K71 Ex RAL7001_1329770000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56598) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Zulassungen |      |
| ROHS | Konform |
