Eigenschaften
| Ausfuehrung | Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR |
| Best.-Nr. | 8449150000 |

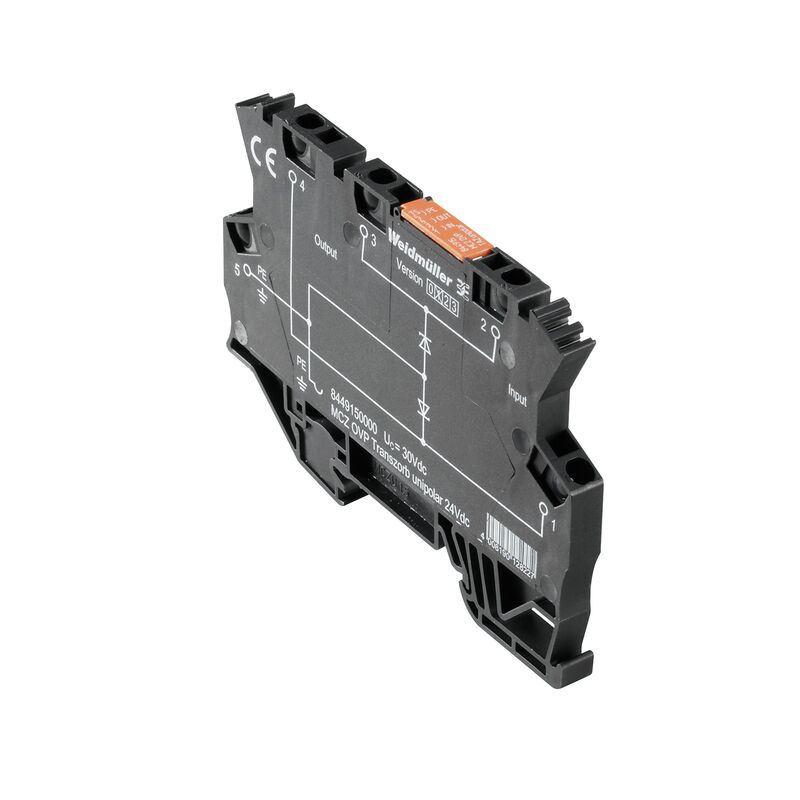

| Art | MCZ OVP TAZ DIODE 24VDC |
| GTIN (EAN) | 4008190128227 |
| VPE | 10 Stück |
| Tiefe | 63,5 mm |
| Tiefe (inch) | 2,5 inch |
| Höhe | 91 mm |
| Höhe (inch) | 3,583 inch |
| Breite | 6 mm |
| Breite (inch) | 0,236 inch |
| Nettogewicht | 24,8 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...60 |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c9db83e7-2b25-44e1-8d26-da64d426373f |
| Ausführung | Überspannungsschutz, MSR |
| Bauform | Klemme |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Höhe mit TS 35 | 63,5 mm |
| Schutzart | IP20 |
| Segment | Messen - Steuern - Regeln |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom, max. (8/20 µs) | 112 A |
| Absicherung | 10 A |
| Ansprechzeit / Rückfallzeit | ≤ 100 ps |
| Betriebsspannung | 26 A |
| Betriebsstrom, Imax | 13 A |
| Durchgangswiderstand | 0,20 Ω |
| Höchste Dauerspannung, Uc (AC) | 30 V |
| Kapazität | 1 nF |
| Nennspannung (DC) | 24 V |
| Nennspannung (DC) max | 30 V |
| Nennstrom IN | 13 A |
| Schutzpegel ausgangsseitig Ader-Ader 1 kV/µs, typisch | 55 V |
| Schutzpegel ausgangsseitig Ader-Ader 8/20 µs, typisch | 65 V |
| Schutzpegel ausgangsseitig Ader-PE 1 kV/µs, typisch | 55 V |
| Schutzpegel ausgangsseitig Ader-PE 8/20 µs, typisch | 65 V |
| Spannungsart | DC |
| Abisolierlänge | 8 mm |
| Querschnitt | 1,5 mm² |
| Leiteranschlusstechnik | Federanschluss |
| Anschlussart | Zugfederanschluss |
| Abisolierlänge Bemessungsanschluss | 8 mm |
| Klemmbereich, Bemessungsanschluss | 1,5 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 1,5 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 1,5 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Spannungsart | DC |
| Schutzart | IP20 |
| Farbe | schwarz |
| Zulassung / Zertifikat / Konformitätsdokument | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86280) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55051) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8449150000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8449150000) |
| Anwenderdokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35435) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Zulassungen |  |
| ROHS | Konform |
