Eigenschaften

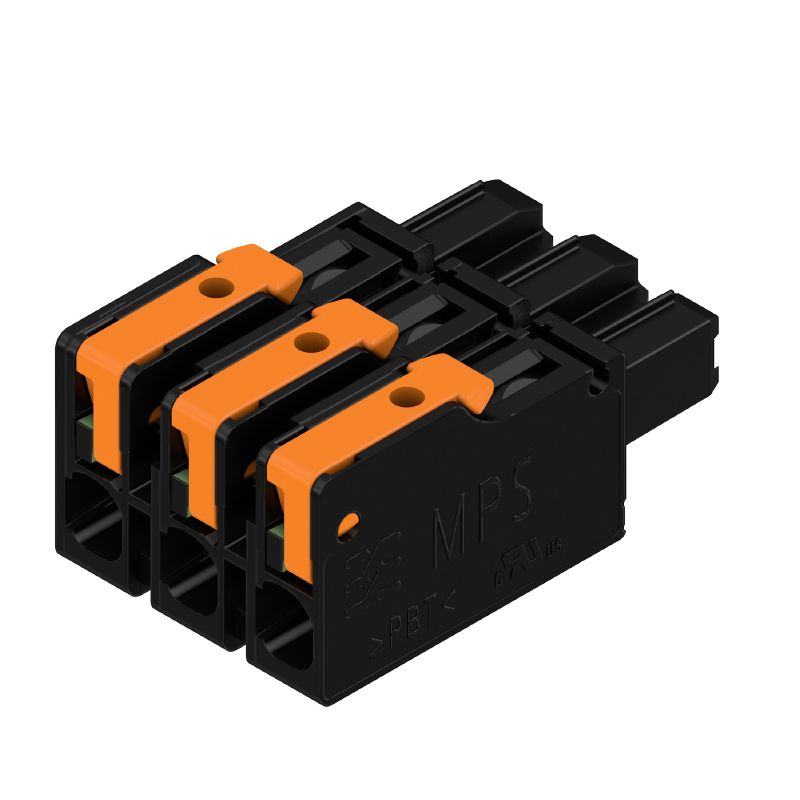

| Ausfuehrung | Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 7.50 mm, Polzahl: 3, Box |
| Best.-Nr. | 8000078329 |
| Art | MPS 7S/03 S TN B B |
| GTIN (EAN) | 4064675622321 |
| VPE | 84 Stück |
| Produkt-Kennzahlen |
IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: 600 V / 18.5 A / AWG 20 - AWG 12 |
| Verpackung | Box |
| Tiefe | 34,95 mm |
| Tiefe (inch) | 1,376 inch |
| Höhe | 15,5 mm |
| Höhe (inch) | 0,61 inch |
| Breite | 20,8 mm |
| Breite (inch) | 0,819 inch |
| Nettogewicht | 8,149 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilie | OMNIMATE 4.0 |
| Anschlussart | Feldanschluss |
| Leiteranschlusstechnik | SNAP IN |
| Raster in mm (P) | 7,5 mm |
| Raster in Zoll (P) | 0,295 " |
| Leiterabgangsrichtung | 180° |
| Polzahl | 3 |
| L1 in mm | 15 mm |
| L1 in Zoll | 0,591 " |
| Anzahl Reihen | 1 |
| Polreihenzahl | 1 |
| Berührungsschutz nach DIN VDE 57 106 | fingersicher |
| Berührungsschutz nach DIN VDE 0470 | IP 20 |
| Schutzart | IP20 |
| Abisolierlänge | 9 mm |
| Abisolierlänge Toleranz |
|
| Steckzyklen | 25 |
| Steckkraft/Pol, max. | 9 N |
| Ziehkraft/Pol, max. | 8 N |
| Isolierstoff | PBT GF |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | ≥ 600 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | verzinnt |
| Lagertemperatur, min. | -25 °C |
| Lagertemperatur, max. | 55 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 125 °C |
| Klemmbereich, min. | 0,34 mm² |
| Klemmbereich, max. | 4 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| eindrähtig, min. H05(07) V-U | 0,5 mm² |
| eindrähtig, max. H05(07) V-U | 2,5 mm² |
| feindrähtig, min. H05(07) V-K | 0,5 mm² |
| feindrähtig, max. H05(07) V-K | 4 mm² |
| mit AEH mit Kragen DIN 46 228/4, min. | 0,34 mm² |
| mit AEH mit Kragen DIN 46 228/4, max. | 2,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, min. | 0,34 mm² |
| mit Aderendhülse nach DIN 46 228/1, max. | 2,5 mm² |
| Außendurchmesser der Isolation, max. | 4 mm |
| Klemmbare Leiter |
|
| Hinweistext | Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 34,6 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 29,1 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 30,7 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 25,9 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 630 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 6 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 8 kV |
| Institut (cURus) | CURUS |
| Zertifikat-Nr. (cURus) | E60693 |
| Nennspannung (Use group B / UL 1059) | 600 V |
| Nennspannung (Use group C / UL 1059] | 600 V |
| Nennspannung (Use group D / UL 1059) | 600 V |
| Nennspannung (Use group F / UL 1059) | 1.000 V |
| Nennstrom (Use group B / UL 1059) | 18,5 A |
| Nennstrom (Use group C / UL 1059) | 18,5 A |
| Nennstrom (Use group D / UL 1059) | 10 A |
| Nennstrom (Use group F / UL 1059) | 18,5 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Hinweise |
|
| Zulassung / Zertifikat / Konformitätsdokument |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255655) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078329) |
| Anwenderdokumentation | [Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
Gegenstücke
-
Art.-Nr.:8000078322VPE:25 Stück
Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 3, 270°, Tube
-
Art.-Nr.:8000078315VPE:25 Stück
Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 3, 180°, Tube
-
Art.-Nr.:8000078308VPE:25 Stück
Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 3, 90°, Tube
