Eigenschaften
| Ausführung | Stromversorgung, Schaltnetzgerät, 24 V |
| Best.-Nr. | 2466880000 |

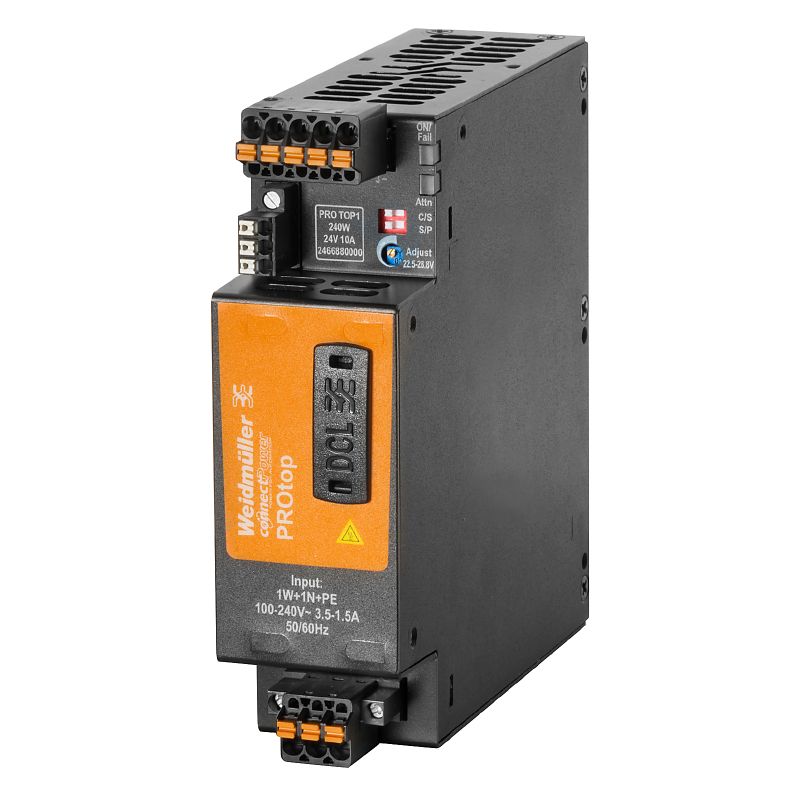

| Typ | PRO TOP1 240W 24V 10A |
| GTIN (EAN) | 4050118481464 |
| VPE | 1 Stück |
| Tiefe | 125 mm |
| Tiefe (inch) | 4,921 inch |
| Höhe | 130 mm |
| Höhe (inch) | 5,118 inch |
| Breite | 39 mm |
| Breite (inch) | 1,535 inch |
| Nettogewicht | 1.050 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -25 °C...70 °C |
| Feuchtigkeit bei Betriebstemperatur | 5...95 % keine Betauung |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| Anschlusstechnik | PUSH IN mit Betätigungselement |
| Eingangssicherung (intern) | Ja |
| Eingangsspannungsbereich AC | 85…277 V AC |
| Eingangsspannungsbereich DC | 80 ... 410 V DC |
| Einschaltstrom | max. 5 A |
| Empfohlene Vorsicherung | 5 A, DI / 6 A, Char. B / 6 A, Char C |
| Frequenzbereich AC | 45…65 Hz |
| Nenneingangsspannung | 110...240 V AC / 120...340 V DC |
| Nennleistungsaufnahme | 260,9 VA |
| Stromaufnahme im Verhältnis zur Eingangsspannung |
|
| Überspannungsschutz Eingang | Varistor |
| Anschlusstechnik | PUSH IN mit Betätigungselement |
| Anstiegszeit | ≤ 100 ms |
| Ausgangsleistung | 240 W |
| Ausgangsspannung, Bemerkung | anpassbar mit Potentiometer oder Kommunikationsmodul |
| Ausgangsspannung, max. | 28,8 V |
| Ausgangsspannung, min. | 22,5 V |
| DCL - Spitzenlastreserve |
|
| Nennausgangsspannung | 24 V DC ± 1 % |
| Nennausgangsstrom @ UNenn | 10 A @ 60 °C |
| Netzausfall-Überbrückungszeit | > 20 ms @ 115V AC/ 230 VAC |
| Parallelschaltbarkeit | ja, max 10 |
| Restwelligkeit, Schaltspitzen | <50 mVss @ UNenn, Full Load |
| Schutz gegen Rückspannung | Ja |
| Conformal Coating | Nein |
| Derating | > 60 °C (2,5 % / 1 °C) |
| Erdableitstrom, max. | 3,5 mA |
| Gehäuseausführung | Metall, korrosionsbeständig |
| Kurzschlussschutz |
Ja
intern |
| Leistungsfaktor (ca.) | > 0,9 |
| MTBF |
|
| Netzausfallüberbrückung @ INenn | > 20 ms @ 230 V AC / > 20 ms @ 115 V AC |
| Schutzart | IP20 |
| Start up | ≥ -40 °C |
| Verlustleistung Leerlauf | 5 W |
| Verlustleistung Nennlast | 20,8 W |
| Wirkungsgrad | 92 % |
| Überspannungskategorie |
III
II |
| Festigkeit gegen Schock IEC 60068-2-27 | 30g in allen Richtungen |
| Festigkeit gegen Vibration IEC 60068-2-6 |
2,3 g (auf DIN Schiene)
4 g (bei Direktmontage) |
| Störabstrahlung nach EN55032 | Klasse B |
| Störfestigkeitsprüfung nach |
EN 55032:2015
EN 55024:2010/A1:2015 EN 55035:2017 EN 61000-3-2:2014 EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011 |
| Isolationsspannung Ausgang / Erde | 0,5 kV |
| Isolationsspannung Eingang / Ausgang | 3,5 kV |
| Isolationsspannung Eingang / Erde | 3,2 kV |
| Schutzklasse | I, mit PE-Anschluss |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie |
III
II |
| Ausrüstung mit elektronischen Betriebsmitteln | nach EN50178 / VDE0160 |
| Elektrische Ausrüstung von Maschinen | nach EN60204 |
| Schutz gegen gefährliche Körperströme | nach VDE0106-101 |
| Schutzkleinspannung |
SELV nach IEC 60950-1
PELV gemäß EN60204-1 |
| Sichere Trennung / Schutz gegen elektrischen Schlag | VDE0100-410 / nach DIN57100-410 |
| Sicherheitstransformatoren für Schaltnetzgeräte | Gemäß EN 61558-2-16 |
| Anschlusstechnik | PUSH IN mit Betätigungselement |
| Anzahl Klemmen | 3 für L/N/PE |
| Leiteranschlussquerschnitt, AWG/kcmil , max. | 12 AWG |
| Leiteranschlussquerschnitt, AWG/kcmil , min. | 20 AWG |
| Leiteranschlussquerschnitt, flexibel , max. | 2,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min. | 0,5 mm² |
| Leiteranschlussquerschnitt, starr , max. | 1,5 mm² |
| Leiteranschlussquerschnitt, starr , min. | 0,5 mm² |
| Schraubendreherklinge | 0,6 x 3,5 |
| Anschlusstechnik | PUSH IN mit Betätigungselement |
| Anzahl Klemmen | 5 (+ + / - - -) |
| Leiteranschlussquerschnitt, AWG/kcmil , max. | 12 AWG |
| Leiteranschlussquerschnitt, AWG/kcmil , min. | 26 AWG |
| Leiteranschlussquerschnitt, flexibel , max. | 2,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min. | 0,2 mm² |
| Leiteranschlussquerschnitt, starr , max. | 2,5 mm² |
| Leiteranschlussquerschnitt, starr , min. | 0,2 mm² |
| Schraubendreherklinge | 0,6 x 3,5 |
| Anschlusstechnik | PUSH IN |
| Leiteranschlussquerschnitt, AWG/kcmil , max. | 16 |
| Leiteranschlussquerschnitt, AWG/kcmil , min. | 26 mm² |
| Leiteranschlussquerschnitt, flexibel , max. | 1,5 mm² |
| Leiteranschlussquerschnitt, flexibel , min. | 0,14 mm² |
| Leiteranschlussquerschnitt, starr , max. | 1,5 mm² |
| Leiteranschlussquerschnitt, starr , min. | 0,14 mm² |
| LED Grün/ Rot |
Grün: Betrieb (störungsfrei)
Grün blinkend: Vorwarnung I>90% Grün/Rot blinkend: Ausgang abgeschaltet (Switch Off Mode) Rot blinkend: Überlast / Fehler |
| Potenzialfrei Kontakt | Ja |
| Status Relais (max.Belastung) | Ausgangsspannung OK (30 V DC / 1 A) |
| Institut (cULus) | CULUS |
| Institut (cULusEX) | CULUSEX |
| Zertifikat-Nr. (cULus) | E258476 |
| Zertifikat-Nr. (cULusEX) | E470829 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375)
[ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305412) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305413) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 508_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305962) [UL 121201_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305963) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68857) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_310852) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39698) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2466880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2466880000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2466880000&norm=0) |
| Anwenderdokumentation |
[Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_80246)
[IO-Link Register Description PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_102811) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-90-02 |
| Zulassungen |          |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E258476 |
| Zertifikat-Nr. (cULusEX) | E470829 |
