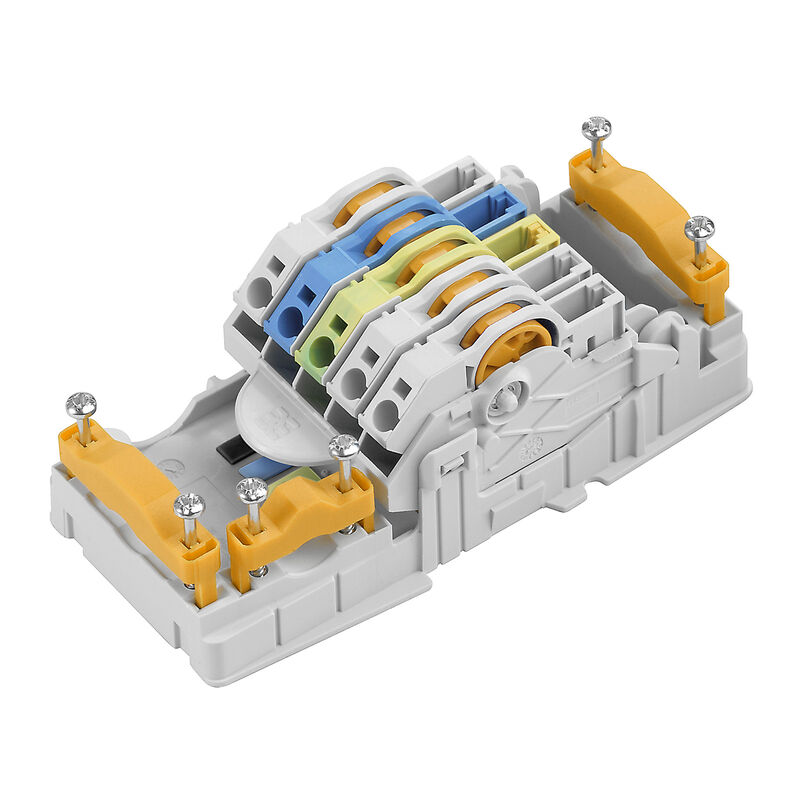

PT6 230/BUS

FieldPower® Kontakteinheit, AC, IP20, Schneidklemmanschluss IDC, PUSH IN, Polzahl : 5

Art.-Nr. 1269960000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	FieldPower® Kontakteinheit, AC, IP20, Schneidklemmanschluss IDC, PUSH IN, Polzahl : 5
Best.-Nr.	1269960000
Art	PT6 230/BUS
GTIN (EAN)	4050118058239
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	54 mm
Tiefe (inch)	2,126 inch
Höhe	139,5 mm
Höhe (inch)	5,492 inch
Breite	61,5 mm
Breite (inch)	2,421 inch
Nettogewicht	196 g

Temperaturen

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-40 °C...55 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

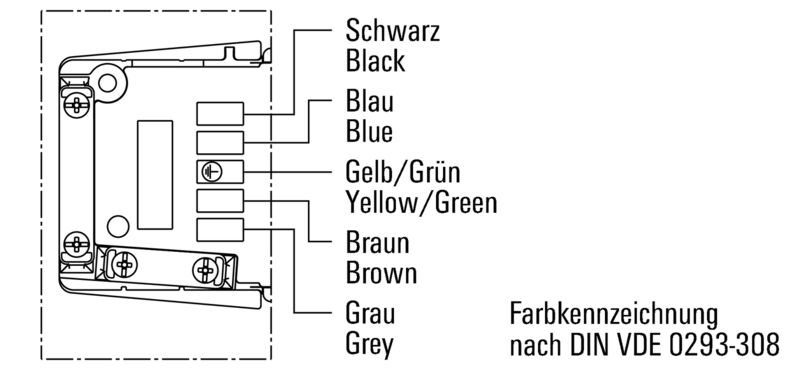

Klemmbarkeit

Anschlussdaten - Kontakteinheit Abzweig / Einspeisung

Leiteranschlusstechnik:

PUSH IN
Klingenmaß von Betätigungswerkzeug:

0,6 x 3,5 mm
Polzahl:

5
Leiteranschlussquerschnitt, eindrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.:

0,5 mm²
Leiteranschlussquerschnitt, mehrdrätig, max.:

6 mm²
Leiteranschlussquerschnitt, mehrdrätig, min.:

0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.:

10 mm²
Leiteranschlussquerschnitt, feindrähtig, min.:

0,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.:

0,5 mm²
Leiteranschlussquerschnitt mit Aderendhülse:
- Art der Aderendhülse:

  12 mm mit Kunststoffkragen
- Standard:

  DIN 46228/1
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  12 mm mit Kunststoffkragen
- Standard:

  DIN 46228/4
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  8 mm mit Kunststoffkragen
- Standard:

  DIN 46228/1
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  8 mm mit Kunststoffkragen
- Standard:

  DIN 46228/4
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  Zwillings-Aderendhülse
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²

Anschlussdaten - Kontakteinheit Energiebus

Leiteranschlusstechnik:

Schneidklemmanschluss IDC
Klingenmaß von Betätigungswerkzeug:

0,6 x 3,5 mm
Polzahl:

5
Leiteranschlussquerschnitt, eindrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.:

1,5 mm²
Leiteranschlussquerschnitt, mehrdrätig, max.:

6 mm²
Leiteranschlussquerschnitt, mehrdrätig, min.:

2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.:

2,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.:

2,5 mm²

Allgemeine Angaben

Isolierstoff	Polyamid
Silikone	Nein
Farbe	grau
Schutzart	IP20
Brennbarkeitsklasse nach UL 94	V-0
Kodierbar	Ja
Spannungsart	AC
Polzahl	5
Anzahl Anschlüsse / Pol	1
Leiteranschlusstechnik	Schneidklemmanschluss IDC PUSH IN
Anschlussart 2	FieldPower® Stecker PTS 4, PTDS4

Nenndaten nach IEC

Nenndaten nach IEC für Kontakteinheit

Spannungsart:

AC
Anzahl der Phasen:

3
Standard:

IEC 60947-7-1, IEC 60947-7-2
Nennspannung:

800 V
Bemessungsstoßspannung:

8 kV
Nennstrom (3 belastete Adern):

41 A
Nennstrom (4 belastete Adern):

25 A

Nenndaten nach UL

Nenndaten nach UL für Kontakteinheit

Standard:

UL 1059
Anmerkung:

zur Verwendung mit UL-gelisteten TC-ER-Kabeln
Leiteranschlussquerschnitt, AWG, max.:

AWG 10
Leiteranschlussquerschnitt, AWG, min.:

AWG 14
Nennspannung:

600 V
Bemessungsstrom:

30 A

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[UL Certificate FieldPower® terminals and plug-in connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_252845) [Manufacturer's Declaration FieldPower® BOX, BOX FUSE and Terminal variants](https://mdcop.weidmueller.com/mediadelivery/asset/900_42270)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79463)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1269960000)
Anwenderdokumentation	[Manual FieldPower® Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_252971)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002498
ETIM 7.0	EC002498
ETIM 8.0	EC002498
ETIM 9.0	EC002498
ECLASS 9.0	27-14-25-90
ECLASS 9.1	27-14-25-90
ECLASS 10.0	27-14-25-90
ECLASS 11.0	27-14-25-90
ECLASS 12.0	27-14-25-90
ECLASS 13.0	27-14-25-90
ECLASS 14.0	27-14-25-90

Zulassungen

Zulassungen	![CURUS](/picture/CURUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
