Eigenschaften

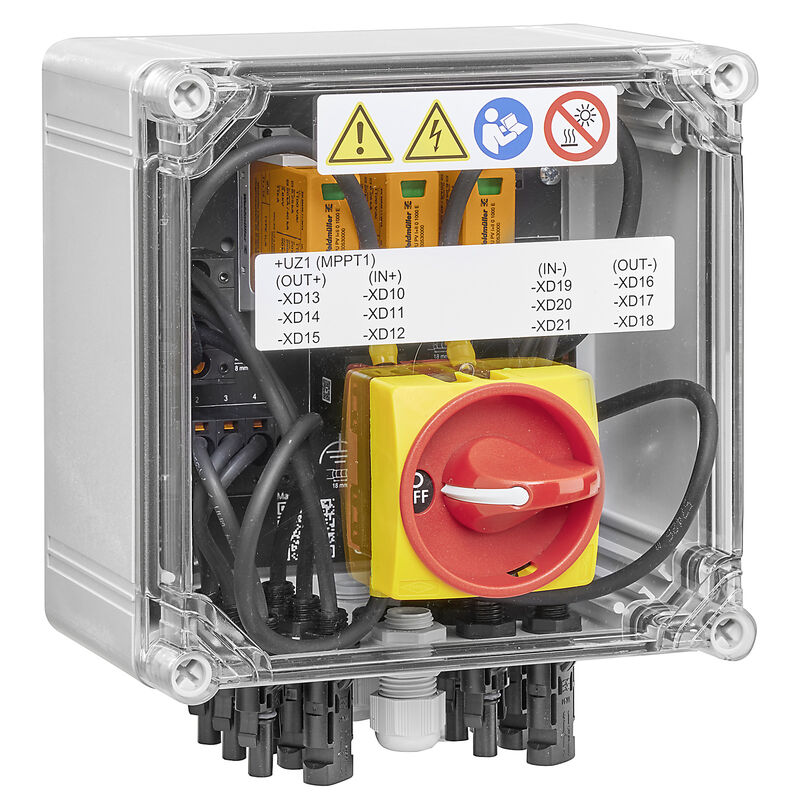

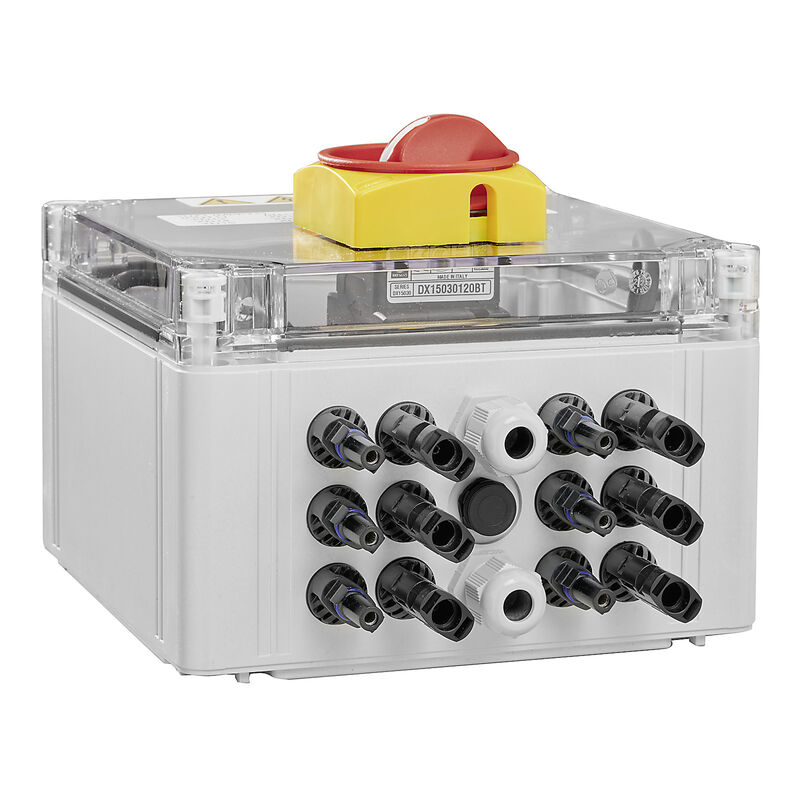

| Ausfuehrung | Photovoltaik, Generatoranschlusskasten, 1100 V, 1 MPP, 3 Eingänge/3 Ausgänge pro MPP, Überspannungsschutz I / II, Lasttrennschalter, WM4C |
| Best.-Nr. | 2890470000 |
| Art | PVN DC 3I 3O 1MPP SW SPD1R WM4 11 |
| GTIN (EAN) | 4064675878315 |
| VPE | 1 Stück |
| Tiefe | 172 mm |
| Tiefe (inch) | 6,772 inch |
| Höhe | 234 mm |
| Höhe (inch) | 9,213 inch |
| Breite | 200 mm |
| Breite (inch) | 7,874 inch |
| Nettogewicht | 2.114 g |
| Umgebungstemperatur | -40 °C...+50 °C |
| Feuchtigkeit | 5...95 % keine Betauung |
| RoHS-Konformitätsstatus | Konform |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Zeitraum | 5 Jahre |
| Bemessungskurzzeitstromfestigkeit |
|
| Bemessungsspannung DC | 1.100 V |
| Strom pro Maximum Power Point, max. | 50 A |
| Anschlussart String | Stecker WM4C |
| Gehäusebefestigung | über Montagefüße |
| Isolierstoff |
Glasfaserverstärktes Polyester, Polycarbonat
Polycarbonat |
| Montageart | Wandmontage |
| Schlagfestigkeit |
IK08 nach IEC 62208
IK10 nach IEC 62262 |
| Schutzklasse | II |
| Einbauort | Geschützter Außenbereich (Zu Land und zur See) |
| Schutzart | IP65 |
| Anschluss Funktionserde |
|
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der Maximum Power Points (MPP) | 1 |
| Anzahl der Strangeingänge pro MPP | ≤ 3 |
| DC-Eingang + & - |
|
| Max. Anzahl der DC-Eingänge | pro Maximum Power Point 3 parallel geschaltete Eingänge |
| Sicherungen | Nein |
| Sicherungsart | weder Sicherungseinsatz noch -halter |
| Überspannungsschutz Hilfskontakt |
|
| Anzahl der Eingänge | 3 |
| DC-Ausgang + & - |
|
| Max. Anzahl der DC-Ausgänge | pro Maximum Power Point 3 parallel geschaltete Ausgänge |
| Ableitstrom In (8/20 µs) | 20 kA |
| Ableitstrom, max. (8/20 µs) | 40 kA |
| Anforderungsklasse | Typ I/II |
| Blitzprüfstrom Iimp (10/350 µs) | 6.25 kA |
| Gesamtableitstrom Itotal (10/350µs) | 12,5 kA |
| Gesamtableitstrom Itotal (8/20µs) | 50 kA |
| Kurzschlussfestigkeit ISCPV | 11.000 A |
| Max. kontinuierliche Betriebsspannung DC UCPV-Modus +/- , -/PE , +/PE | 1.100 V |
| Schutzpegel Up (+/- , -/PE , +/PE) | ≤ 3,8 kV |
| Schutzpegel Up (+/-) | ≤ 3,8 kV |
| Schutzpegel Up (+/PE) | ≤ 3,8 kV |
| Schutzpegel Up (-/PE) | ≤ 3,8 kV |
| Spannung der PV Anlage, max. UCPV | 1.100 V |
| Standby-Leistungsaufnahme PC | < 0,2 W |
| Anzahl Betätigungszyklen | 10000 |
| Anzahl der Ausschaltzyklen bei Nennstrom | 300 |
| Bemessungs-Kurzschlusseinschaltvermögen | 1,4 A |
| Bemessungsstoßspannung | 8 kV |
| Lasttrennschalter-Ausführung | Schalter in Deckel |
| Motorantrieb vorhanden | Nein |
| Schaltleistung Lasttrennschalter |
DC-PV1
IEC 60947-3 |
| Zulassung / Zertifikat / Konformitätsdokument | [Declaration of Conformity 3In/Out 1MPP New](https://mdcop.weidmueller.com/mediadelivery/asset/900_298744) |
| Engineering-Daten |

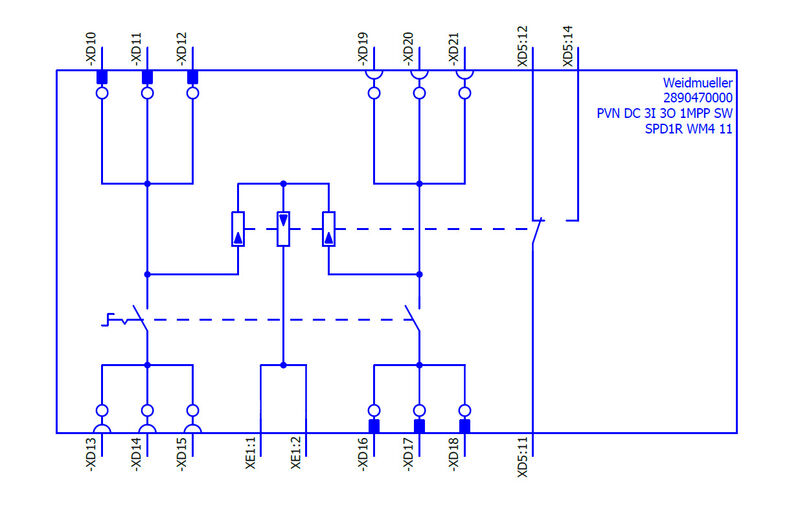

[CAD data -- PV Next Schematic Diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_107149)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_299928) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2890470000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2890470000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2890470000&norm=0) |
| Technische Dokumentation | [2932700000_00_03-2023_DRILL-TEMP_PV-Next_20-20](https://mdcop.weidmueller.com/mediadelivery/asset/900_295795) |
| Anwenderdokumentation |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688) [Manual PV Next Mini](https://mdcop.weidmueller.com/mediadelivery/asset/900_318996) |
| Whitepaper |
[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825)
[Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Ausschreibungstext lang |
Generatoranschlusskasten für Wechselrichter mit 1 MPP-Tracker, geeignet zum Schutz der DC-Seite einer Photovoltaikanlage gemäß EN 51543-32. MPP1: Max. Stringspannung Uoc: 1100V Zulassung gemäß Niederspannungs-Schaltgerätekombinationen IEC 61439-1:2011 und EN 61439-2:2011 |
| Zulassungen |  |
| ROHS | Konform |
