Eigenschaften
Ausfuehrung | Querverbinder (Klemmen), geschraubt, gelb, 24 A, Polzahl: 20, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 4 mm |
Best.-Nr. | 1074200000 |
Art | Q 20 WDL2.5S |
GTIN (EAN) | 4008190910501 |
VPE | 20 Stück |
Tiefe | 9,5 mm |
Tiefe (inch) | 0,374 inch |
Höhe | 119,9 mm |
Höhe (inch) | 4,72 inch |
Breite | 4 mm |
Breite (inch) | 0,157 inch |
Nettogewicht | 15,55 g |
Lagertemperatur | -25 °C...55 °C |
RoHS-Konformitätsstatus | Konform mit Ausnahme |
RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | abe9d042-078a-4094-b143-0a6a4ced35a2 |
Werkstoff | Kupfer verzinnt |
Farbe | gelb |
Ausführung | für Klemmen |
Befestigungsart | geschraubt |
Einbauhinweis |
Durchführung
Direktmontage |
explosionsgeprüfte Ausführung | Nein |
Raster in mm (P) | 6,1 mm |
Einbauhinweis |
Durchführung
Direktmontage |
Polzahl | 20 |
Nennstrom | 24 A |

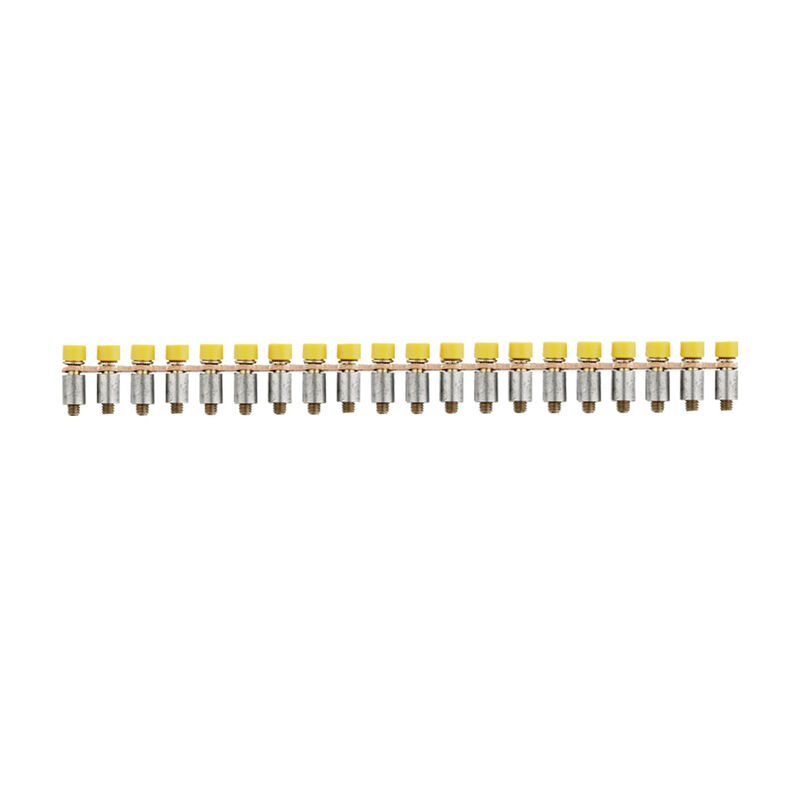

Bildüberschrift-02 | Produktbild |
Bildunterschrift-02 | Abbildung ähnlich |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224720) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1074200000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1074200000) |
Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9.1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ROHS | Konform |
Ist Zubehör von
-
Art.-Nr.:1030300000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35, V-0, Wemid
-
Art.-Nr.:1029800000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 5, Anzahl der Etagen: 3, TS 35, V-0, Wemid
-
Art.-Nr.:1029900000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 5, Anzahl der Etagen: 3, TS 35, V-0, Wemid
-
Art.-Nr.:1030200000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 5, Anzahl der Etagen: 3, TS 35, V-0, Wemid
-
Art.-Nr.:1030700000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 5, Anzahl der Etagen: 3, TS 35, V-0, Wemid
-
Art.-Nr.:1030600000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 5, Anzahl der Etagen: 3, TS 35, V-0, Wemid
-
Art.-Nr.:1031200000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35, V-0, Wemid
-
Art.-Nr.:1031100000VPE:50 Stück
Installations-Etagenklemme, Schraubanschluss, dunkelbeige, 2.5 mm², 24 A, 400 V, Anzahl Anschlüsse: 5, Anzahl der Etagen: 3, TS 35, V-0, Wemid
