Eigenschaften
| Ausfuehrung | Leiterplattensteckverbinder, RJ45 Buchsen, Cat. 5e , SMD-Lötanschluss, 90°, Riegel-Option: oben, Schirm tabs: keine, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Nein, Polzahl: 8, Tape |
| Best.-Nr. | 1455220000 |

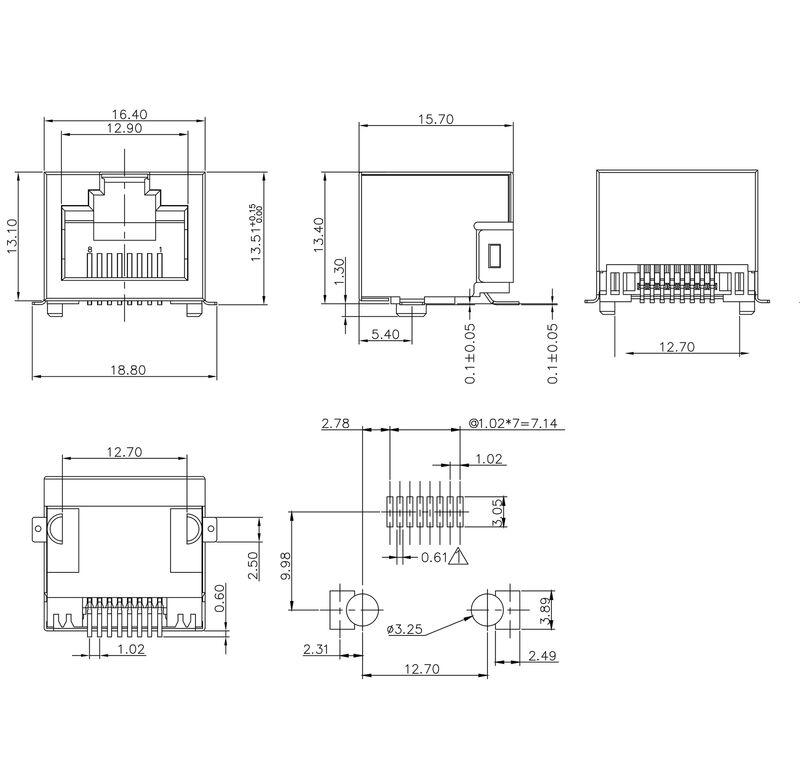

| Art | RJ45C5E S1U 0.9N4N RL |
| GTIN (EAN) | 4050118261516 |
| VPE | 200 Stück |
| Verpackung | Tape |
| Tiefe | 16,6 mm |
| Tiefe (inch) | 0,654 inch |
| Höhe | 15,19 mm |
| Höhe (inch) | 0,598 inch |
| Höhe niedrigstbauend | 13,41 mm |
| Breite | 16,41 mm |
| Breite (inch) | 0,646 inch |
| Nettogewicht | 0,009 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Abgangswinkel | 90° |
| Anschlussart | SMD-Lötanschluss |
| Anzahl Lötstifte pro Pol | 1 |
| Beschaltung | 8-adrig |
| Kategorie | Cat. 5e |
| Koplanarität | 100 µm |
| LED | Nein |
| Leistungs-Kategorie | Cat. 5e |
| Lötstift-Abmessungen | oktogonal |
| Lötstiftlänge (l) | 3,5 mm |
| Lötstiftposition-Toleranz | ± 0,1 mm |
| Lötverfahren |
Reflow-Löten
Handlöten |
| Montage auf der Leiterplatte | SMD-Lötanschluss |
| Polzahl | 8 |
| Produktfamilie | OMINMATE Data – Modulare RJ45-Buchse |
| Raster in mm (P) | 1,27 mm |
| Raster in Zoll (P) | 0,05 " |
| Riegel-Option | oben |
| Schirm tabs | keine |
| Schirmmaterial | Kupferlegierung |
| Schirmoberfläche | vernickelt |
| Schirmung | Ja |
| Schutzart | IP20 |
| Steckzyklen | 750 |
| Isolationswiderstand | ≥ 500 MΩ |
| Nennspannung | 125 V |
| Nennstrom | 1,5 A |
| PoE / PoE+ | gemäß IEEE 802.3at |
| Spannungsfestigkeit Kontakt / Kontakt | 1000 V DC |
| Spannungsfestigkeit Kontakt / Schirm | 1500 V DC |
| Steckverbinder Norm | IEC 60603-7-51 |
| Isolierstoff | PA 9T |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (CTI) | ≥ 500 |
| Isolationswiderstand | ≥ 500 MΩ |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktbasismaterial | Phosphor-Bronze |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | Gold über Nickel |
| Schichtaufbau - Steckkontakt | 30...80 µ" Ni / ≥ 30 µ" Au |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 85 °C |
| Betriebstemperatur, min. | -40 °C |
| Betriebstemperatur, max. | 85 °C |
| Verpackung | Tape |
| VPE Länge | 370 mm |
| VPE Breite | 363 mm |
| VPE Höhe | 116 mm |
| Tape-Spulendurchmesser ∅ (A) | 330 mm |
| Oberflächenwiderstand | Rs = 109 - 1012 Ω |
| Zulassung / Zertifikat / Konformitätsdokument | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99468) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1455220000) |
| Anwenderdokumentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Konform |
