Eigenschaften
| Ausfuehrung | Leiterplattensteckverbinder, RJ45-Buchsen Übertrager, 100 MBit/s, POE , THT-Lötanschluss, 90°, Riegel-Option: unten, Polzahl: 10, Tray (Handbestückung) |
| Best.-Nr. | 2661690000 |
| Art | RJ45MP T1D 3.3E4N TY |
| GTIN (EAN) | 4050118675146 |
| VPE | 120 Stück |
| Verpackung | Tray (Handbestückung) |
| Nettogewicht | 8,1 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Abgangswinkel | 90° |
| Anschlussart | Lötanschluss |
| Leistungs-Kategorie | 100 MBit/s, POE |
| Lötstift-Abmessungen | oktogonal |
| Lötstiftlänge (l) | 3,3 mm |
| Lötstiftposition-Toleranz | ± 0,15 mm |
| Lötverfahren |
Handlöten
Wellenlöten |
| Montage auf der Leiterplatte | THT-Lötanschluss |
| Polzahl | 10 |
| Produktfamilie | OMNIMATE Data – RJ45-Übertragerbuchse |
| Raster in mm (P) | 1,27 mm |
| Raster in Zoll (P) | 0,05 " |
| Riegel-Option | unten |
| Schirmung | 360° Schirmkontaktierung |
| Schutzart | IP20 |
| Steckzyklen | 750 |
| Übertragungsrate | 100 MBit/s, POE |
| Isolationswiderstand | ≥ 500 MΩ |
| Nennspannung | 57 V |
| Spannungsfestigkeit Kontakt / Kontakt | 1000 V DC |
| Spannungsfestigkeit Kontakt / Schirm | 1500 V DC |
| Isolierstoff | PA 66 |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolationswiderstand | ≥ 500 MΩ |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | Ni/Au |
| Betriebstemperatur, min. | -40 °C |
| Betriebstemperatur, max. | 85 °C |
| Verpackung | Tray (Handbestückung) |
| VPE Länge | 322 mm |
| VPE Breite | 191 mm |
| VPE Höhe | 70 mm |

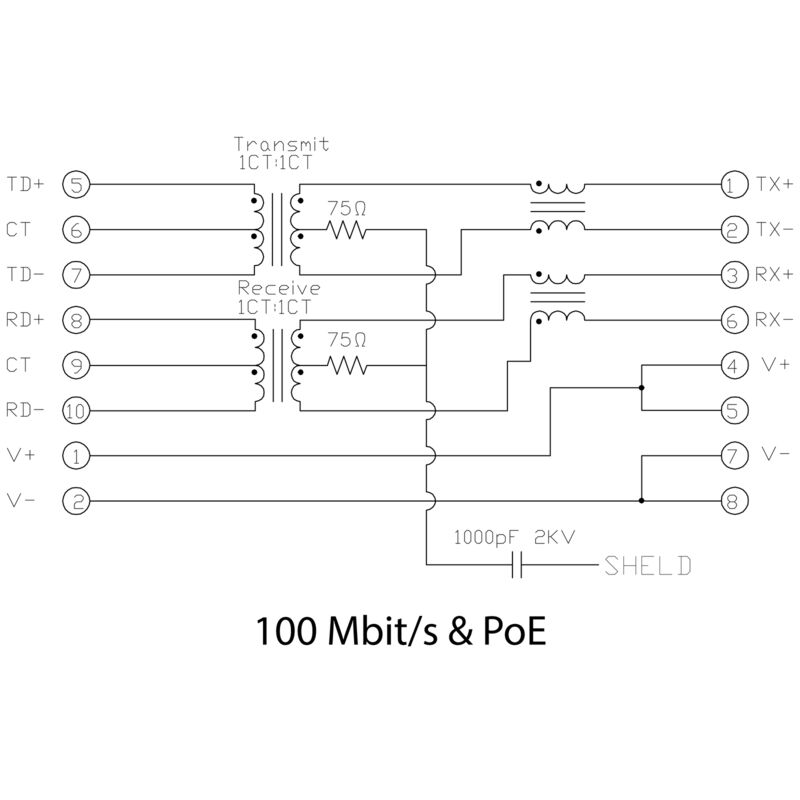

| Bildüberschrift-12 | Schaltbild |
| Zulassung / Zertifikat / Konformitätsdokument | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212198) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2661690000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Konform |
Gegenstücke
-
Art.-Nr.:1963580000VPE:100 Stück
Stecker RJ45 Crimp, Stecker ohne Knickschutztülle, Cat.6A / Class EA (ISO/IEC 11801 2010)
-
Art.-Nr.:8813120000VPE:10 Stück
RJ45-Stecker, mit Knickschutz; 6,2 - 7,1 mm, Cat.6A / Class EA (ISO/IEC 11801 2010), IP20
-
Art.-Nr.:8813110000VPE:10 Stück
RJ45-Stecker, mit Knickschutz; 5,5 - 6,2 mm, Cat.6A / Class EA (ISO/IEC 11801 2010), IP20
-
Art.-Nr.:8813100000VPE:100 Stück
RJ45-Stecker, ohne Knickschutz; 5,5 - 7,1 mm, Cat.6A / Class EA (ISO/IEC 11801 2010), IP20
-
Art.-Nr.:1963590000VPE:10 Stück
Stecker RJ45 Crimp, Stecker mit Knickschutztülle in schwarz, Cat.6A / Class EA (ISO/IEC 11801 2010)
-
Art.-Nr.:2584980000VPE:10 Stück
Stecker RJ45 Crimp, mit Knickschutz; 6,5 - 7,5 mm, Cat.5 (ISO/IEC 11801)
-
Art.-Nr.:1518080000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gewinkelt, 4x90°, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 A
-
Art.-Nr.:1518100000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gewinkelt, 4x90°, Cat.5 (ISO/IEC 11801), PROFINET
-
Art.-Nr.:1992890000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gewinkelt, 4x90°, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 B
-
Art.-Nr.:1992870000VPE:10 Stück
RJ45-Stecker mit Piercing-Kontakten, gewinkelt, 4x90°, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 A
-
Art.-Nr.:1518090000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gewinkelt, 4x90°, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 B
-
Art.-Nr.:1992830000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gerade, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 B
-
Art.-Nr.:1992840000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gerade, Cat.5 (ISO/IEC 11801), PROFINET
-
Art.-Nr.:1992820000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gerade, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 A
-
Art.-Nr.:1992860000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gerade, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 B
-
Art.-Nr.:1992850000VPE:1 Stück
RJ45-Stecker mit Piercing-Kontakten, gerade, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 A
-
Art.-Nr.:1132040000VPE:10 Stück
RJ45 IDC-Stecker, Cat.6A / Class EA (ISO/IEC 11801 2010), 8-adrig, EIA/TIA T568 A
-
Art.-Nr.:1132060000VPE:10 Stück
RJ45 IDC-Stecker, Cat.5 (ISO/IEC 11801), 4-adrig, PROFINET
-
Art.-Nr.:1963600000VPE:10 Stück
RJ45 IDC-Stecker, Cat.6A / Class EA (ISO/IEC 11801 2010), 8-adrig, 4-adrig, EIA/TIA T568 A, EIA/TIA T568 B, PROFINET
-
Art.-Nr.:1132050000VPE:10 Stück
RJ45 IDC-Stecker, Cat.6A / Class EA (ISO/IEC 11801 2010), 8-adrig, EIA/TIA T568 B
