RSM-8H 24V+ 1CO S
RSM-8H 24V+ 1CO S

RSM-8H 24V+ 1CO S

Interfész, RSM, Csavaros csatlakozás

Cikkszám 1464780000
Adatlap letöltése Product Downloads
Kapcsolódó termékek 36
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége UL névleges adatok UL Általános adatok Connection data Névleges adatok Névleges adatok, adatbemenet Névleges adatok, adatkimenet Szigetelések koordinálása (EN50178) Szigetelések koordinálása (EN50178) Connection field Tápcsatlakozás Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E141197

Általános rendelési adatok

Változat
Interfész, RSM, Csavaros csatlakozás
Rendelési szám
1464780000
Típus
RSM-8H 24V+ 1CO S
GTIN (EAN)
4050118271577
Qty.
1 ks

Méretek és tömegek

Mélység
62 mm
Mélység (coll)
2,441 inch
Magasság
87 mm
Magasság (coll)
3,425 inch
Szélesség
130 mm
Szélesség (coll)
5,118 inch
Nettó tömeg
251 g

Hőmérsékletek

Tárolási hőmérséklet
-40...60 °C
Üzemi hőmérséklet
-25...50 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

UL névleges adatok UL

Névleges áram, IN
16,7 mA
Üzemi hőmérséklet UL, max.
25 °C
Üzemi hőmérséklet UL, min.
0 °C
Névleges feszültség DC UN (ellátás)
24 V
Névleges áram (tápellátás)
1 A
Névleges feszültség DC UN (bemenet)
24 V
Névleges feszültség AC UN (kimenet)
250 V
Névleges áram Imax. (kimenet)
4,6 A

Általános adatok

LED-es állapotjelző relénként
zöld
Biztosíték relénként
Nem
Tápfeszültség LED-állapota
sárga
Tápellátás biztosítéka
Nem

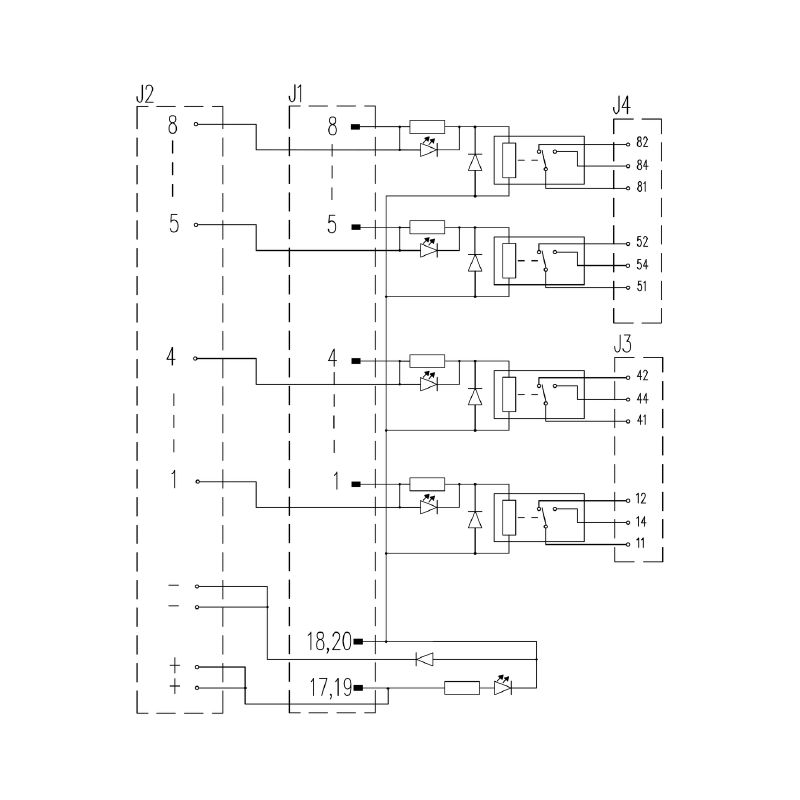

Connection data

Csatlakozás (terepi oldal)
LL 5.08 mm
Csatlakozás a vezérlő oldalán
LL 5.08 mm
Plug-in connector in acc. with IEC60603-13 / DIN41651, 20 p
Pólusszám (vezérlő oldal)
20 pólusú csatlakozó
Tápellátás csatlakozása
LL 5.08 mm

Névleges adatok

Mechanikai élettartam
3 x 107 kapcsolási ciklusok

Névleges adatok, adatbemenet

Bemeneti feszültség
24 V DC ± 10%
Input current
16.7 mA

Névleges adatok, adatkimenet

Relé típusa
RCL
Kimenet típusa
Potenciálmentes érintkező
Érintkezők anyaga
AgNi 90/10
Névleges feszültség
≤ 250 V AC
Max. AC folytonos áram
6 A
Minimum érintkező áram
0,1 A
Minimális érintkező feszültség
5 V

Szigetelések koordinálása (EN50178)

Szennyezés súlyossága
2
Lökőfeszültség-próba (1,2/ 50 μs)
6 kV
Szigetelésvizsgálati feszültség AC
1,2 kV

Szigetelések koordinálása (EN50178)

Névleges bemeneti szigetelési feszültség
<50 V AC
Névleges kimeneti szigetelési feszültség
250 V AC
Túlfeszültség kategória, bemenet/kimenet
III
Túlfeszültség kategória, kimenet/kimenet
II
Pollution severity level
2
Pulse voltage test (1,2/50μs)
6 kV
Szigetelésvizsgálati feszültség AC
1,2 kV
Távolság, bemenet/kimenet
≥ 5,5 mm

Connection field

Csatlakozás típusa
Raccordement vissé
Csupaszolási hossz
6 mm
Flexibilis hüvellyel, max.
2,5 mm²
Flexibilis hüvellyel, min.
0,5 mm²
Flexibilis, max. H05(07) V-K
4 mm²
Flexibilis, min. H05(07) V-K
0,5 mm²
Hüvely műanyag gallérral, max.
2,5 mm²
Max. vezeték keresztmetszet, AWG
AWG 12
Meghúzási nyomaték, max.
0,6 Nm
Meghúzási nyomaték, min.
0,5 Nm
Min. vezeték-keresztmetszet, AWG
AWG 26
Rögzítési tartomány, max.
6 mm²
Rögzítési tartomány, min.
0,5 mm²
Tömör, max. H05(07) V-U
6 mm²
Tömör, min. H05(07) V-U
0,5 mm²

Tápcsatlakozás

Upínací rozsah, min.
0,13 mm²
Rögzítési tartomány, max.
6 mm²
Tömör, min. H05(07) V-U
0,5 mm²

Besorolások

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
