Eigenschaften

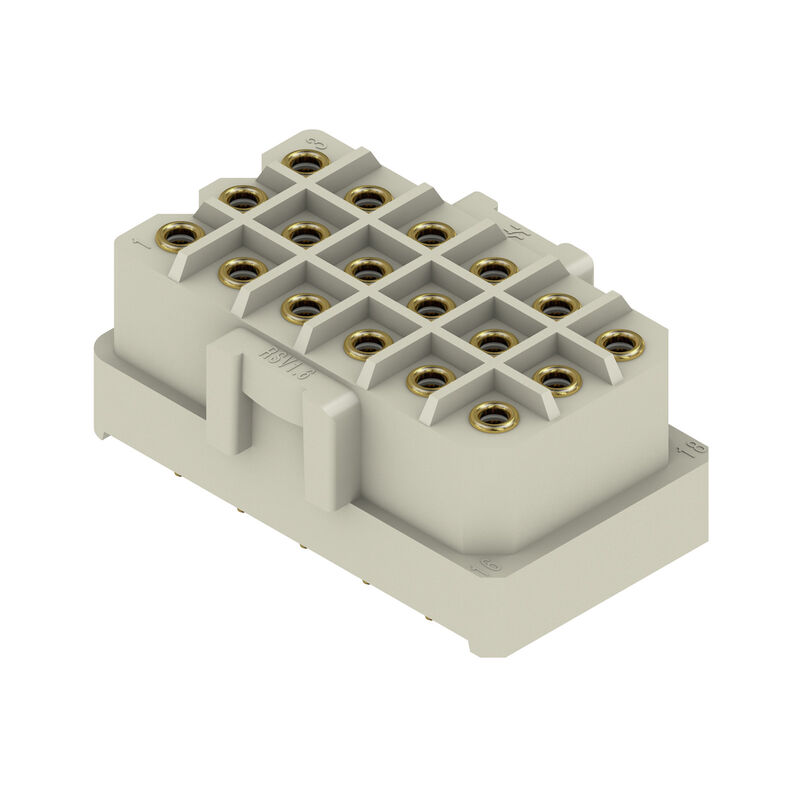

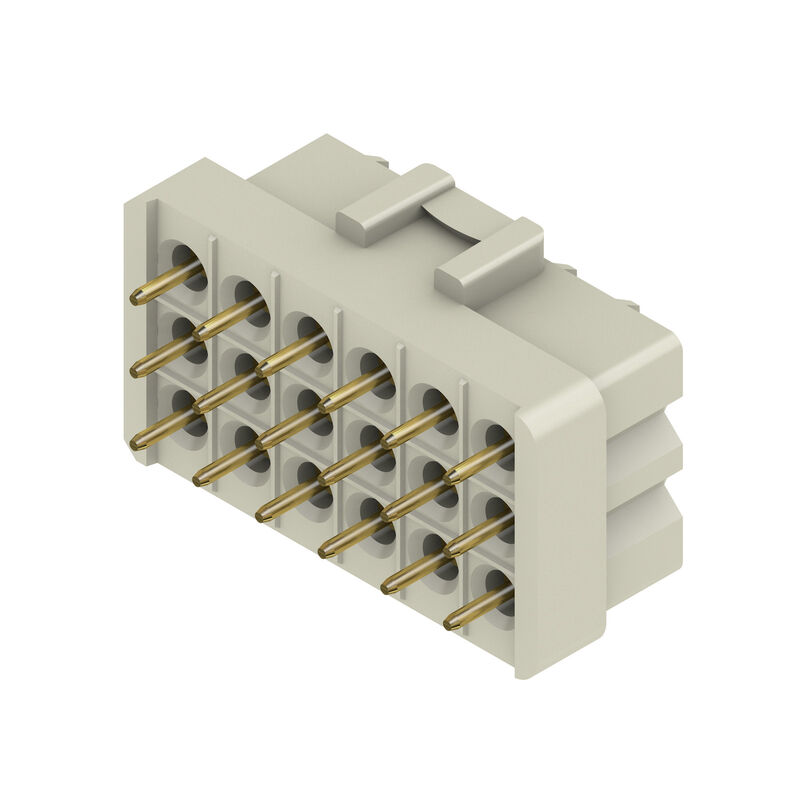

| Ausfuehrung | Leiterplattensteckverbinder, Buchsenleiste, seitlich geschlossen, THT-Lötanschluss, 5.00 mm, Polzahl: 18, 180°, Lötstiftlänge (l): 3.2 mm, vergoldet, kieselgrau, Box |
| Best.-Nr. | 1444200000 |
| Art | RSV1,6 LB18 GR 3,2 AU |
| GTIN (EAN) | 4008190080341 |
| VPE | 25 Stück |
| Produkt-Kennzahlen |
IEC: 500 V / 14 A UL: 300 V / 10 A |
| Verpackung | Box |
| Tiefe | 32,6 mm |
| Tiefe (inch) | 1,283 inch |
| Höhe | 14,3 mm |
| Höhe (inch) | 0,563 inch |
| Höhe niedrigstbauend | 14,3 mm |
| Breite | 23,8 mm |
| Breite (inch) | 0,937 inch |
| Nettogewicht | 13,64 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 68d3d3f5-e017-411e-997f-7ad2b75c9062 |
| Produktfamilie | OMNIMATE Signal - Serie RSV |
| Anschlussart | Platinenanschluss |
| Montage auf der Leiterplatte | THT-Lötanschluss |
| Raster in mm (P) | 5 mm |
| Raster in Zoll (P) | 0,197 " |
| Abgangswinkel | 180° |
| Polzahl | 18 |
| Anzahl Lötstifte pro Pol | 1 |
| Lötstiftlänge (l) | 3,2 mm |
| Lötstift-Abmessungen | d = 0,97 mm |
| Bestückungsloch-Durchmesser (D) | 1,3 mm |
| Bestückungsloch-Durchmesser Toleranz (D) | + 0,1 mm |
| L1 in mm | 25 mm |
| L1 in Zoll | 0,984 " |
| Anzahl Reihen | 3 |
| Polreihenzahl | 3 |
| Berührungsschutz nach DIN VDE 57 106 | fingersicher |
| Berührungsschutz nach DIN VDE 0470 | IP 20 |
| Kodierbar | Ja |
| Steckkraft/Pol, max. | 9 N |
| Ziehkraft/Pol, max. | 18 N |
| Isolierstoff | PA 66/6 |
| Farbe | kieselgrau |
| Farbtabelle (ähnlich) | RAL 7032 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | ≥ 600 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | vergoldet |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 100 °C |
| Temperaturbereich Montage, min. | -25 °C |
| Temperaturbereich Montage, max. | 100 °C |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 14 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 10 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 12 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 8,5 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 500 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 4 kV |
| Kurzzeitstromfestigkeit | 3 x 1s mit 120 A |
| Institut (CSA) | CSA |
| Zertifikat-Nr. (CSA) | 53975-13 |
| Nennspannung (Use group C / CSA) | 300 V |
| Nennstrom (Use group C / CSA) | 13 A |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Institut (UR) | UR |
| Zertifikat-Nr. (UR) | E92202 |
| Nennspannung (Use group C / UL 1059] | 300 V |
| Nennstrom (Use group C / UL 1059) | 10 A |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung | Box |
| VPE Länge | 180 mm |
| VPE Breite | 111 mm |
| VPE Höhe | 46 mm |
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Hinweise |
|
| Zulassung / Zertifikat / Konformitätsdokument | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204529) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1444200000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257)
[FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E92202 |
