S2C-SMT 3.50/14/180G 3.5SN BK BX
Produktbild
S2C-SMT 3.50/14/180G 3.5SN BK BX
Produktbild
S2C-SMT 3.50/14/180G 3.5SN BK BX
Maßbild

S2C-SMT 3.50/14/180G 3.5SN BK BX

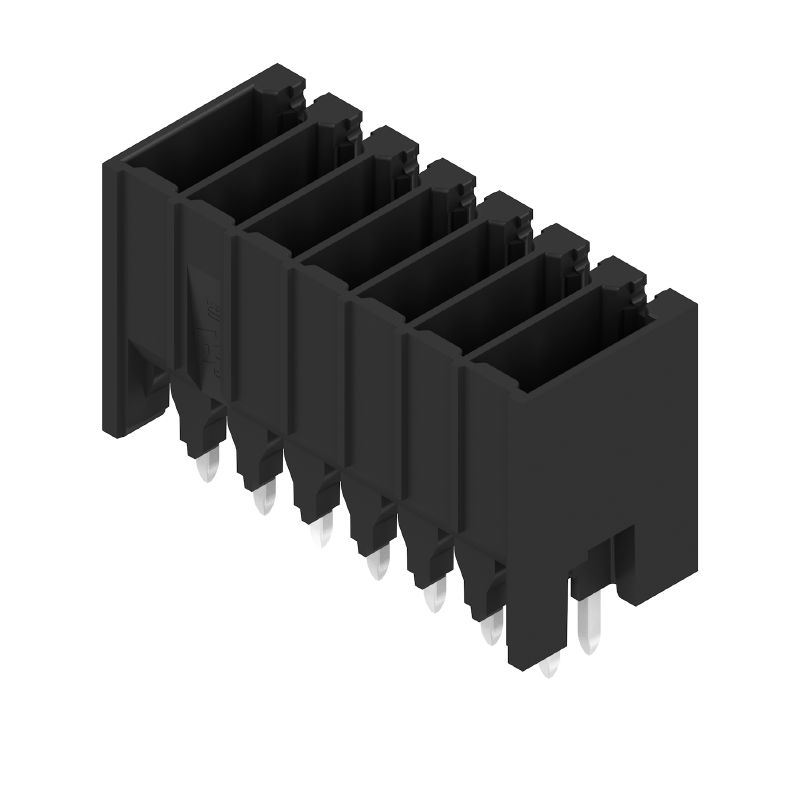

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 14, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Box

Art.-Nr. 1290080000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Ist Gegenstück von 2 Verwandte Artikel 34
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 14, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Box
Best.-Nr.
1290080000
Art
S2C-SMT 3.50/14/180G 3.5SN BK BX
GTIN (EAN)
4050118083187
VPE
66  Stück
Produkt-Kennzahlen
IEC: 200 V / 13.4 A
UL: 150 V / 9.5 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
10,8  mm
Tiefe (inch)
0,425  inch
Höhe
17,7  mm
Höhe (inch)
0,697  inch
Höhe niedrigstbauend
14,2  mm
Breite
25,9  mm
Breite (inch)
1,02  inch
Nettogewicht
4,778  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2-reihig
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
3,5  mm
Raster in Zoll (P)
0,138  "
Abgangswinkel
180°
Polzahl
14
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,5  mm
Lötstiftlänge-Toleranz
0 / -0,3 mm
Lötstift-Abmessungen
d = 1,0 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
+0,01 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
2,1  mm
Schablonenloch Durchmesser
1,9  mm
L1 in mm
21  mm
L1 in Zoll
0,827  "
Anzahl Reihen
1
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Kodierbar
Ja
Steckkraft/Pol, max.
3,5  N
Ziehkraft/Pol, max.
3,5  N

Werkstoffdaten

Isolierstoff
LCP GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIb
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Kupferlegierung
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
120  °C
Temperaturbereich Montage, min.
-40  °C
Temperaturbereich Montage, max.
120  °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
13,4  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
12  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
200  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
80  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5  kV
Kurzzeitstromfestigkeit
3 x 1s mit 80 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
150  V
Nennspannung (Use group C / CSA)
50  V
Nennspannung (Use group D / CSA)
150  V
Nennstrom (Use group B / CSA)
9,5  A
Nennstrom (Use group C / CSA)
9,5  A
Nennstrom (Use group D / CSA)
9,5  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
150  V
Nennspannung (Use group C / UL 1059]
50  V
Nennstrom (Use group B / UL 1059)
9,5  A
Nennstrom (Use group C / UL 1059)
9,5  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
340  mm
VPE Breite
133  mm
VPE Höhe
21  mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Reihenabstand siehe Lochbilder
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
