S2T 2.5 FT-PE DL
S2T 2.5 FT-PE DL
S2T 2.5 FT-PE DL

S2T 2.5 FT-PE DL

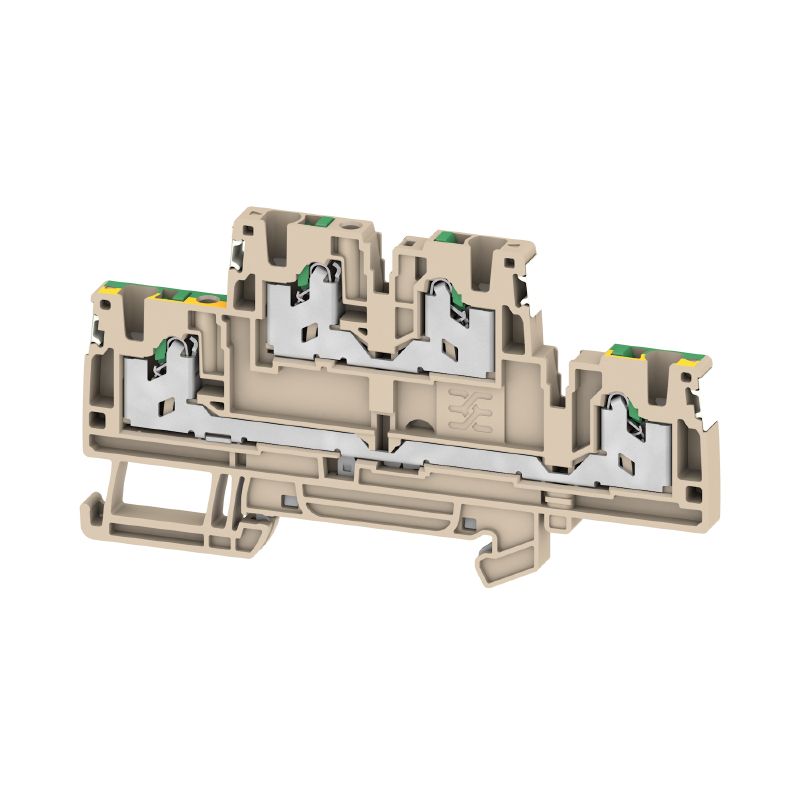

Mehrstock-Reihenklemme, SNAP IN, dunkelbeige, 2.5 mm², 800 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35, V-0

Art.-Nr. 2902490000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 87 Verwandte Artikel 1077
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Version
Mehrstock-Reihenklemme, SNAP IN, dunkelbeige, 2.5 mm², 800 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35, V-0
Order No.
2902490000
Type
S2T 2.5 FT-PE DL
GTIN (EAN)
4099986004900
Qty.
50 Stück

Abmessungen und Gewichte

Depth
52 mm
Tiefe (inch)
2,047 inch
Height
95 mm
Höhe (inch)
3,74 inch
Width
5,1 mm
Breite (inch)
0,201 inch
Nettogewicht
17,62 g

Temperaturen

Storage temperature
-25 °C...55 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
dunkelbeige
Farbe Betätigungselemente
grün
Brännbarhetsklass enligt UL 94
V-0

Bemessungsdaten IECEx/ATEX

Certificate No. (ATEX)
TUEV22ATEX8925U
Certificate No. (IECEX)
IECEXTUR22.0073U
Leiterquerschnitt max (ATEX)
2.5 mm²
Wire cross section max. (IECEX)
2.5 mm²

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
2
Anzahl der Etagen
2
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Ja
PEN-Funktion
Nein

weitere technische Daten

explosionsgeprüfte Ausführung
Nein
Montageart
TS 35
Snap-on
Ja
Type of fixing
TS 35
Öppna sidor
rechts

Klemmbare Leiter (Weiterer Anschluss)

Connection type, additional connection
SNAP IN

Klemmbare Leiter (Bemessungsanschluss)

2,5 mm²
Blade size
0,6 x 3,5 mm
Clamping range, min.
0,34 mm²
Connection cross-section, finely stranded, min.
0,34 mm²
Connection cross-section, stranded, max.
2,5 mm²
Connection cross-section, stranded, min.
0,34 mm²
Connection direction
oben
Gauge to IEC 60947-1
A2
Number of connections
4
Stripping length
10 mm
Twin wire-end ferrules, max.
0,75 mm²
Twin wire-end ferrules, min.
0,5 mm²
Type of connection
SNAP IN
Type of connection 2
SNAP IN
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 22
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0,34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,34 mm²
Wire connection cross-section, solid core, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,34 mm²

Bemessungsdaten nach CSA

Certificate No. (CSA)
227442-80219640
Current size B (CSA)
20 A
Current size C (CSA)
20 A
Current size D (CSA)
5 A
Voltage size B (CSA)
600 V
Voltage size C (CSA)
600 V
Voltage size D (CSA)
600 V
Wire cross section max. (CSA)
12 AWG
Wire cross section min. (CSA)
22 AWG

Allgemeines

Mounting rail
TS 35
Standards
IEC 60947-7-1
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 22

Bemessungsdaten

Bemessungsquerschnitt
2,5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Märkström
24 A
Strom bei max. Leiter
24 A
Normen
IEC 60947-7-1
IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 W
Stopień zanieczyszczenia
3
Surge voltage category
III

Bemessungsdaten nach UL

Certificate No. (cURus)
E60693
Corrente Gr D (cURus)
5 A
Current size B (cURus)
20 A
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
22 AWG
Taille du conducteur Câblage d'installation min. (cURus)
22 AWG
Voltage size B (cURus)
600 V
Voltage size D (cURus)
600 V
Разм. провода Электропроводка полевого уровня, макс. (cURus)
12 AWG
전류 크기 C(cURus)
20 A
전압 크기 C(cURus)
600 V

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
