SAIE-M12B-3+PE-S-0.2U-M16
SAIE-M12B-3+PE-S-0.2U-M16

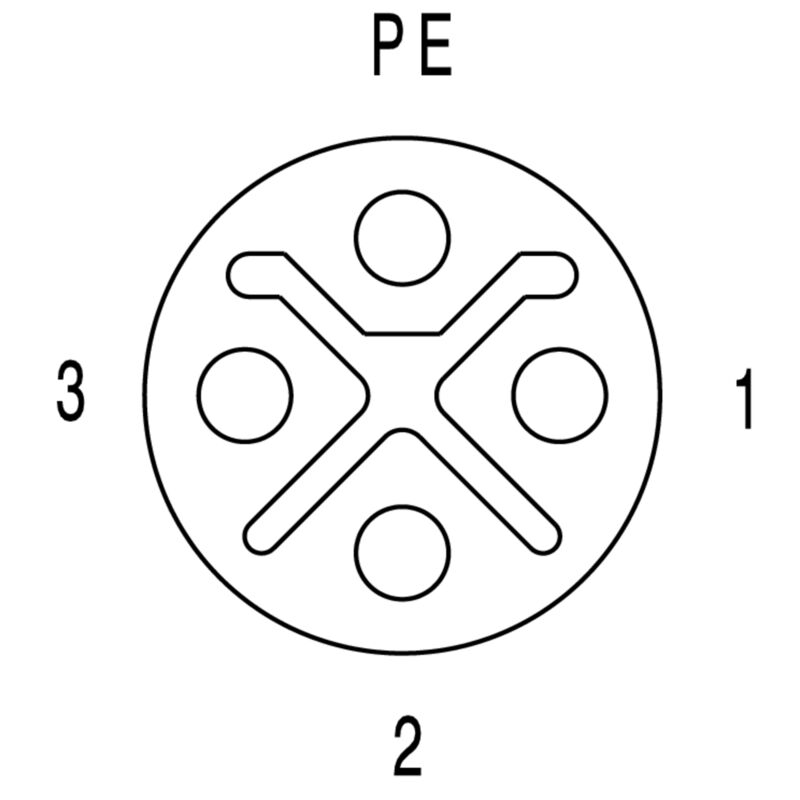

Polbild
Socket

SAIE-M12B-3+PE-S-0.2U-M16

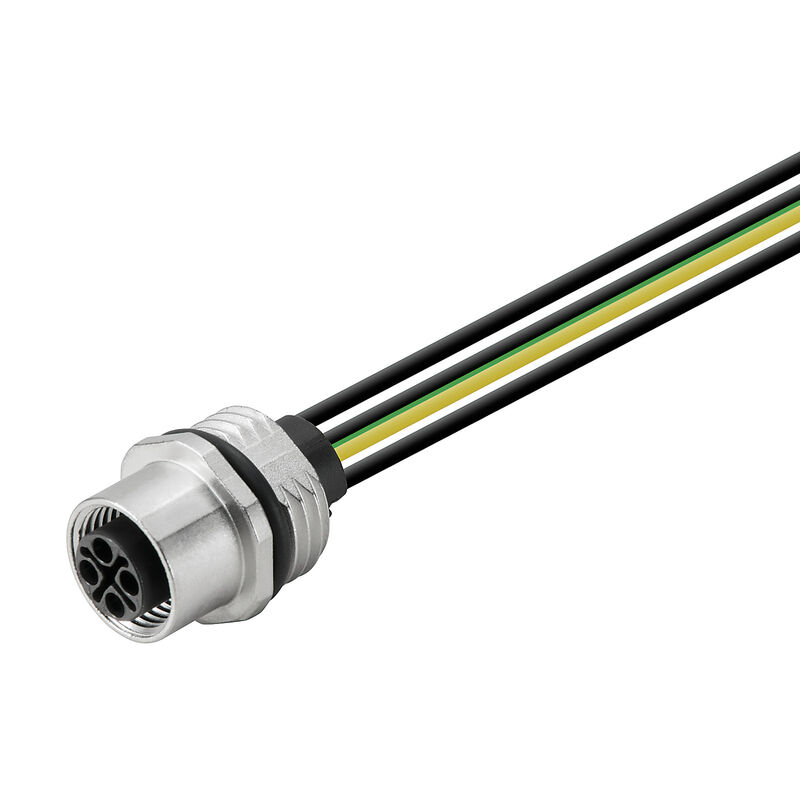

Einbaustecker, M12, Buchse, gerade, Montagegewinde: M 16 x 1,5, Polzahl: 4, Litzen-/Kabellänge: 0.2 m, Frontmontage

Art.-Nr. 1467940000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 15
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Technische Daten Freikonfektionierbare Steckverbinder Normen Allgemeine Daten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
Einbaustecker, M12, Buchse, gerade, Montagegewinde: M 16 x 1,5, Polzahl: 4, Litzen-/Kabellänge: 0.2 m, Frontmontage
Best.-Nr.
1467940000
Art
SAIE-M12B-3+PE-S-0.2U-M16
GTIN (EAN)
4050118273601
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
23,875 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Lead 7439-92-1
SCIP
bd63baef-8092-4596-90c7-5b4daa22710b

Technische Daten Kabel

Aderquerschnitt (Print/Online)
AWG 16
Aderquerschnitt AWG
AWG 16
Farbcodierung
schwarz (1)
schwarz (2)
schwarz (3)
grün / gelb
Litzen-/Kabellänge
0,2 m
PE-Funktion
Nein
Polzahl
4

Technische Daten Freikonfektionierbare Steckverbinder

Codierung
S-coded
Gehäusebasismaterial
Zinkdruckguss
Kontaktoberfläche
vergoldet
Nennspannung
630 V
Nennstrom
12 A
Nennstrom
12 A
Polzahl
4
Schutzart
IP67
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C

Normen

Steckverbinder Norm
IEC 61076-2-111

Allgemeine Daten

Aderquerschnitt (Print/Online)
AWG 16
Anschluss 1
M12
Anschluss 2
Flying wires
Anschlussgewinde
M12
Codierung
S-coded
Gehäusebasismaterial
Zinkdruckguss
Kontaktoberfläche
vergoldet
Leiteraußendurchmesser
-
Litzen-/Kabellänge
0,2 m
Montageart
Frontmontage
Montagegewinde
M 16 x 1,5
Nennspannung
630 V
Nennstrom
12 A
Nennstrom
12 A
Polzahl
4
Schutzart
IP67
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C

Klassifikationen

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
