Egenskaper
| Utförande | Bussledning, En ände utan kontakt, M12, Antal poler: 2, 3 m, Hona, vinklad, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej |
| Art.nr. | 1062300300 |

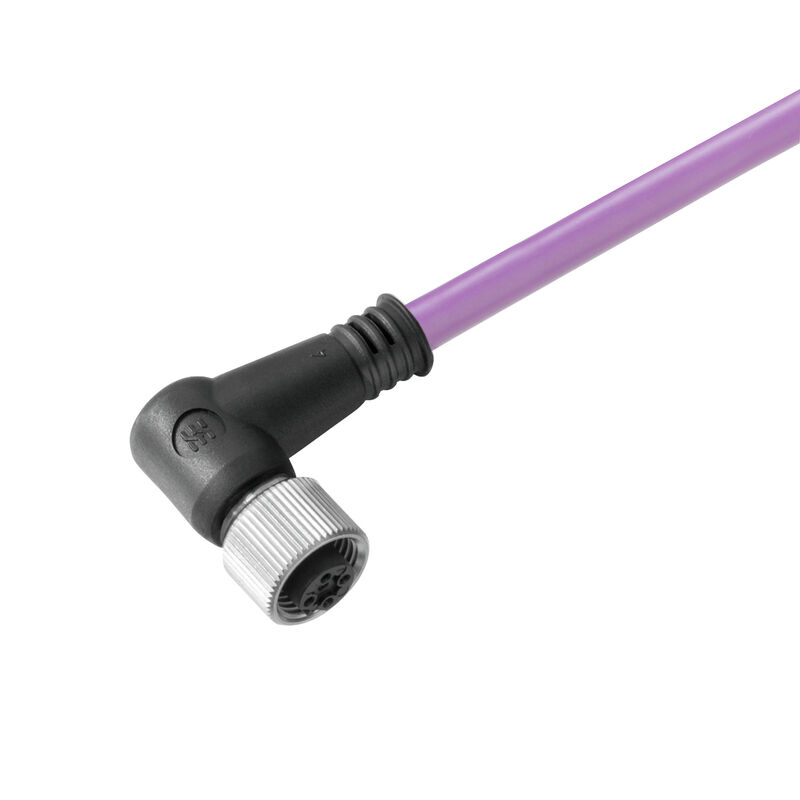

| Typ | SAIL-M12BW-PB-3.0D |
| GTIN (EAN) | 4032248812325 |
| Förp. | 1 items |
| Nettovikt | 190,08 g |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Accelerartion | 5 m/s² |
| Antal poler | 2 |
| Böjcykler | 2 Mio |
| Böjradie min, fast monterad | 7,5 x kabeldiameter |
| Böjradie min, rörlig | 12 x kabeldiameter |
| Bestrålning tvärbunden | Nej |
| Beständighet mot svetsgnistor | Nej |
| Färkodning |
röd
grön |
| Halogener | Nej |
| hastighet | 3 m/s |
| Hybridkabel | Nej |
| Isolering | TPE |
| Kabeldragningsarea (utskrift/online) | PUR 0,25 mm² / PVC 0,34 mm² |
| Kabellängd | 3 m |
| Konfigurerbar kabellängd | Nej |
| Ledararea AWG | AWG 24 |
| Mantel i enlighet med UL AWM-stil | 20236 (80 °C / 30 V) |
| Mantelfärg | violett |
| Mantelmaterial | PUR |
| Skärmad | Ja |
| Släpkedjetålighet | Ja |
| Säker mot svetsstänk | Nej |
| Temperaturområde, fast lagd | -40...70 °C |
| Temperaturområde, rörligt | -20...60 °C |
| Ytterdiameter | 7.8 mm ± 0.2 mm |
| Anslutningsgänga | M12 |
| Anslutningsvridmoment | M12: 0,8 - 1,2 Nm |
| bockad | Nej |
| Kapslingsmaterial | PUR |
| Kodering | B-kodad |
| Kontaktmaterial | Ni/Au |
| Kontaktyta | förgylld |
| LED | Nej |
| Material låsring | Mässing, förnicklad |
| Märkspänning | 250 V |
| Märkström | 4 A |
| Nedsmutsningsgrad | 3 |
| Skyddsklass | IP67 |
| Stickcykler | ≥ 100 |
| Temperaturområde kapsling | -25…+80 °C |
| Utförande | Hona, vinklad |
| Märkspänning | 250 V |
| Certifikat-Nr. (cULus) | E307231 |
| Stickkontakt vänster | M12, B-kodad, IP67, honkontakt, vinklad 90°, Plast, skärmade |
| Stickkontakt höger | fri ledarände |
| Överskrift för figur 04 | Polschema |
| Bildtext-04 | Socket |
| Överskrift för figur 06 | Det idealiska verktyget: Screwty ® med momentfunktion |
| Bildtext-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_156959) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1062300300) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1062300300) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E307231 |
