SAIL-M12GM12G-CD-10B
SAIL-M12GM12G-CD-10B
Maßzeichnung
Male, straight
SAIL-M12GM12G-CD-10B
Maßzeichnung
Straight socket
SAIL-M12GM12G-CD-10B
Polbild
M12, pin, A-coded
SAIL-M12GM12G-CD-10B
Polbild
Socket
SAIL-M12GM12G-CD-10B
Schaltbild
SAIL-M12GM12G-CD-10B
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-CD-10B

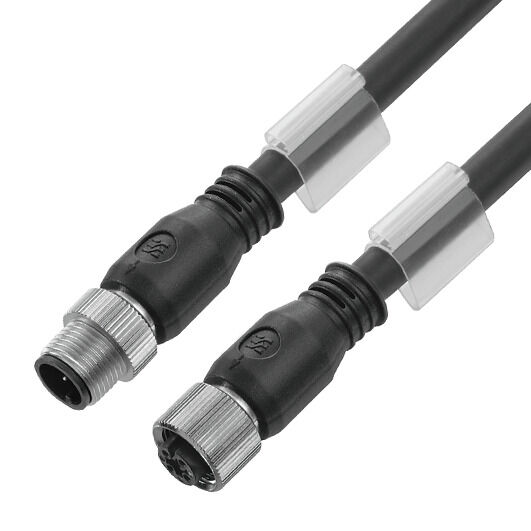

Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 10 m, Stift, gerade - Buchse, gerade, Geschirmt: Ja, LED: Nein, Mantelmaterial: PVC, Halogene: Ja

Art.-Nr. 1060131000
Datenblatt herunterladen Produkt Downloads Engineering Support
Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Kabelspezifische Standards Elektrische Eigenschaften Allgemeine Standards Stecker links Stecker rechts Klassifikationen

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Verze
Bus-Leitung, Verbindungsleitung, M12 / M12, Polzahl: 5, 10 m, Stift, gerade - Buchse, gerade, Geschirmt: Ja, LED: Nein, Mantelmaterial: PVC, Halogene: Ja
Číslo objednávky
1060131000
Typ
SAIL-M12GM12G-CD-10B
GTIN (EAN)
4032248809073
VPE
1 Stück

Abmessungen und Gewichte

Délka
10 m
Länge (inch)
393,701 inch
Nettogewicht
598,4 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform mit Ausnahme
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Aderquerschnitt
0,34 mm²
Aderquerschnitt (Print/Online)
2 x 0,34 mm² + 2 x 0,22 mm²
Anzahl der Adern
5
Barevné kódování
rot
schwarz
weiß
blau
Beschleunigung
7 m/s²
Biegeradius, min., fest verlegt
10 x Kabeldurchmesser
Biegezyklen
5 Mio
Flammwidrigkeit
gemäß IEC 60754-1
Geschirmt
Ja
Geschwindigkeit
180 m/min
Halogene
Ja
Hybridleitung
Nein
Isolation
PVC
Kabellänge
10 m
Konfigurierbare Kabellänge
Nein
Mantel nach UL AWM style
2571 (80 °C)
Mantelfarbe
violett
Mantelmaterial
PVC
Odolnost vůči jiskrám ze sváření
Nein
Odolné vůči perlám kovu ze svařování
Nein
Počet pólů
5
Schleppkettentauglichkeit
Nein
Strahlenvernetzt
Nein
Teplotní rozpětí, pohyblivé
-25...80 °C
Teplotní rozpětí, stacionární
-40...80 °C
Vnější průměr
6.7 mm ± 0.3 mm
Ölbeständigkeit
gemäß IEC 60811-2-1

Allgemeine Technische Daten

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
125 V
Jmenovitý proud
4 A
Kódování
A-codiert
LED
Nein
Materiál kontaktu
CuZn35PB2
Povrch kontaktu
vergoldet
propojeno můstkem
Nein
Připojovací závit
M12 / M12
Stupeň krytí
IP67
Temperature range of housing
-25…+80 °C
Threaded ring material
Messing, vernickelt
Tightening torque
M12: 0,8 - 1,2 Nm
Verze
Stift, gerade - Buchse, gerade
Závažnost znečištění
3

Kabelspezifische Standards

Poisonous gases
gemäß EN-50267-2-1

Elektrische Eigenschaften

Jmenovité napětí
125 V

Allgemeine Standards

Steckverbinder Norm
IEC 61076-2-101
Zertifikat-Nr. (cULus)
E307231

Stecker links

Clavija de conexión izquierda
M12, A-codiert, Polzahl: 5, IP67, Stiftkontakt, gerade, Stecker, geschirmt

Stecker rechts

Plug right
M12, A-codiert, Polzahl: 5, IP67, Buchsenkontakt, gerade, Stecker, geschirmt

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
