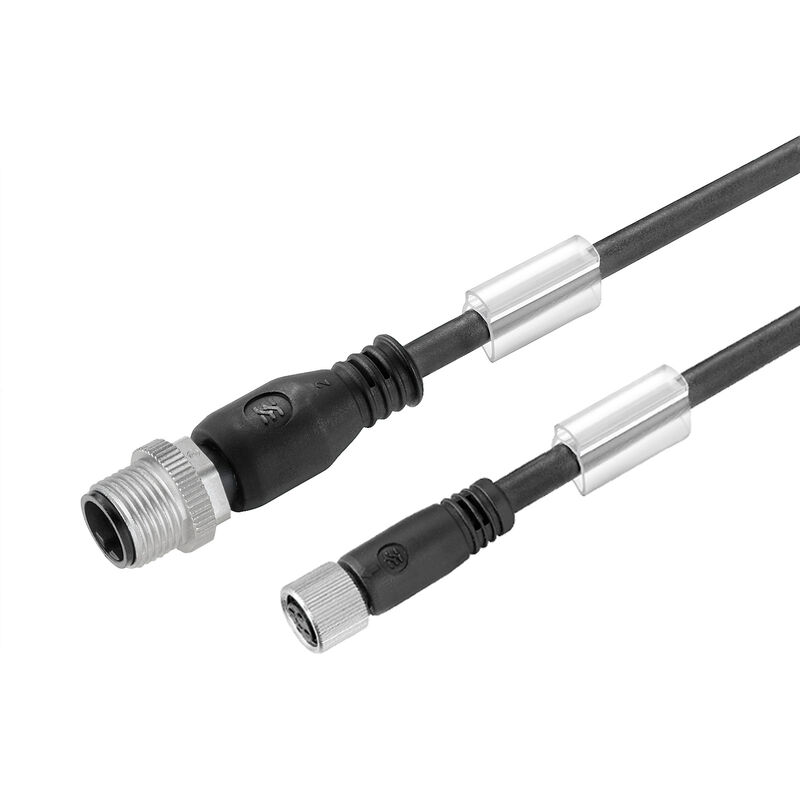

SAIL-M12GM8G-3-7.0U
SAIL-M12GM8G-3-7.0U
Pole scheme
Male
SAIL-M12GM8G-3-7.0U
Pole scheme
Socket
SAIL-M12GM8G-3-7.0U
Wiring diagram
Schaltbild

SAIL-M12GM8G-3-7.0U

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 7 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 9457770700
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 27
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Version
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 7 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Art.nr.
9457770700
유형
SAIL-M12GM8G-3-7.0U
GTIN (EAN)
4050118432411
VPE
1 Stück

Abmessungen und Gewichte

Durchmesser
3,6 mm
Nettogewicht
168 g

Umweltanforderungen

Status zgodności z dyrektywą RoHS
Konform mit Ausnahme
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Acceleration
5 m/s²
Ader nach UL AWM style
10493 (80 °C / 300 V)
Bending cycles
5 Mio
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x Kabeldurchmesser
Bending radius, min., stationary
5 x Kabeldurchmesser
Cable length
7 m
Colour coding
braun
blau
schwarz
Core cross-section
0,25 mm²
Drain wire integrated
Nein
Halogen
Nein
Hydrolýza a odolnost proti mikrobům
Ja
Insulation
PP
Irradiation crosslinked
Nein
Konfigurovatelná délka kabelu
Nein
Length of torsion
1 m
Number of poles
3
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
3.6 mm + 0.15 mm
Resistance to oils
Ja
Resistance to spread of flame
gemäß IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Resistant to welding beads
Nein
Sheath material
PUR
Sheathing colour
schwarz (ähnlich RAL 9005)
Shielded
Nein
Speed
3,33 m/s
Suitable for cable carriers
Ja
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Nein

Allgemeine Technische Daten

Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
LED
Nein
Material Gewindering
Messing, vernickelt
Zinkdruckguss
Nennspannung
60 V
Nennstrom
4 A
Powierzchnia styku
vergoldet
Schutzart
IP69
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3
Wykonanie
Stift, gerade - Buchse, gerade
Ścieżka połączenia
M12 / M8

Elektrische Eigenschaften

Nominal voltage
60 V
Resistencia del aislamiento
108 Ω

Allgemeine Standards

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Normen

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Stecker links

Stecker links
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M8, IP69, Buchsenkontakt, gerade, Kunststoff, LED, ungeschirmt

Produktbilder

Bildüberschrift-03
Maßzeichnung
Bildunterschrift-03
Male, straight
Bildüberschrift-04
Maßzeichnung
Bildunterschrift-04
Straight socket
Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
