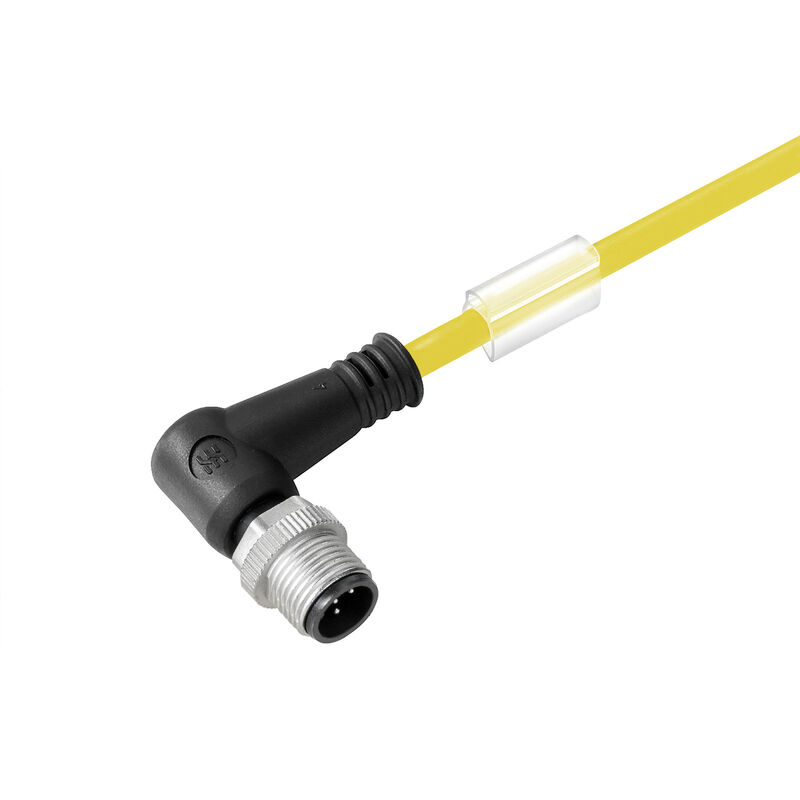

SAIL-M12W-4-1.5UGE
SAIL-M12W-4-1.5UGE
Dimensioned drawing
Male, angled
SAIL-M12W-4-1.5UGE
Pole scheme
M12 = A-coded
SAIL-M12W-4-1.5UGE
Wiring diagram

SAIL-M12W-4-1.5UGE

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 4, 1.5 m, 핀, 90°, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

Tuotteen tunnus 1093170150
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 7 Samankaltaiset tuotteet 4
승인 일반 주문 데이터 Dimensions and weights 환경 제품 규정 준수 Datos técnicos del cable Datos técnicos generales Villamos tulajdonságok Normes générales Normes Mâle gauche Conector derecho Product images 분류

승인

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

일반 주문 데이터

Versión
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 4, 1.5 m, 핀, 90°, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Código
1093170150
Tipo
SAIL-M12W-4-1.5UGE
GTIN (EAN)
4032248864935
Qty.
1 items

Dimensions and weights

Net weight
62 g

환경 제품 규정 준수

Estado de cumplimiento de la directiva RoHS
준수, 예외 존재
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
Sí
Ciclos de flexión
5 Mio
Ciclos de plegado a torsión
> 5 Mio.
Color de revestimiento
jaune
Código de color
brun
blanc
bleu
noir
Diámetro exterior
4.7 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
Non
Longitud de cable
1,5 m
Longitud de torsión
1 m
Longitud del conductor configurable
Nem
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Número de polos
4
Radio de flexión mín., con movimiento
10 x kábelátmérő
Radio de flexión mín., fijo
5 x kábelátmérő
Resistencia a chispas de soldadura
Nem
Resistencia a la torsión
360 °/m
Resistencia al aceite
in accordance with IEC 60811:404
Resistente a hidrólisis y microbios
Sì
Resistente a las salpicaduras de soldadura
No
Retardo de llama
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Reticulado por radiación
No
Sección del conductor
0,34 mm²
Sin LABS
Sì
Velocidad
5 m/s

Datos técnicos generales

calibre de llave
12 mm
Ciclos de enchufado
≥ 100
Codificación
Codage A
Corriente nominal
4 A
Grado de polución
3
LED
Non
Material capotas
PUR
Material del anillo roscado
Sárgaréz, nikkelezett
Par de apriete
M12: 0,8 - 1,2 Nm
puenteado
Nem
Rango de temperatura caja
-25…+85 °C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M12
Superficie de contacto
dorata
Tensión nominal
250 V
Tipo de protección
IP65
IP66
IP67
IP68
IP69
se avvitato
Versión
Perno, 90°

Villamos tulajdonságok

Resistencia del aislamiento
108 Ω
Tensión nominal
250 V

Normes générales

Conector norma
CEI 61076-2-101

Normes

Conector norma
CEI 61076-2-101

Mâle gauche

Clavija de conexión izquierda
M12, Codage A, IP69, Contact mâle, Coudé à 90°, Plastique, non blindé

Conector derecho

Clavija de conexión derecha
extremo conductor libre

Product images

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
