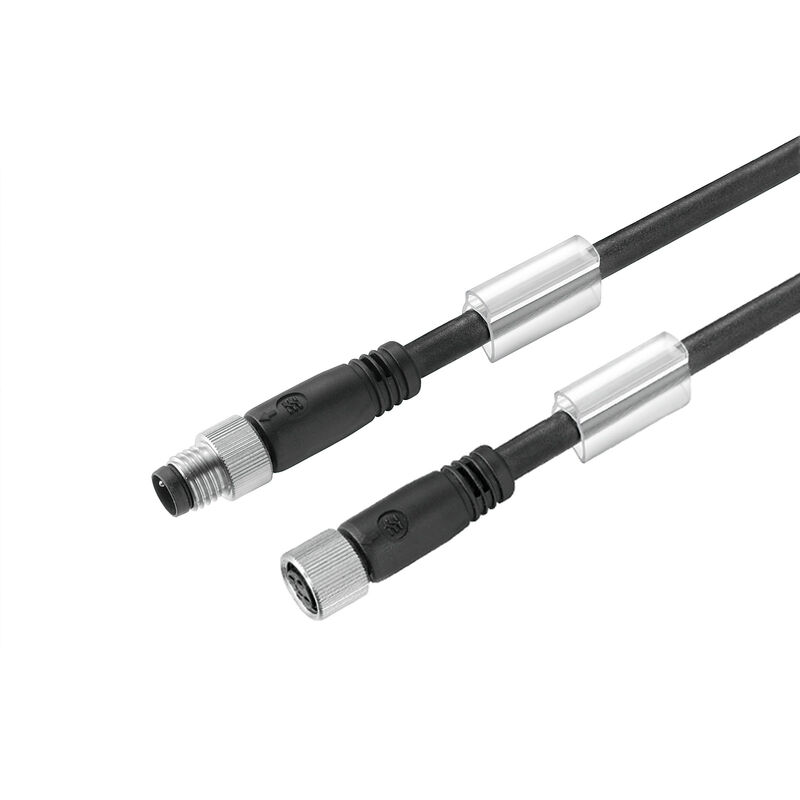

SAIL-M8GM8G-4-1.0V

Sensor/Aktor-Leitung, Verbindungsleitung, M8, Polzahl : 4, 1 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja

Art.-Nr. 1927160100

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Sensor/Aktor-Leitung, Verbindungsleitung, M8, Polzahl : 4, 1 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja
Best.-Nr.	1927160100
Typ	SAIL-M8GM8G-4-1.0V
GTIN (EAN)	4050118324808
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

45 g

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kabel

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Technische Daten Kabel

Aderquerschnitt	0,25 mm²
Außendurchmesser	4.8 mm ± 0.2 mm
Farbcodierung	braun weiß blau schwarz
Geschirmt	Nein
Halogene	Ja
Isolation	PVC
Kabellänge	1 m
Konfigurierbare Kabellänge	Nein
Mantel nach UL AWM style	2464 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PVC
Polzahl	4
Schleppkettentauglichkeit	Nein
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-5...80 °C
Temperaturbereich, fest verlegt	-30...80 °C
Torsionsfestigkeit	0 °/m

Allgemeine Technische Daten

Anschlussgewinde	M8
Ausführung	Stift, gerade - Buchse, gerade
Codierung	A-codiert
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Nein
Material Gewindering	Messing, vernickelt
Nennspannung	30 V
Nennstrom	4 A
Schutzart	IP65 IP66
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Elektrische Eigenschaften

Isolationswiderstand	10⁸ Ω
Nennspannung	30 V

Allgemeine Standards

Steckverbinder Norm	IEC 61076-2-104
Zertifikat-Nr. (cULus)	E307231

Normen

Steckverbinder Norm

IEC 61076-2-104

Stecker links

M8, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Gehäusebasismaterial	PUR
Kontaktoberfläche	vergoldet
Stecker rechts	M8, IP69, female contact, straight, Plastic, unshielded
Steckzyklen	≥ 100

Produktbilder

Bildüberschrift-04	Maßzeichnung
Bildunterschrift-04	Straight socket
Bildüberschrift-05	Polbild
Bildunterschrift-05	Male
Bildüberschrift-06	Polbild
Bildunterschrift-06	Socket
Bildüberschrift-07	Schaltbild
Bildüberschrift-08	Das ideale Werkzeug, der Drehmoment-Screwty^®
Bildunterschrift-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Downloads

Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassifikationen

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E307231
