SAIL-M8GM8W-4-3.0V
SAIL-M8GM8W-4-3.0V
Rysunek wymiarowy
Straight socket
SAIL-M8GM8W-4-3.0V
Rysunek wymiarowy
Angled socket
SAIL-M8GM8W-4-3.0V
Schemat biegunów
Pin
SAIL-M8GM8W-4-3.0V
Schemat biegunów
Socket
SAIL-M8GM8W-4-3.0V
Schemat połączeń
SAIL-M8GM8W-4-3.0V
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

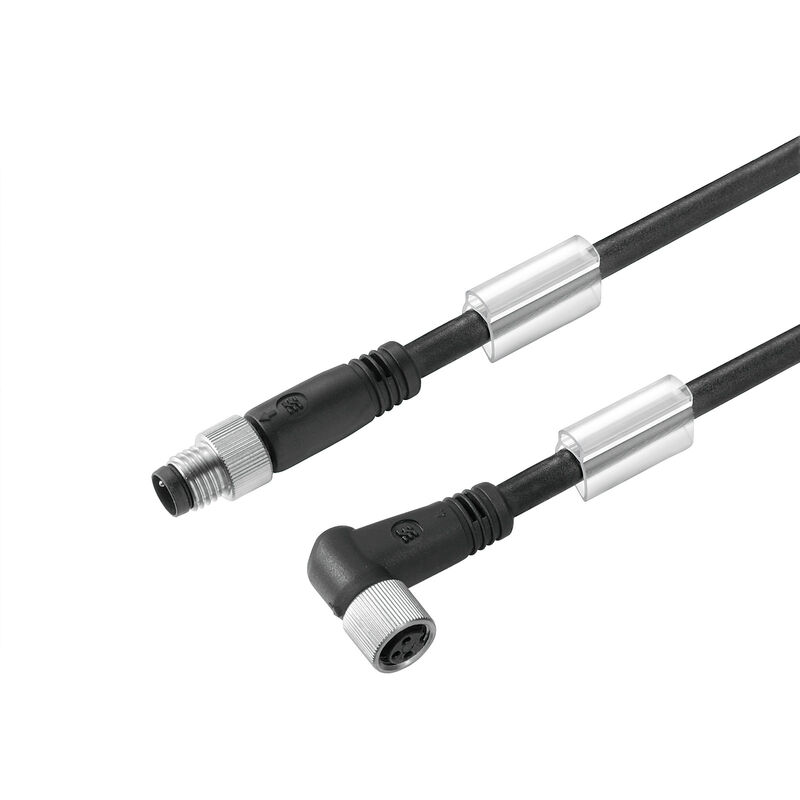

SAIL-M8GM8W-4-3.0V

Cable para sensores y actuadores, Cable de conexión, M8 / M8, Número de polos : 4, 3 m, Macho, recto - Hembra, acodado, Apantallado: No, LED: No, Material de la funda: PVC, Halógenos: Sí

Nr. produktu 1927180300
Pobierz kartę katalogową Wsparcie inżynieryjne
Akcesoria 7 Produkty pokrewne 4
Approvals Datos generales para pedido Dimensions and weights Environmental Product Compliance Technical specifications for cable General technical data Electrical properties Allgemeine Standards Normen Plug, left Plug, right Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Datos generales para pedido

Verze
Cable para sensores y actuadores, Cable de conexión, M8 / M8, Número de polos : 4, 3 m, Macho, recto - Hembra, acodado, Apantallado: No, LED: No, Material de la funda: PVC, Halógenos: Sí
Číslo objednávky
1927180300
Typ
SAIL-M8GM8W-4-3.0V
GTIN (EAN)
4032248575220
Qty.
1 items

Dimensions and weights

Net weight
102,08 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Barevné kódování
brown
white
blue
black
Barva opláštění
black
Délka kabelu
3 m
Halogen
Yes
Izolace
PVC
Konfigurovatelná délka kabelu
No
Materiál pláště
PVC
Odolnost proti zkrutu
0 °/m
Odolnost vůči jiskrám ze sváření
Nein
Odolné vůči perlám kovu ze svařování
Nein
Počet pólů
4
Průřez jádra
0,25 mm²
Stíněný
Nein
Teplotní rozpětí, pohyblivé
-5...80 °C
Teplotní rozpětí, stacionární
-30...80 °C
Vhodné pro nosiče kabelů
No
Vnější potah v souladu se stylem UL AWM
2464 (80 °C / 300 V)
Vnější průměr
4.8 mm ± 0.2 mm
Zesítěné vyzařování
No

General technical data

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
30 V
Jmenovitý proud
4 A
Kódování
A-coded
LED
Nein
Materiál kroužku se závitem
Messing, vernickelt
Odpor izolace
108 Ω
Povrch kontaktu
vergoldet
propojeno můstkem
Nein
Připojovací závit
M8 / M8
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
im verschraubten Zustand
Utahovací moment
M8: 0.5 - 0.6 Nm
Verze
pin, straight - socket, 90°
Závažnost znečištění
3

Electrical properties

Jmenovité napětí
30 V
Odpor izolace
108 Ω

Allgemeine Standards

Standardní konektor
IEC 61076-2-104
Č. osvědčení (cULus)
E307231

Normen

Standardní konektor
IEC 61076-2-104

Plug, left

Zástrčka vlevo
M8, IP69, male contact, straight, Plastic, unshielded

Plug, right

Zástrčka vpravo
M8, IP69, female contact, angled 90°, Plastic, unshielded

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
