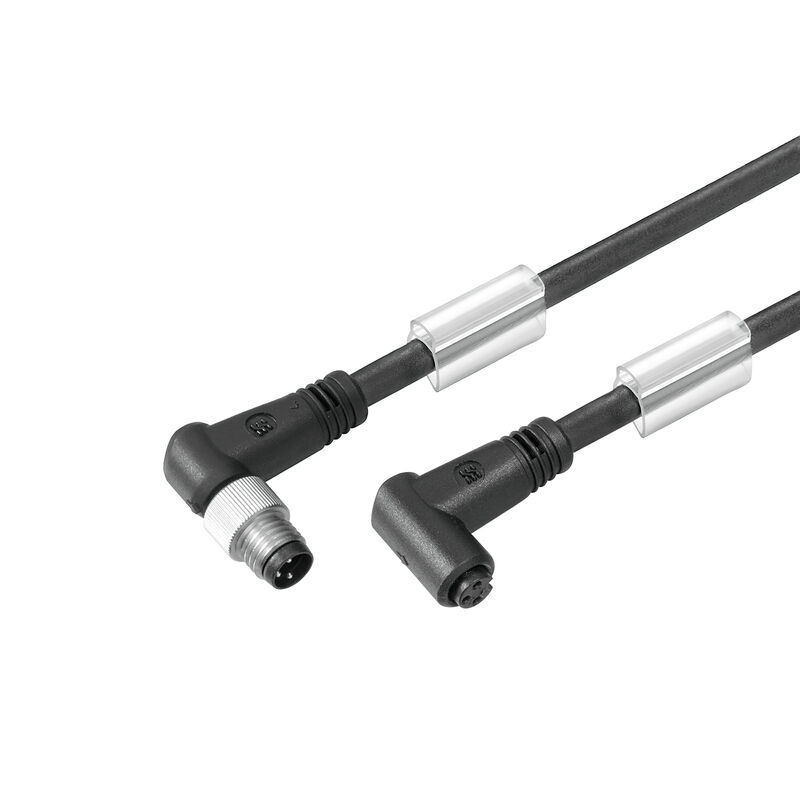

SAIL-M8WM8WR-4-5.0U

Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 4, 5 m, Stift, gewinkelt - Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1948520500

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 4, 5 m, Stift, gewinkelt - Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.	1948520500
Typ	SAIL-M8WM8WR-4-5.0U
GTIN (EAN)	4032248625185
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

153 g

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kabel

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Technische Daten Kabel

Ader nach UL AWM style	10493 (80 °C / 300 V)
Aderquerschnitt	0,25 mm²
Außendurchmesser	4.4 mm ± 0.2 mm
Beschleunigung	5 m/s²
Biegeradius min., bewegt	10 x Kabeldurchmesser
Biegeradius, min., fest verlegt	5 x Kabeldurchmesser
Biegezyklen	12 Mio.
Biegezyklen bei Torsionsbeanspruchung	> 5 Mio.
Farbcodierung	braun weiß blau schwarz
Flammwidrigkeit	In accordance with UL1581 UL / CUL FT2 gemäß IEC 60332-2-2
Geschirmt	Nein
Geschwindigkeit	5 m/s
Halogene	Nein
Hydrolyse- und mikrobenbeständig	Ja
Isolation	PP
Kabellänge	5 m
Konfigurierbare Kabellänge	Nein
LABS-frei	Ja
Mantel nach UL AWM style	20549 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PUR
Polzahl	4
Schleppkettentauglichkeit	Ja
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-25...80 °C
Temperaturbereich, fest verlegt	-40...80 °C
Torsionsfestigkeit	360 °/m
Torsionslänge	1 m
Ölbeständigkeit	gemäß IEC 60811:404

Allgemeine Technische Daten

Anschlussgewinde	M8 / M8
Anzugsdrehmoment	M8: 0,5 - 0,6 Nm
Ausführung	Stift, gewinkelt - Buchse, gewinkelt
Codierung	A-codiert
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Nein
Material Gewindering	Messing, vernickelt PUR
Nennspannung	30 V
Nennstrom	4 A
Schutzart	IP65 (im gestecktem Zustand) IP69
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Elektrische Eigenschaften

Isolationswiderstand	10⁸ Ω
Nennspannung	30 V

Allgemeine Standards

Steckverbinder Norm	IEC 61076-2-104
Zertifikat-Nr. (cULus)	E307231

Normen

Steckverbinder Norm

IEC 61076-2-104

Stecker links

M8, IP69, Stiftkontakt, gewinkelt 90°, Kunststoff, ungeschirmt

Stecker rechts

Gehäusebasismaterial	PUR
Kontaktmaterial Buchse	CuZn35PB2
Kontaktmaterial Stift	CuZn35PB2
Kontaktoberfläche	vergoldet
Stecker rechts	M8, IP69, female contact, angled 90°, Plastic, unshielded
Steckzyklen	≥ 100

Produktbilder

Bildüberschrift-04	Maßzeichnung
Bildunterschrift-04	Angled socket
Bildüberschrift-05	Polbild
Bildunterschrift-05	Male
Bildüberschrift-06	Polbild
Bildunterschrift-06	Socket
Bildüberschrift-07	Schaltbild

Downloads

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1948520500)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1948520500&norm=0)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassifikationen

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E307231
