SAIL-ZW-M12BW-3-10U
SAIL-ZW-M12BW-3-10U
Maßzeichnung
Twin male connector, straight
SAIL-ZW-M12BW-3-10U
Maßzeichnung
Angled socket
SAIL-ZW-M12BW-3-10U
Polbild
Male
SAIL-ZW-M12BW-3-10U
Polbild
Socket
SAIL-ZW-M12BW-3-10U
Schaltbild

SAIL-ZW-M12BW-3-10U

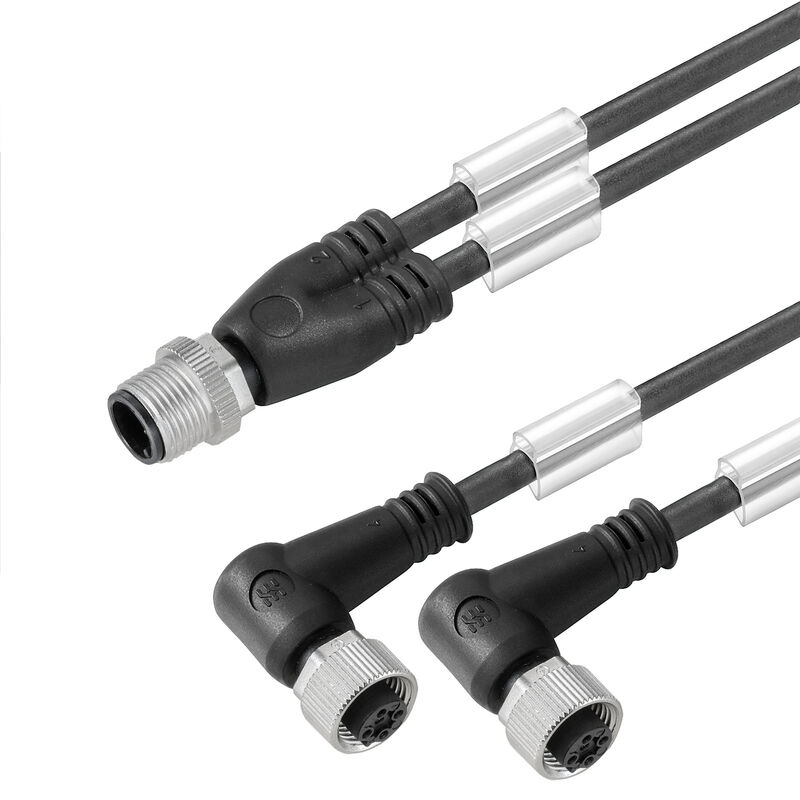

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 10 m, Zwillingsleitung, Stift, gerade, 2x Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1005271000
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 6 Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Allgemeine Bestelldaten

Version
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 10 m, Zwillingsleitung, Stift, gerade, 2x Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Order No.
1005271000
Type
SAIL-ZW-M12BW-3-10U
GTIN (EAN)
4032248705078
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
448,8 g

Umweltanforderungen

Estado de cumplimiento de la directiva RoHS
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,34 mm²
Außendurchmesser
3.8 mm ± 0.15 mm
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
12 Mio.
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Farbcodierung
braun
blau
schwarz
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Geschirmt
Nein
Geschwindigkeit
3,33 m/s
Halogene
Nein
Hydrolyse- und mikrobenbeständig
Ja
Isolation
PP
Kabellänge
10 m
Konfigurierbare Kabellänge
Nein
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
schwarz (ähnlich RAL 9005)
Mantelmaterial
PUR
Polzahl
3
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Ölbeständigkeit
Ja

Allgemeine Technische Daten

AF size
12 mm
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Connection thread
M12 / M12
gebrückt
Nein
Kapslingsmaterial
PUR
Kódolás
A-codiert
LED
Nein
Material Gewindering
Zinkdruckguss
Nominal current
4 A
Nominal voltage
250 V
Schutzart
IP67
IP68
im verschraubten Zustand
IP65
IP66
Steckzyklen
≥ 100
Superficie dei contatti
vergoldet
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3
Version
Zwillingsleitung, Stift, gerade
2x Buchse, gewinkelt
Сопротивление изоляции
108 Ω

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
250 V

Allgemeine Standards

Steckverbinder Norm
IEC 61076-2-101
Zertifikat-Nr. (cULus)
E307231

Normen

Steckverbinder Norm
IEC 61076-2-101

Stecker links

Stecker links
M12, A-codiert, IP68, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M12, A-codiert, IP68, Buchsenkontakt, gewinkelt 90°, Kunststoff, ungeschirmt, M12, A-codiert, IP68, Buchsenkontakt, gewinkelt 90°, Kunststoff, ungeschirmt

Produktbilder

Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
