Eigenschaften

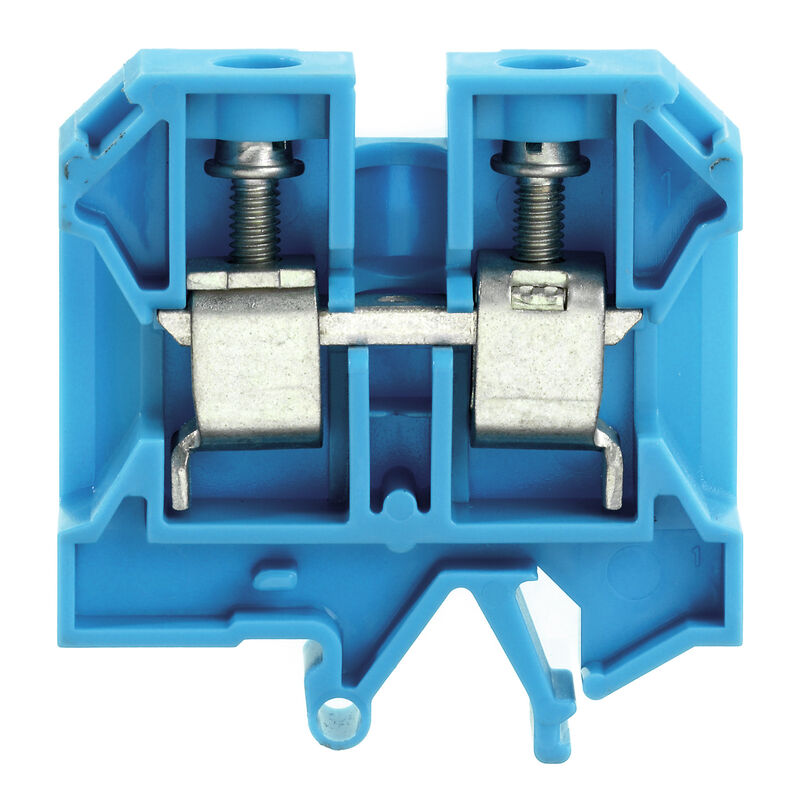

| Ausfuehrung | Durchgangs-Reihenklemme, Schraubanschluss, blau, 16 mm², 76 A, 1000 V, Anzahl Anschlüsse: 2 |
| Best.-Nr. | 0271080000 |
| Art | SAK 16 BL |
| GTIN (EAN) | 4008190097578 |
| VPE | 50 Stück |
| Tiefe | 57,5 mm |
| Tiefe (inch) | 2,264 inch |
| Höhe | 50 mm |
| Höhe (inch) | 1,968 inch |
| Breite | 12 mm |
| Breite (inch) | 0,472 inch |
| Nettogewicht | 26,58 g |
| Lagertemperatur | -25 °C...55 °C |
| Einsatztemperaturbereich | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 100 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | PA 66 |
| Farbe | blau |
| Brennbarkeitsklasse nach UL 94 | V-2 |
| Zertifikat-Nr. (ATEX) | TUEV18ATEX8207U |
| Zertifikat-Nr. (IECEX) | IECEXTUR18.0017U |
| Spannung max (ATEX) | 690 V |
| Strom (ATEX) | 74.5 A |
| Leiterquerschnitt max (ATEX) | 16 mm² |
| Spannung max (IECEX) | 690 V |
| Strom (IECEX) | 74.5 A |
| Leiterquerschnitt max (IECEX) | 16 mm² |
| Einsatztemperaturbereich | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Kennzeichnung EN 60079-7 | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU | II 2 G D |
| Ausführung |
Schraubanschluss
für schraubbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 32 |
| N-Funktion | Ja |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Anzahl gleicher Klemmen | 1 |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max. | 16 mm² |
| Abisolierlänge | 15 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 2,4 Nm |
| Anzugsdrehmoment, min. | 2 Nm |
| Klemmbereich, max. | 16 mm² |
| Klemmbereich, min. | 2,5 mm² |
| Klemmschraube | M 4 |
| Klingenmaß | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1 | B6 |
| Leiteranschlussquerschnitt AWG, max. | AWG 6 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 10 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 4 mm² |
| Zwillings-Aderendhülse, max. | 10 mm² |
| Zwillings-Aderendhülse, min. | 1,5 mm² |
| Leiterquerschnitt max (CSA) | 4 AWG |
| Leiterquerschnitt min (CSA) | 14 AWG |
| Spannung Gr C (CSA) | 600 V |
| Strom Gr C (CSA) | 87 A |
| Zertifikat-Nr. (CSA) | 154685-1501714 |
| Leiteranschlussquerschnitt AWG, max. | AWG 6 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 32 |
| Bemessungsquerschnitt | 16 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung DC | 1.000 V |
| Nennstrom | 76 A |
| Strom bei max. Leiter | 76 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,42 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 2,43 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 4 AWG |
| Leitergr. Factory wiring min (UR) | 12 AWG |
| Leitergr. Field wiring max (UR) | 4 AWG |
| Leitergr. Field wiring min (UR) | 12 AWG |
| Spannung Gr C (UR) | 600 V |
| Strom Gr C (UR) | 80 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35510)
[CFAT SAK 16](https://mdcop.weidmueller.com/mediadelivery/asset/900_207089) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253945) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89281) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153736) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207098) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36743) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58913) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0271080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0271080000) |
| Produktänderungsmitteilung | [20210308 Technical Change SAK PA 32](https://mdcop.weidmueller.com/mediadelivery/asset/900_200383) |
| Anwenderdokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI SAK 16/32](https://mdcop.weidmueller.com/mediadelivery/asset/900_207107) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |            |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (UR) | E60693 |
| Zertifikat-Nr. (cURusEX) | E184763 |
