Eigenschaften
Ausfuehrung | SAFESERIES, Sicherheitsrelais,24 V DC ±15 %, 24 VDC +15 % -10 % bei Autostart, 35 mA, 5, SIL 3, DIN EN 61508, EN ISO 13849-1 (PLe) |
Best.-Nr. | 1319280000 |

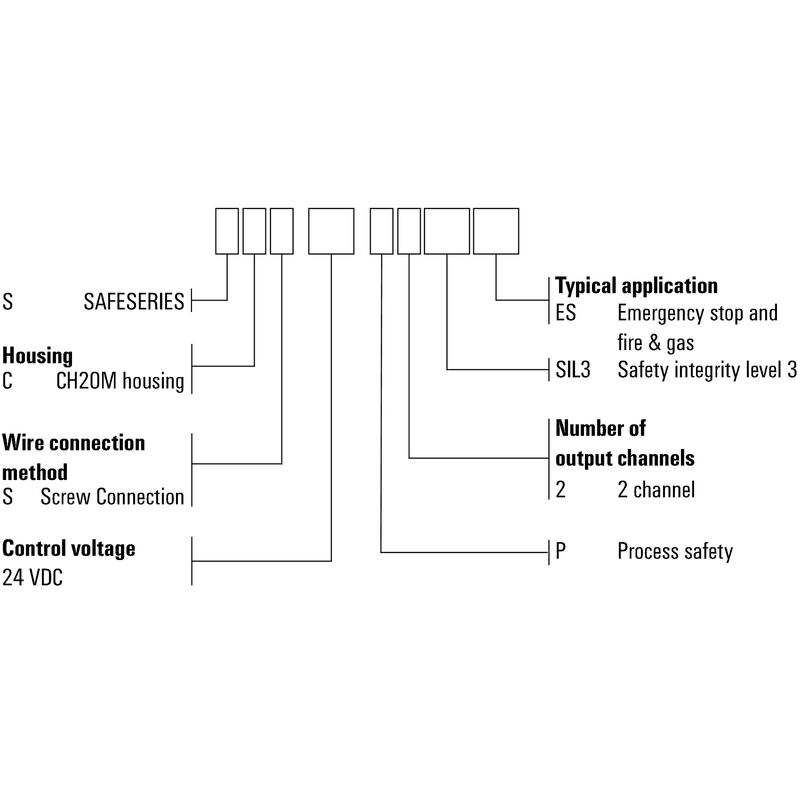

Art | SCS 24VDC P2SIL3ES |
GTIN (EAN) | 4050118125078 |
VPE | 1 Stück |

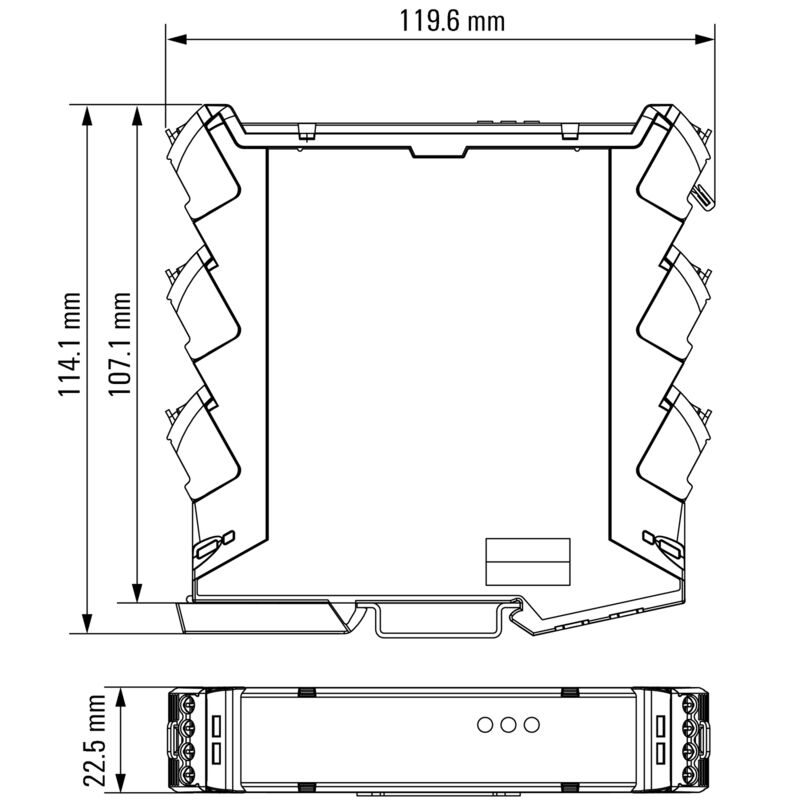

Tiefe | 114,1 mm |
Tiefe (inch) | 4,492 inch |
Höhe | 119,6 mm |
Höhe (inch) | 4,709 inch |
Breite | 22,5 mm |
Breite (inch) | 0,886 inch |
Nettogewicht | 292 g |
Lagertemperatur | -40 °C...85 °C |
Betriebstemperatur | -25 °C...55 °C |
Feuchtigkeit | 40 °C / 93 % rel.Feuchte, keine Betauung |
RoHS-Konformitätsstatus | Konform mit Ausnahme |
RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
SCIP | 332bc555-bc84-431d-ba7a-563be05e80bd |

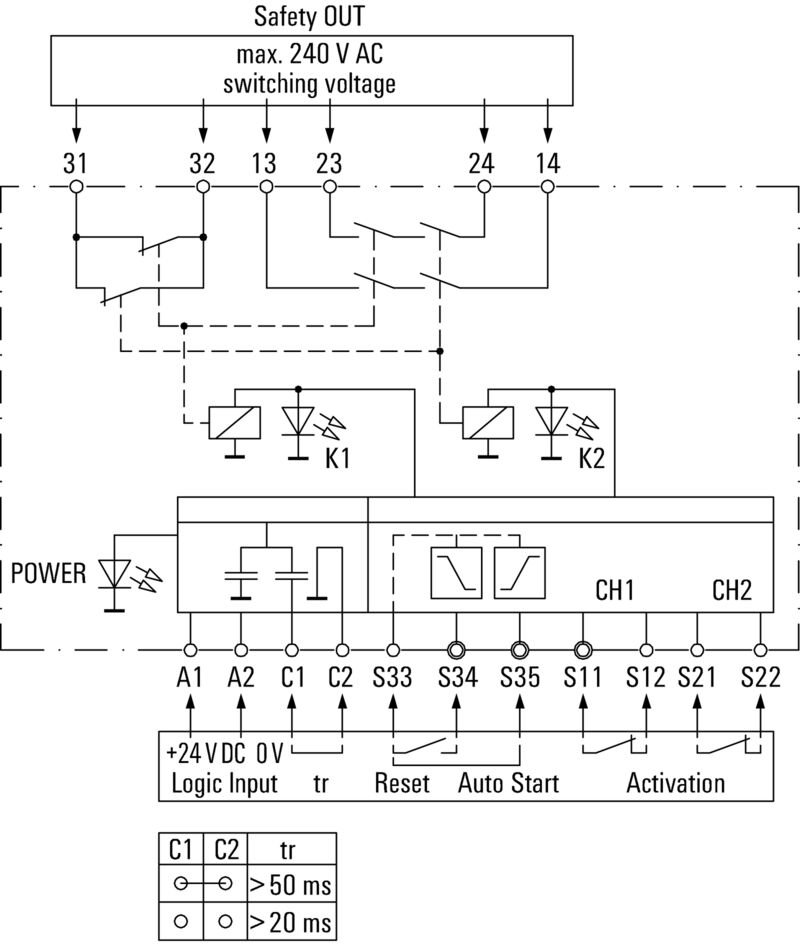

Anschlussbezeichnung |
A1
A2 C1 C2 |
Nennsteuerspannung |
24 V DC ±15 %
24 VDC +15 % -10 % bei Autostart |
Stromaufnahme |
55 mA (Freigabekreis betätigt)
6 mA (Freigabekreis nicht betätigt) |
garantierte Stromaufnahme bei 24 V DC -10 % | 35 mA |
Einschaltstrom |
750 mA / 5 ms (beim Starten mit S33/S34 (Startkreis))
2 A / 20 ms (beim Starten mit A1/A2 (Autostart)) |
Reaktionszeit |
mit Brücke über C1/C2: typ. 50 ms
ohne Brücke über C1/C2: typ. 20 ms |
Statusanzeige |
LED grün, Power
LED gelb, Signal |
Schutzschaltung |
Verpolungsschutz
Freilaufdiode |
Kurzschlusserkennung | Ja, max 4 s bis zur Abschaltung (Polyfuse) |
Anschlussbezeichnung |
S33
S34 S35 |
Betriebsspannung | 22 V DC, aus interner Speisung |
Funktion |
fallende Flanke (Taster über S33/S34)
steigende Flanke (feste Brücke über S33/S35) |
Anschlussbezeichnung |
S11
S12 S21 S22 |
Eingang | 2, jeweils extern brückbar |
Betriebsspannung | 22 V DC, aus interner Speisung |
Anschlussbezeichnung |
13
14 23 24 |
Ausführung Kontakt | 2 NO zwangsgeführt (EN 50205 Typ B) |
Kontaktbasismaterial | AgSnO |
Schaltspannung AC, max. | 250 V |

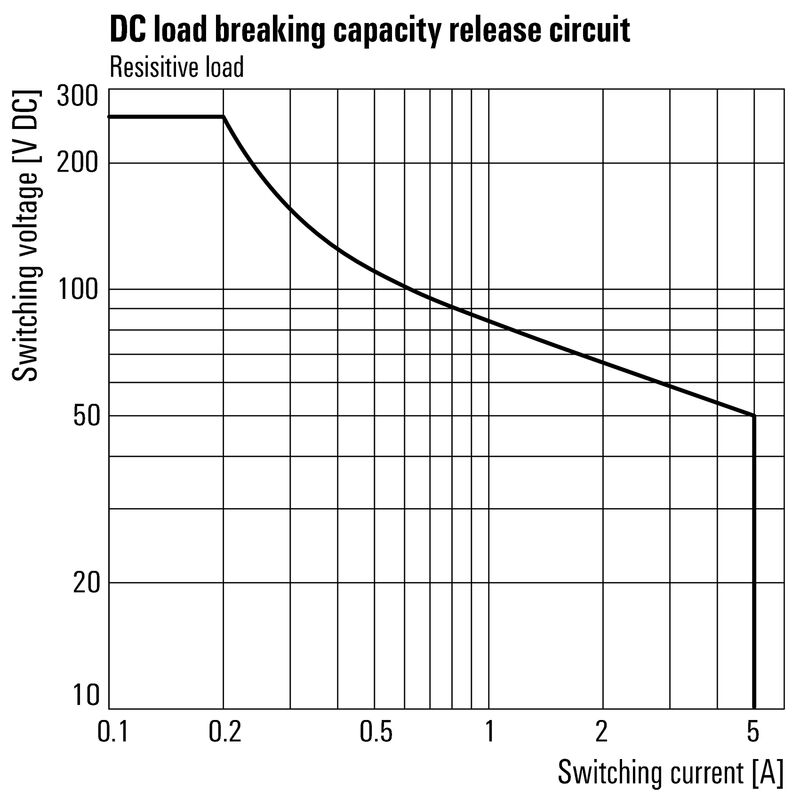

max. zulässiger Schaltstrom | 5 A |
max. Schaltstrom, externe Sicherung | 5 A |
max. Schaltleistung | 1250 VA |
externe Vorsicherung | 5 A träge |
Einschaltzeit |
55 ms (C1/C2 gebrückt, über A1/A2 geschaltet)
30 ms (Schließung/Öffnung Überwachungskreis) |
Ausschaltzeit |
55 ms (C1/C2 gebrückt, über A1/A2 geschaltet)
15 ms (Schließung/Öffnung Überwachungskreis) |
min. Schaltleistung | 10 mA @ 12 V |
Anschlussbezeichnung |
31
32 |
Ausführung Kontakt | 1 NC zwangsgeführt (EN 50205 Typ B) |
Schaltspannung AC, max. | 250 V |
max. Schaltstrom. | 1 A |
Gerätetyp | A |
Tproof | 12 a |
Hardware Fehlertoleranz (HFT) | 1 |
Sicherheitskategorie | SIL 3 |
Sicherheitsnorm |
DIN EN 61508
EN ISO 13849-1 (PLe) |
Einsatzhöhe |
≤ 2000 m
über N.N. |
Tragschiene | TS 35 |
Farbe |
schwarz
gelb |
Bemessungsspannung | 300 V |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 5,5 mm |
Spannungsfestigkeit Steuerseite - Lastseite | 4 kVeff / 1 min |
Spannungsfestigkeit zur Tragschiene | 4 kVeff / 1 Min. |
Stehstoßspannung | 6 kV (1,2/50 µs) |
Schutzart | IP20 |
Normen |
EN 61000
EN 61326-3-2 EN ISO 13849-1 (PLe) |
Ausrüstung von Feuerungsanlagen | EN 50156 |
Leiteranschlusstechnik | Schraubanschluss |
Abisolierlänge Bemessungsanschluss | 8 mm |
Anzugsdrehmoment, min. | 0,4 Nm |
Anzugsdrehmoment, max. | 0,6 Nm |
Klemmbereich, Bemessungsanschluss | 1,5 mm² |
Klemmbereich, min. | 0,13 mm² |
Klemmbereich, max. | 2,5 mm² |
Leiteranschlussquerschnitt AWG, min. | AWG 26 |
Leiteranschlussquerschnitt AWG, max. | AWG 12 |
Leiteranschlussquerschnitt, eindrähtig, min. | 0,2 mm² |
Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, min. | 0,2 mm² |
Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,2 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,2 mm² |
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 2,5 mm² |
Klingenmaß | Gr. PH0 |
Zulassung / Zertifikat / Konformitätsdokument |
[TUV Safety Approved certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_38306)
[EG-Baumusterprüfbescheinigung / EC type-examination certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_38308) [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38738) |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54116) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1319280000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1319280000) |
Software | [Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074) |
Anwenderdokumentation |
[Beipackzettel / Package Insert - multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39328)
[Sicherheitshandbuch – Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_67205) [Safety manual – English](https://mdcop.weidmueller.com/mediadelivery/asset/900_67206) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001449 |
ETIM 7.0 | EC001449 |
ETIM 8.0 | EC001449 |
ETIM 9.0 | EC001449 |
ECLASS 9.0 | 27-37-18-19 |
ECLASS 9.1 | 27-37-18-19 |
ECLASS 10.0 | 27-37-18-19 |
ECLASS 11.0 | 27-37-18-19 |
ECLASS 12.0 | 27-37-18-19 |
ECLASS 13.0 | 27-37-18-19 |
ECLASS 14.0 | 27-37-18-19 |
Zulassungen | ![CE](/picture/CE.gif) ![FUSAFETY](/picture/FUSAFETY.gif) |
ROHS | Konform |
