Eigenschaften
| Ausführung | Schnittstelle, Steckverbinder nach DIN 41617 Federleiste |
| Best.-Nr. | 8174800000 |

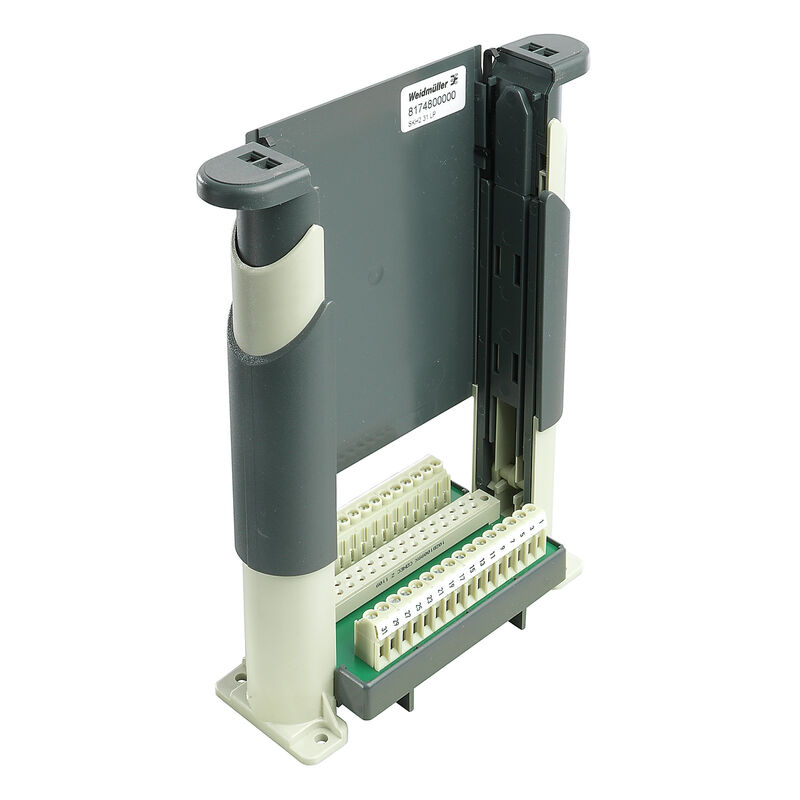

| Typ | SKH2 31 LP |
| GTIN (EAN) | 4008190000325 |
| VPE | 1 Stück |
| Tiefe | 193 mm |
| Tiefe (inch) | 7,598 inch |
| Höhe | 61 mm |
| Höhe (inch) | 2,402 inch |
| Breite | 160 mm |
| Breite (inch) | 6,299 inch |
| Nettogewicht | 358 g |
| Lagertemperatur | -40...60 °C |
| Betriebstemperatur | 0...55 °C |
| REACH SVHC | Lead 7439-92-1 |
| Anschluss (Feldseite) | LP 5.08mm |
| Anschluss (Steuerseite) | Steckverbinder nach DIN 41617 Federleiste |
| Anzahl der Pole (Steuerungsseite) | 31-polige Buchse |
| Bauform der steckbaren Platine | Euroformat 100x160 mm für 19" Racks |
| Kontaktbestückung | a und b |
| Bemessungsspannung | 125V AC / 150V DC |
| Nennstrom pro Anschluss | 4 A |
| Entsprechend | DIN EN 50178 |
| Bemessungsisolationsspannung | < 150 V AC |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Impulsspannungsprüfung (1,2/50µs) | 1,5 kV |
| Durchschlagsfestigkeitsprüfung AC | 0,8 kV |
| Abisolierlänge | 6 mm |
| Anzugsmoment, max. | 0,6 Nm |
| Anzugsmoment, min. | 0,5 Nm |
| Art der Verbindung | Schraubanschluss |
| Fest, max. H05(07) V-U | 6 mm² |
| Fest, min. H05(07) V-U | 0,5 mm² |
| Flexibel mit Hülse, max. | 2,5 mm² |
| Flexibel mit Hülse, min. | 0,5 mm² |
| Flexibel, max. H05(07) V-K | 4 mm² |
| Flexibel, min. H05(07) V-K | 0,5 mm² |
| Hülse mit Kunststoffkragen, max. | 2,5 mm² |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Leiteranschlussquerschnitt max. AWG | AWG 12 |
| Leiteranschlussquerschnitt min. AWG | AWG 26 |
| Zulassung / Zertifikat / Konformitätsdokument | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153599) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8174800000&norm=0) |
| Produktänderungsmitteilung | [20211110 Technical change to SKH interfacesl](https://mdcop.weidmueller.com/mediadelivery/asset/900_245875) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-92 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| Zulassungen |  |
| ROHS | Konform |
