SL-SMT 3.50/07/90LF 1.5SN BK RL

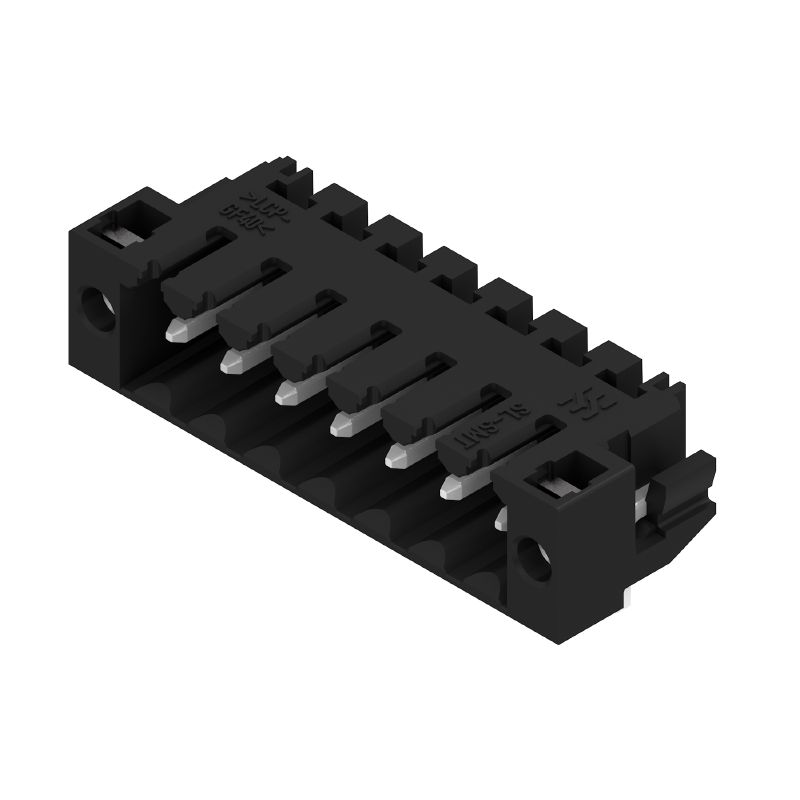

Produktillustration
SL-SMT 3.50/07/90LF 1.5SN BK RL

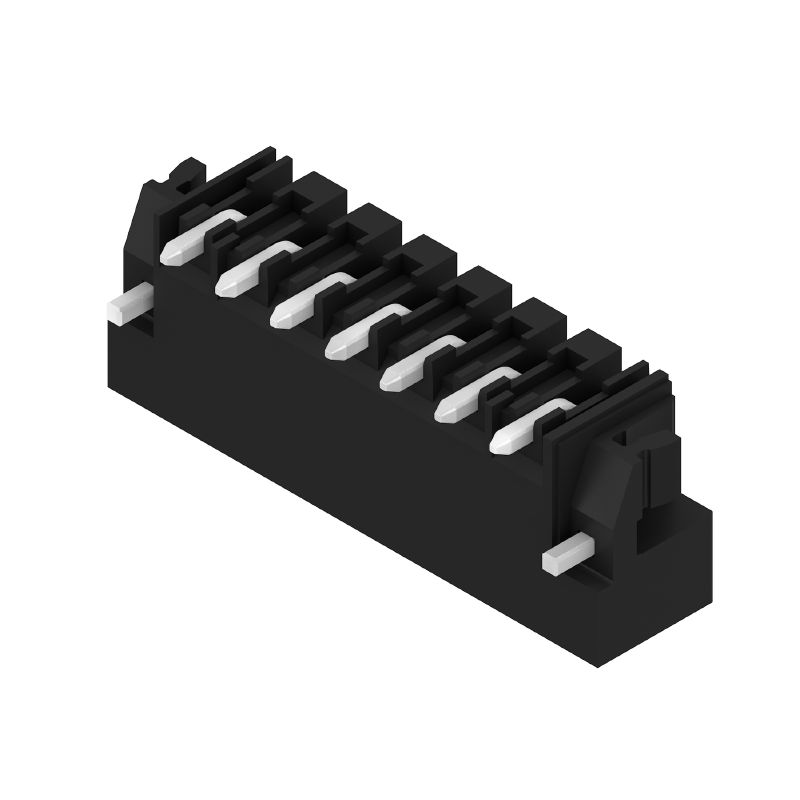

Produktillustration
SL-SMT 3.50/07/90LF 1.5SN BK RL
Dimensional drawing
L1 = 28.00 mm | P = 3.50 mm
SL-SMT 3.50/07/90LF 1.5SN BK RL
Dimensional drawing
SL-SMT 3.50/07/90LF 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 3.50/07/90LF 1.5SN BK RL
Exempel på användning
Compliant with existing standards

SL-SMT 3.50/07/90LF 1.5SN BK RL

Kretskortsstickanslutning, Stiftlist, Lödfläns, THT/THR lödanslutning, 3.50 mm, Antal poler: 7, 90°, Lödstiftlängd (l): 1.5 mm, förtennad, svart, Tape

Produkt-ID 1805360000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 7 Är en motdel till 7 Använda produkter 14
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allmänna beställningsdata

Ausfuehrung
Kretskortsstickanslutning, Stiftlist, Lödfläns, THT/THR lödanslutning, 3.50 mm, Antal poler: 7, 90°, Lödstiftlängd (l): 1.5 mm, förtennad, svart, Tape
Order No.
1805360000
Type
SL-SMT 3.50/07/90LF 1.5SN BK RL
GTIN (EAN)
4032248269716
Qty.
385 items
Produktparametrar
IEC: 320 V / 15 A
UL: 300 V / 10 A
Förpackning
Tape

Mått och vikter

Depth
11,1 mm
Byggdjup (tum)
0,437 inch
Height
9 mm
Bygghöjd (tum)
0,354 inch
Höjd lägstbyggande
7,5 mm
Breite
31,5 mm
Byggbredd (tum)
1,24 inch
Poids net
3,324 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Produktfamilj
OMNIMATE Signal – serie BL/SL 3.50
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT/THR lödanslutning
Delning i mm (P)
3,5 mm
Delning i tum (P)
0,138 "
Anslutningsvinkel
90°
Antal poler
7
Antal lödstift per pol
1
Lödstiftlängd (l)
1,5 mm
Tolerans för stiftlängd
0 / -0,3 mm
Dimensioner för lödstift
d = 1,2 mm
oktagonal
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Ytterdiameter för löddyna
2,3 mm
Template aperture diameter
2,1 mm
L1 in mm
21 mm
L1 i tum
0,827 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP10
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Stickcykler
25
Max. instickskraft/pol
6 N
Max. dragkraft/pol
6 N

Materialdata

Insulating material
LCP GF
Colour
svart
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Contact material
Cu-legering
Contact surface
förtennad
Структура слоев соединения под пайку
2...3 µm Ni / 5...7 µm Sn
플러그 접점의 레이어 구조
2...3 µm Ni / 5...7 µm Sn
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
15 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
12 A
Rated current, min. number of poles (Tu=40°C)
13 A
Corriente nominal, número de polos máx. (Tu=40 °C)
10 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 100 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1176845
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning på ESD-nivå
statisk dissipativ
Förpackning
Tape
VPE-längd
329 mm
VPE-bredd
329 mm
VPE-höjd
49 mm
Tape depth (T2)
12,1 mm
Tape width (W)
44 mm
Tape pocket depth (K0)
11,6 mm
Tape pocket height (A0)
11,41 mm
Tape pocket width (B0)
33,2 mm
Tape pocket separation (P1)
16 mm
Tape hole separation (E)
1,75 mm
Tape pocket separation (F)
20,2 mm
Tape reel diameter ∅ (A)
330 mm
Surface resistance
Rs = 109 - 1012 Ω

Viktig hänvisningstext

IPC conformity
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Remarques

• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Lödhålsdiameter D=1,4+0,1mm
• Lödhålsdiameter D = 1,5 + 0,1 mm, från 9 poler
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
