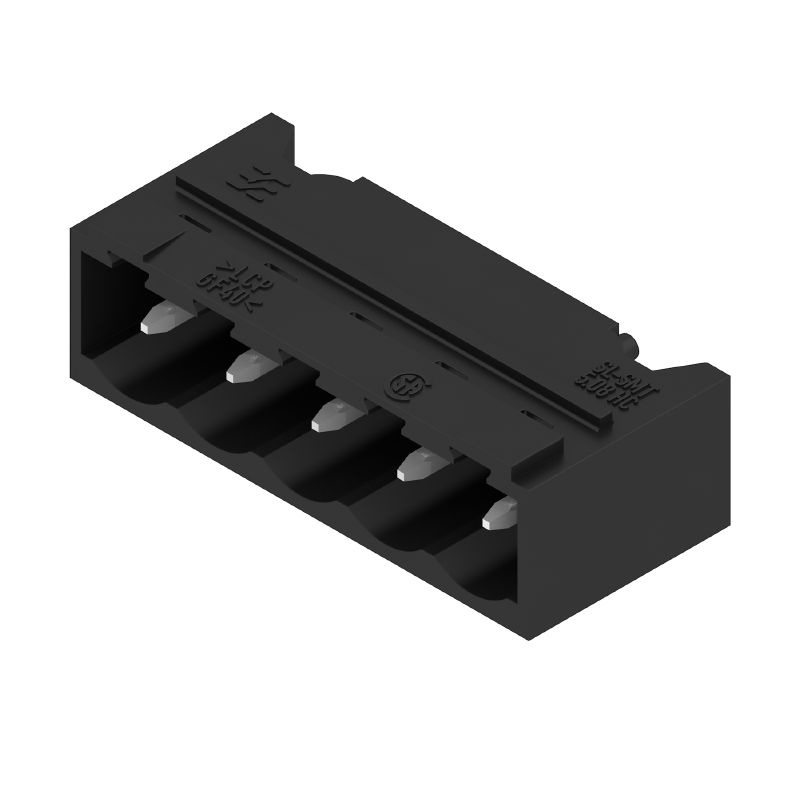

SL-SMT 5.08HC/05/90G 3.2SN BK BX
Product image

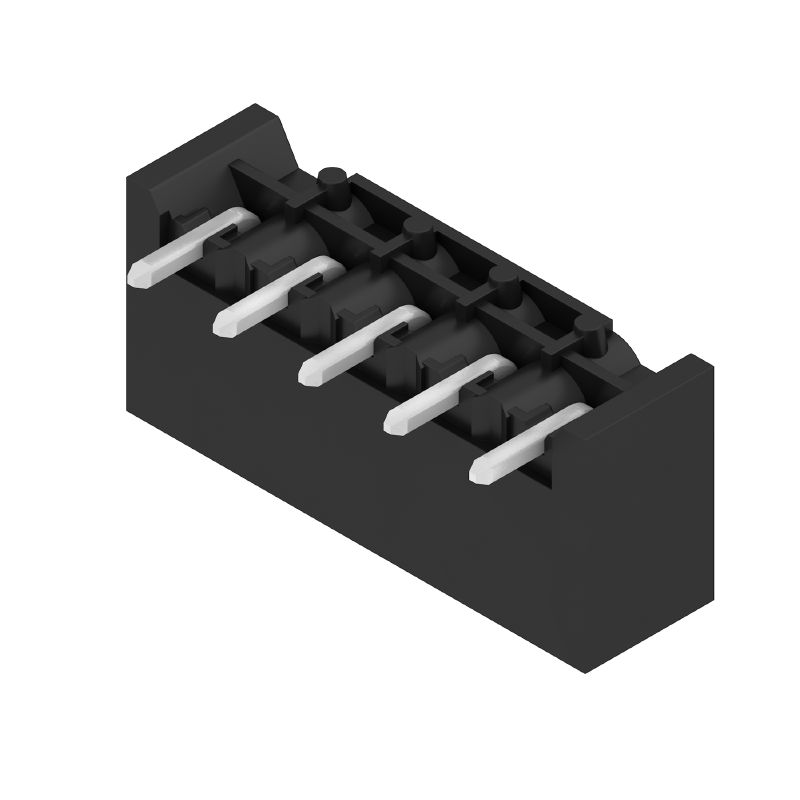

SL-SMT 5.08HC/05/90G 3.2SN BK BX
Dimensional drawing
SL-SMT 5.08HC/05/90G 3.2SN BK BX
Product benefits
Safe power transmission
Proven properties

SL-SMT 5.08HC/05/90G 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 5.08 mm, Nombre de pôles: 5, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Tuotteen tunnus 1780210000
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 6 On vastine kohteelle 22 Samankaltaiset tuotteet 21
Homologaciones Informations générales de commande Dimensiones y pesos Conformité environnementale du produit Caractéristiques du système Données des matériaux Datos nominales conformes a IEC Données nominales selon CSA Dati di dimensionamento sec. UL 1059 Emballage Fontos megjegyzés Classificazioni

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 5.08 mm, Nombre de pôles: 5, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Order No.
1780210000
Type
SL-SMT 5.08HC/05/90G 3.2SN BK BX
GTIN (EAN)
4032248165537
Qty.
50 items
Product data
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Packaging
Box

Dimensiones y pesos

Depth
12 mm
Depth (inches)
0.472 inch
Height
11.6 mm
Altezza (pollici)
0.457 inch
Altezza minima
8.4 mm
Width
27.3 mm
폭 (인치)
1.075 inch
Net weight
2.76 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

Caractéristiques du système

Product family
OMNIMATE Signal - série BL/SL 5.08
Type of connection
Áramköri lap csatlakozás
Mounting onto the PCB
Collegamento a saldare THT/THR
Pitch in mm (P)
5.08 mm
Pitch in inches (P)
0.2 "
Outgoing elbow
90°
Number of poles
5
Number of solder pins per pole
1
Solder pin length (l)
3.2 mm
Solder pin length tolerance
0 / -0,3 mm
Solder pin dimensions
d = 1,2 мм
восьмиугольный
Solder eyelet hole diameter (D)
1.4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 in mm
20.32 mm
L1 в дюймах
0.8 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
9 N
Max. dragkraft/pol
7 N

Données des matériaux

Insulating material
LCP GF
Colour
fekete
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Сплав меди
Contact surface
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn матовый
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Datos nominales conformes a IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
27.5 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
16.5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Données nominales selon CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18.5 A
Rated current (Use group D / CSA)
18.5 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Dati di dimensionamento sec. UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18.5 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Emballage

Packaging
Boîte
VPE length
166 mm
VPE width
68 mm
VPE height
42 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes

• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Diametro del foro di equipaggiamento D = 1,4+0,1 mm
• Diametro del foro di saldatura D = 1,5 + 0,1 mm, da 9 poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
