SU 10.16HP/05/270MF2 3.5AG BK BX
Produktbild

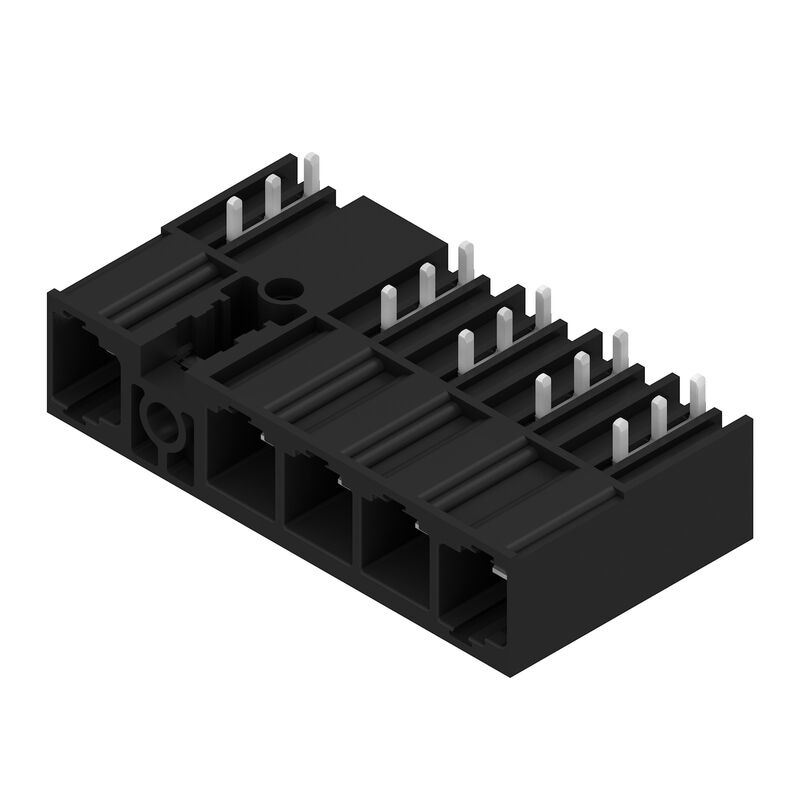

SU 10.16HP/05/270MF2 3.5AG BK BX
Produktbild
SU 10.16HP/05/270MF2 3.5AG BK BX
Maßbild
SU 10.16HP/05/270MF2 3.5AG BK BX
Diagramm
SU 10.16HP/05/270MF2 3.5AG BK BX
Anwendungsbeispiel

SU 10.16HP/05/270MF2 3.5AG BK BX

Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение THT под пайку, 10.16 mm, Количество полюсов: 5, 270°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик

Art.-Nr. 2597290000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 15
Zulassungen Основные данные для заказа Abmessungen und Gewichte Экологическое соответствие изделия Системные характеристики Material data IEC 정격데이터 Nenndaten nach CSA Nenndaten nach UL 1059 Opakowanie Viktig hänvisningstext Klassifikationen

Zulassungen

ROHS
Konform

Основные данные для заказа

Versione
Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение THT под пайку, 10.16 mm, Количество полюсов: 5, 270°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик
N. d’ordine
2597290000
Típus
SU 10.16HP/05/270MF2 3.5AG BK BX
GTIN (EAN)
4050118609455
CPZ
30 Stück
Produkt-Kennzahlen
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Verpackung
Box

Abmessungen und Gewichte

Peso netto
21,41 g

Экологическое соответствие изделия

RoHS megfelelőségi állapot
Соответствует без исключения
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Системные характеристики

Produktfamilie
OMNIMATE Power — серия BU/SU 10.16HP
Anschlussart
Kretskortanslutning
Mounting onto the PCB
THT-Lötanschluss
Pitch in mm (P)
10,16 mm
Pitch in inches (P)
0,4 "
Outgoing elbow
270°
Número de polos
5
Lötstiftlänge (l)
3,5 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Rozměry pájecích pinů
1,2 x 1,1 mm
Lötstift-Abmessungen=d Toleranz
+0,1 / -0,1 mm
L1 in mm
40,64 mm
L1 in Zoll
1,6 "
Polreihenzahl
2
Anzugsdrehmoment
  • Drehmoment Typ:
    Befestigungsschraube, Leiterplatte
  • Nutzungsinformationen:
    • Dicke:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Anzugsdrehmoment:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812340000
    • Dicke:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Anzugsdrehmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812340000
    • Dicke:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Anzugsdrehmoment:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812290000

Material data

Materiale isolante
PBT GF
Colori
svart
Tabella dei colori (simile)
RAL 9011
Brennbarkeitsklasse nach UL 94
V-0
Materiale dei contatti
Cu-leg
Kontaktoberfläche
verzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

IEC 정격데이터

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
78,3 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
67,9 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
70,6 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
61,3 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1.000 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
690 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV
Distanza in aria, min.
8,9 mm
Distanza superficiale, min.
10,5 mm

Nenndaten nach CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
60 A
Rated current (Use group C / CSA)
60 A
Nennstrom (Use group D / CSA)
5 A

Nenndaten nach UL 1059

Nennspannung (Use group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
60 A
Jmenovitý proud (aplikační skupina C / UL 1059)
60 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Kriechstrecke, min.
10,5 mm
Luftstrecke, min.
8,9 mm

Opakowanie

Packaging
skrzynia
VPE length
338 mm
VPE width
130 mm
VPE height
44 mm

Viktig hänvisningstext

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Für alle Anwendungen mit Flansch empfehlen wir die Stiftleiste mit Hilfe des Lötflansches oder selbstschneidenden Schrauben auf der Platine zu fixieren.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
