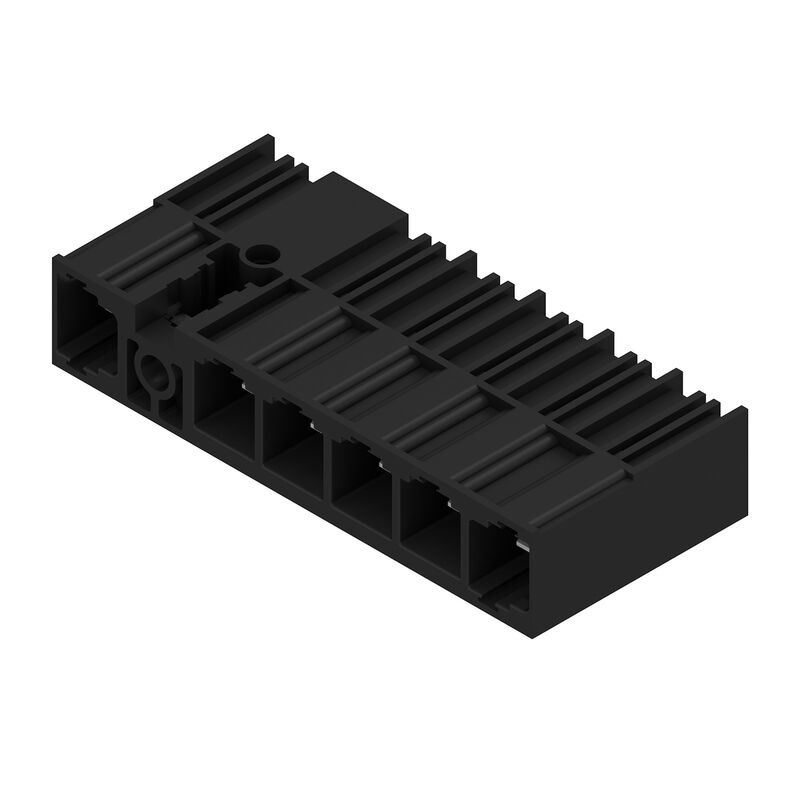

SU 10.16HP/06/90MF2 3.5AG BK BX
Produktbild
SU 10.16HP/06/90MF2 3.5AG BK BX
Produktbild
SU 10.16HP/06/90MF2 3.5AG BK BX
Maßbild
SU 10.16HP/06/90MF2 3.5AG BK BX
Diagramm
SU 10.16HP/06/90MF2 3.5AG BK BX
Anwendungsbeispiel

SU 10.16HP/06/90MF2 3.5AG BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box

Art.-Nr. 2597210000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 15
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box
Best.-Nr.
2597210000
Art
SU 10.16HP/06/90MF2 3.5AG BK BX
GTIN (EAN)
4050118609271
VPE
24 Stück
Produkt-Kennzahlen
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Verpackung
Box

Abmessungen und Gewichte

Nettogewicht
25,32 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Famiglia prodotti
OMNIMATE Power - Serie BU/SU 10.16HP
Csatlakozás típusa
Platinenanschluss
Монтаж на печатной плате
THT-Lötanschluss
Шаг в мм (P)
10,16 mm
Delning i tum (P)
0,4 "
Angolo di uscita
90°
Antal poler
6
Antal lödstift per pol
3
Solder pin length (l)
3,5 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioner för lödstift
1,2 x 1,1 mm
Dimensioner för lödstift = d-tolerans
+0,1 / -0,1 mm
Bestückungsloch-Durchmesser (D)
1,6 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
60,96 mm
L1 in Zoll
2,4 "
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingersicher gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt
Durchgangswiderstand
2,00 mΩ
Kodierbar
Ja
Anzugsdrehmoment
  • Drehmoment Typ:
    Befestigungsschraube, Leiterplatte
  • Nutzungsinformationen:
    • Dicke:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Anzugsdrehmoment:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812340000
    • Dicke:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Anzugsdrehmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812340000
    • Dicke:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Anzugsdrehmoment:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812290000

Werkstoffdaten

Isolierstoff
PBT GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
versilbert
Schichtaufbau - Lötanschluss
≥ 3 µm Ag
Schichtaufbau - Steckkontakt
≥ 3 µm Ag
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
78,3 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
67,9 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
70,6 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
61,3 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1 000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1 000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
690 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
8 kV
Kurzzeitstromfestigkeit
3 x 1s mit 1000 A
Kriechstrecke, min.
10,5 mm
Luftstrecke, min.
8,9 mm

Nenndaten nach CSA

Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
300 V
Märkspänning (användargrupp D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
60 A
Märkström (användargrupp C / CSA)
60 A
Märkström (användargrupp D / CSA)
5 A

Nenndaten nach UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
600 V
Nennstrom (Use group B / UL 1059)
60 A
Märkström (användargrupp C / UL 1059)
60 A
Märkström (användargrupp D / UL 1059)
5 A
Creepage distance, min.
10,5 mm
Vzdušná vzdálenost, min.
8,9 mm

Verpackungen

Packaging
Box
Długość VPE
338 mm
Larghezza VPE
130 mm
Altezza VPE
44 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Für alle Anwendungen mit Flansch empfehlen wir die Stiftleiste mit Hilfe des Lötflansches oder selbstschneidenden Schrauben auf der Platine zu fixieren.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
