Eigenschaften

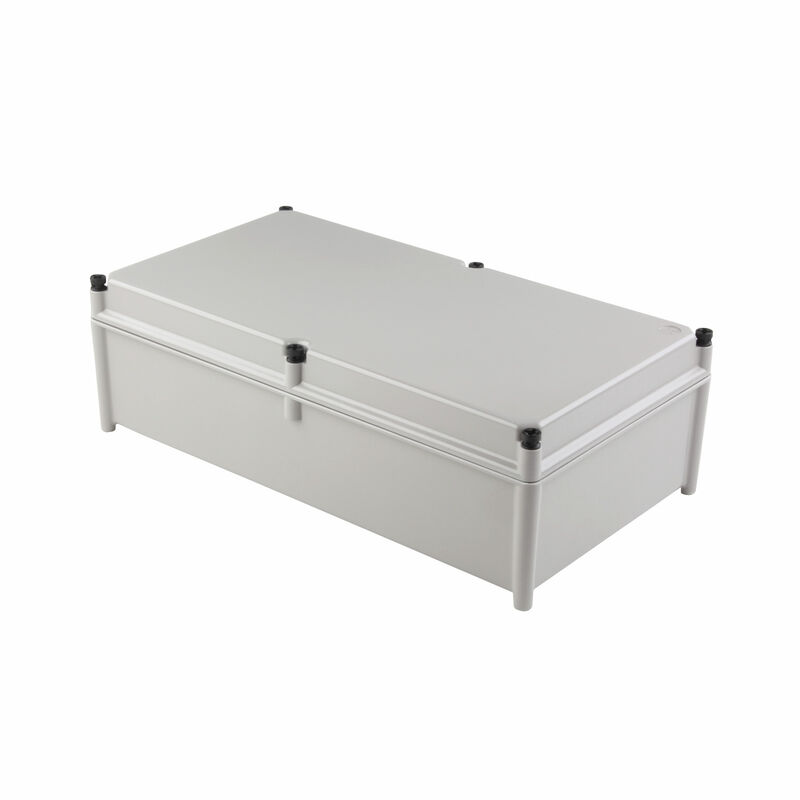

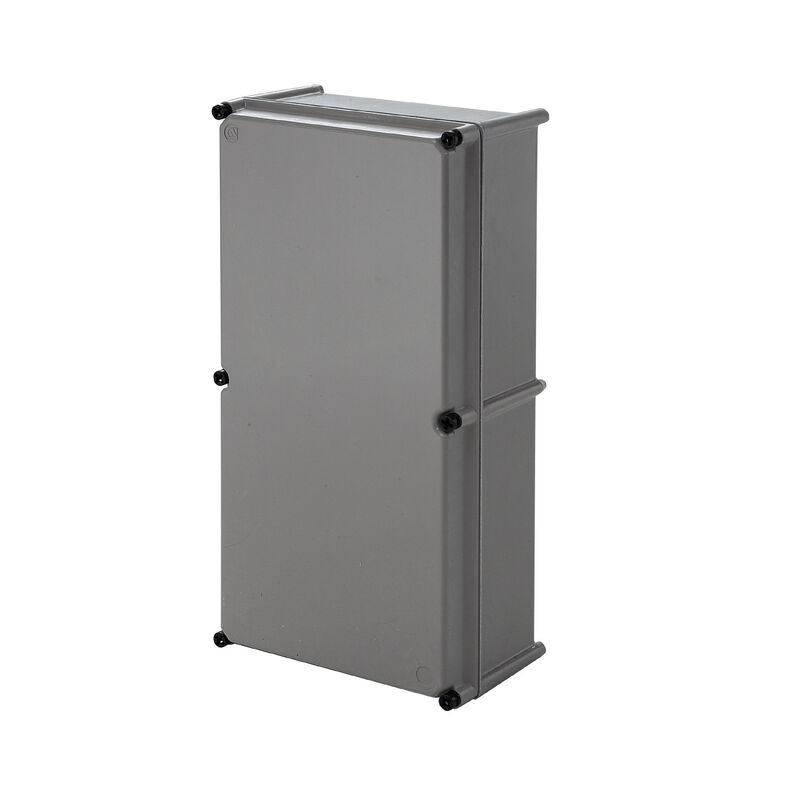

| Ausfuehrung | TBF (Polyester-Leergehäuse), Leergehäuse, Höhe: 603 mm, Breite: 302 mm, Tiefe: 175 mm, Werkstoff: glasfaser-verstärktes Polyester, unbehandelt, lichtgrau |
| Best.-Nr. | 0360500000 |
| Art | TBF 60/30/18 7035 |
| GTIN (EAN) | 4032248025169 |
| VPE | 1 Stück |
| Tiefe | 175 mm |
| Tiefe (inch) | 6,89 inch |
| Höhe | 603 mm |
| Höhe (inch) | 23,74 inch |
| Breite | 302 mm |
| Breite (inch) | 11,89 inch |
| Nettogewicht | 4.479 g |
| Betriebstemperatur | -50 °C...130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 88 |
| M16 | 48 |
| M20 | 40 |
| M25 | 20 |
| M32 | 8 |
| M40 | 6 |
| M50 | 6 |
| M63 | 4 |
| M12 | 44 |
| M16 | 24 |
| M20 | 20 |
| M25 | 10 |
| M32 | 4 |
| M40 | 3 |
| M50 | 3 |
| M63 | 2 |
| Konformitätserklärung Nr. (DoC LVD) | DoC DE PS2420 220224 002ISS01 |
| Anzahl Deckelschrauben | 6 |
| Betriebstemperatur, max. | 130 °C |
| Betriebstemperatur, min. | -50 °C |
| Brennbarkeitsklasse nach UL 94 | HB |
| Deckel | Ja |
| Deckelbefestigung | Kreuzschlitznylonschrauben |
| Dichtungsmaterial | Polyurethan |
| Drehmoment Deckelschrauben | 1,5 Nm |
| Einbaubefestigung | 4 bzw. 6 Stehbolzen M6 Innengewinde |
| Einbauhinweis | Schraubmontage |
| Einsatzgebiete |
Gebäudetechnik
Transportwesen Verpackungsindustrie Maschinenbau |
| Flanschplatte | Nein |
| Gehäusebefestigung | 6,5 mm durch Gehäuseboden |
| Normen |
IEC 60529
EN 60529 EN 62208 EN/IEC 61439-2 |
| Oberfläche | unbehandelt |
| Schlagfestigkeit |
IK08 nach IEC 62208
IK10 nach IEC 62262 |
| Schutzart | IP67 |
| Toxizität | Halogenfrei |
| Werkstoff | glasfaser-verstärktes Polyester |
| Zugangsöffnung Breite | 276 mm |
| Zugangsöffnung Höhe | 578 mm |
| WDU 10 / ZDU 10 | 1x51 |
| WDU 16 / ZDU 16 | 1x37 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x101 |
| WDU 35 / ZDU 35 | 1x32 |
| WDU 4 / ZDU 4 | 1x85 |
| WDU 6 / ZDU 6 | 1x64 |
| WDU 10 / ZDU 10 | 5x22 |
| WDU 16 / ZDU 16 | 5x16 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 5x44 |
| WDU 35 / ZDU 35 | 5x14 |
| WDU 4 / ZDU 4 | 5x37 |
| WDU 6 / ZDU 6 | 5x28 |
| Zulassung / Zertifikat / Konformitätsdokument | [DoC Declaration of Conformity LVD - TBF Empty Enclosures - DoC DE PS2420 220224 002ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_306389) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76962) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0360500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0360500000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Konform |
