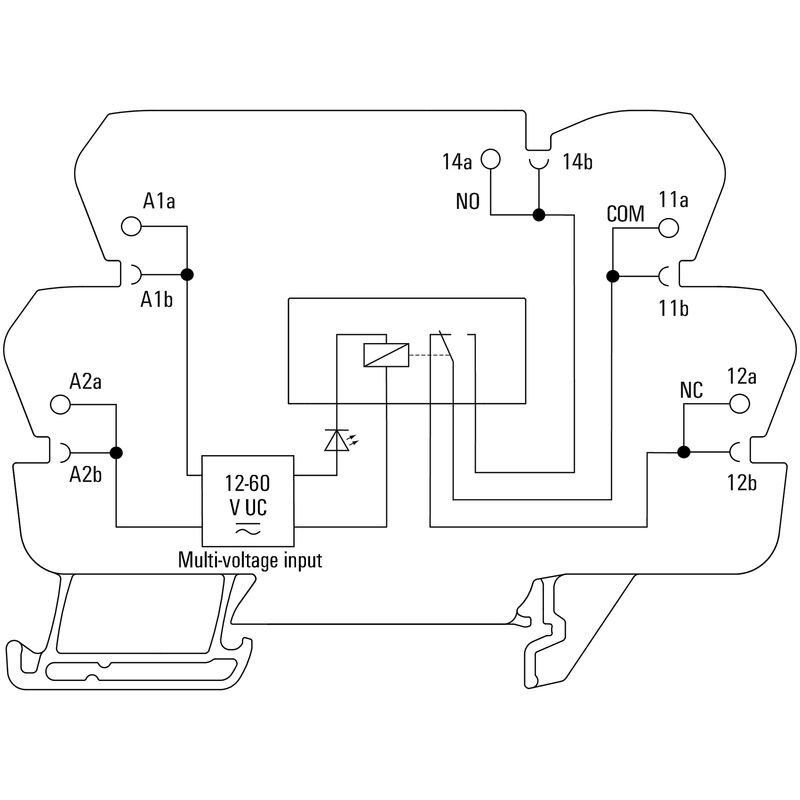

TRPL 12-60VUC 1CO

TERMSERIES-compact, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgNi, Nennsteuerspannung: 12...60 V UC ±10 %, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Nein

Art.-Nr. 2773770000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	TERMSERIES-compact, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgNi, Nennsteuerspannung: 12...60 V UC ±10 %, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Nein
Best.-Nr.	2773770000
Typ	TRPL 12-60VUC 1CO
GTIN (EAN)	4064675037545
VPE	10 Stück

Abmessungen und Gewichte

Tiefe	62,5 mm
Tiefe (inch)	2,461 inch
Höhe	89,4 mm
Höhe (inch)	3,52 inch
Breite	6,4 mm
Breite (inch)	0,252 inch
Nettogewicht	30 g

Temperaturen

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-40 °C...60 °C
Feuchtigkeit	5...85 % rel. Feuchte, Tu = 40 °C, keine Betauung

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Steuerseite

Nennsteuerspannung	12...60 V UC ±10 %
Nennstrom AC	41 mA @ 12 V AC 10.2 mA @ 60 V AC
Nennstrom DC	20 mA @ 12 V DC 5 mA @ 60 V DC
Nennleistung	215 mW @ 12 V DC 325 mW @ 60 V DC 492 mVA @ 12 V AC 612 mVA @ 60 V AC 240 mW @ 12 V DC 300 mW @ 60 V DC
Statusanzeige	LED grün
Schutzschaltung	Gleichrichter
Eingangsfrequenz	45 - 65 Hz

Lastseite

Nennschaltspannung	250 V AC
Dauerstrom	6 A
max. Schaltfrequenz bei Nennlast	0,1 Hz
Schaltspannung AC, max.	250 V
Schaltspannung DC, max.	250 V
min. Schaltleistung	1 mA @ 24 V 10 mA @ 12 V 100 mA @ 5 V
Einschaltstrom	20 A / 20 ms
Schaltleistung AC (ohmsch), max.	1500 VA
Schaltleistung DC (ohmsch), max.	72 W @ 12 V
Einschaltverzögerung	<40 ms
Ausschaltverzögerung	<35 ms
Kontaktausführung	1 Wechsler (AgNi)
Mechanische Lebensdauer	5 x 10⁶ Schaltungen

Allgemeine Daten

Einsatzhöhe	≤ 2000 m über N.N.
Tragschiene	TS 35
Prüftaste vorhanden	Nein
Mechanische Schaltstellungsanzeige	Nein
Farbe	schwarz
Komponente mit Brennbarkeitsklasse nach UL94	Komponente: Gehäuse Brennbarkeitsklasse nach UL94: V-0 Komponente: Relais Statusanzeige Brennbarkeitsklasse nach UL94: V-2 Komponente: Pusher Brennbarkeitsklasse nach UL94: V-0

Isolationskoordination

Bemessungsspannung	300 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Kriech- und Luftstrecke Steuerseite - Lastseite	≥ 6 mm
Spannungsfestigkeit Steuerseite - Lastseite	2,5 kV_eff
Art der Isolation Eingang - Ausgang	verstärkte Isolierung
Spannungsfestigkeit offener Kontakt	1 kV_eff / 1 min
Spannungsfestigkeit zur Tragschiene	4 kV_eff / 1 Min.
Stehstoßspannung	6 kV (1,2/50 µs)
Schutzart	IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cULus)

E141197

Anschlussdaten

Leiteranschlusstechnik	PUSH IN
Abisolierlänge Bemessungsanschluss	9 mm
Klemmbereich, Bemessungsanschluss	1,5 mm²
Klemmbereich, min.	0,14 mm²
Klemmbereich, max.	2,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.	0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)	AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)	AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.	0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)	AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)	AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.	0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.	1,5 mm²
Zwillings-Aderendhülse, min.	0,5 mm²
Zwillings-Aderendhülse, max.	1 mm²
Klingenmaß	0,6 x 3,5 mm

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[DE PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315609) [UK PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315610)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_292880)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2773770000)
Anwenderdokumentation	[IS TRPL 6,4MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_290711) [FL_TERMSERIES-compact_1COAgNi_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306014)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9.1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E141197
