Eigenschaften

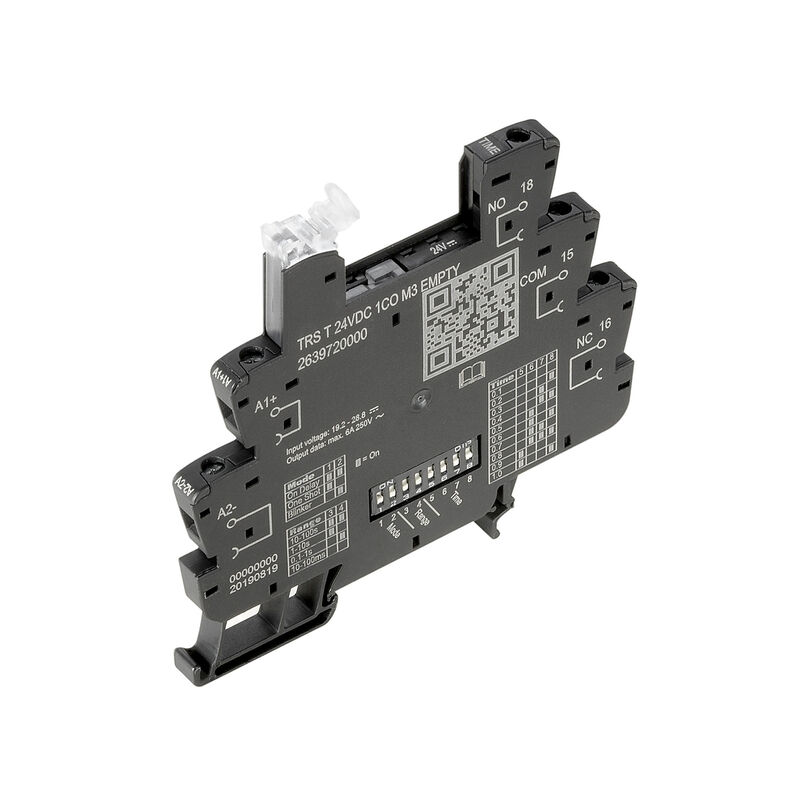

| Ausfuehrung | TERMSERIES, Multifunktionszeitrelais, Unbestückter Sockel, Anzahl Kontakte: 1, Wechsler, Nennsteuerspannung: 24 V DC ±20 %, Dauerstrom: 10 A, Schraubanschluss |
| Best.-Nr. | 2639720000 |
| Art | TRS T 24VDC 1CO M3 EMPTY |
| GTIN (EAN) | 4050118715576 |
| VPE | 10 Stück |

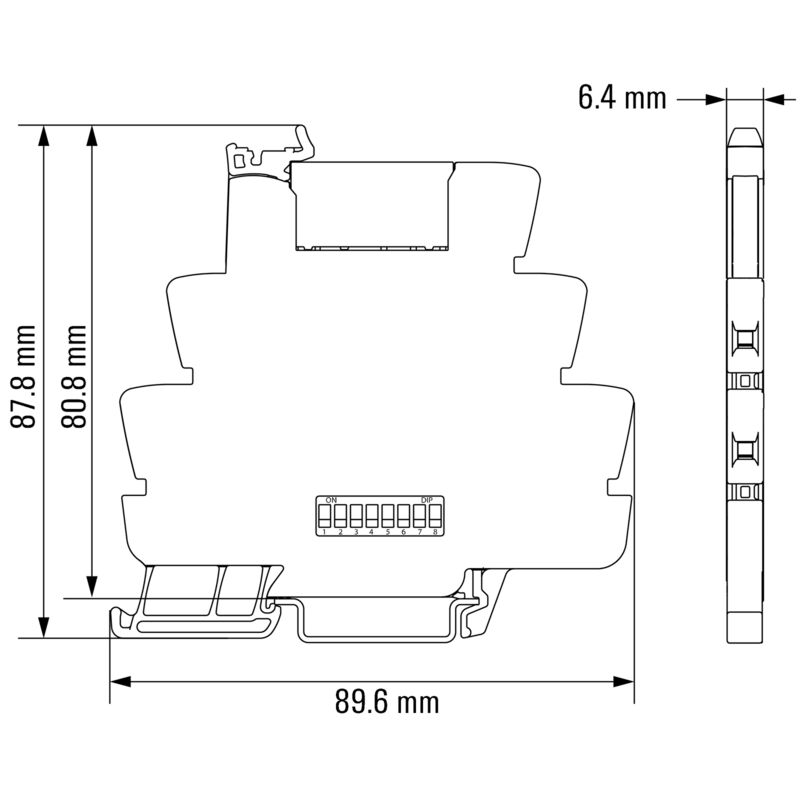

| Tiefe | 87,8 mm |
| Tiefe (inch) | 3,457 inch |
| Höhe | 89,6 mm |
| Höhe (inch) | 3,528 inch |
| Breite | 6,4 mm |
| Breite (inch) | 0,252 inch |
| Nettogewicht | 28,7 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -20 °C...60 °C |
| Feuchtigkeit | 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| MTTF | 977 a |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Umgebungstemperatur (Betrieb), max. | 60 °C |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiterart |
starre Kupferleiter
feindrähtige Kupferleiter |
| Anzugsdrehmoment, max. | 0,4 Nm |
| Verschmutzungsgrad | 2 |
| Zertifikat-Nr. (cURus) | E223759 |
| Nennsteuerspannung | 24 V DC ±20 % |
| Statusanzeige |
Duo-LED orange: Relaisausgang an
Duo-LED grün leuchtet: Versorgungsspannung an Duo-LED grün blinkt: falsche Konfiguration, keine Funktion |
| Schutzschaltung | Freilaufdiode |
| Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung | Nein |
| Spulenspannung Ersatzrelais | 24 V DC |
| Zeitbereiche |
0.01 s - 0.1 s
0.1 s - 1 s 1 s - 10 s 10 s - 100 s |
| Einstellgenauigkeit | 5 % |
| max. Rückstellzeit bei Spannungunterbrechung | 50 ms |
| Grundgenauigkeit | ≤ 5 % (vom Skalenendwert) |
| Min. Impulsdauer | 50 ms |
| Wiederholgenauigkeit | ± 1 % |
| Nennschaltspannung | 250 V AC |
| Dauerstrom | 10 A |
| Schaltspannung AC, max. | 250 V |
| Schaltspannung DC, max. | 250 V |
| Kontaktausführung | 1 Wechsler |
| Einsatzhöhe |
≤ 2000 m
über N.N. |
| Ausführung | Unbestückter Sockel |
| Tragschiene | TS 35 |
| Prüftaste vorhanden | Nein |
| Mechanische Schaltstellungsanzeige | Nein |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bemessungsspannung | 250 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 6 mm |
| Spannungsfestigkeit Steuerseite - Lastseite | 4 kVeff / 1 Min. |
| Spannungsfestigkeit offener Kontakt | 1 kVeff / 1 min |
| Spannungsfestigkeit zur Tragschiene | 4 kVeff / 1 Min. |
| Stehstoßspannung | 6 kV (1,2/50 µs) |
| Schutzart | IP20 |
| Zertifikat-Nr. (DNV) | TAA00001E5 |
| Zertifikat-Nr. (cURus) | E223759 |
| Leiteranschlusstechnik | Schraubanschluss |
| Abisolierlänge Bemessungsanschluss | 8 mm |
| Anzugsdrehmoment, max. | 0,4 Nm |
| Klemmbereich, Bemessungsanschluss | 1,5 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 14 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 14 |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max. | 1 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Zwillings-Aderendhülse, max. | 1 mm² |
| Klingenmaß | Gr. PH0 |
| Bildüberschrift-10 | Diagramm |
| Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_94021) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_101323) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2639720000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2639720000) |
| Anwenderdokumentation |
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97429)
[Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97450) [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_102532) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E223759 |
